Service Manual 85

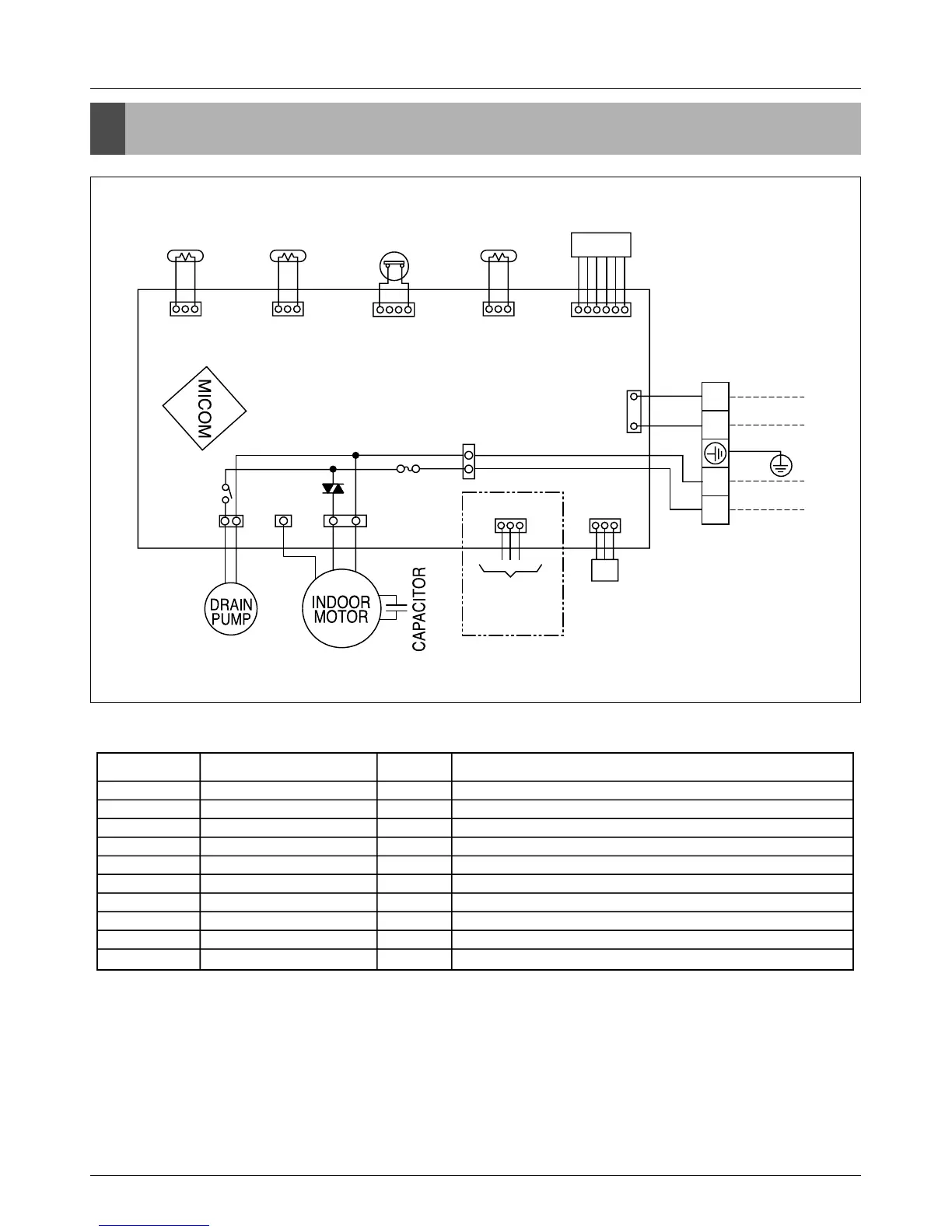

Wiring Diagrams
6. Wiring Diagrams
3854A20362F
CN-REMOCN-DISP
CN-FLOAT
CN-PIPE
CN-ROOM
ROOM.
THERMISTOR
IN-PIPE.
THERMISTOR
CN-PIPE/O CN-LEV
CN-COMM
BUS A
BUS B
OUT-PIPE.
THERMISTOR
LEV
REMOTE
CONTROL
RF REMOTE
CONTROL
FLOAT S/W
CN-POWER
CN-D/PNMP
CN-MOTOR2
CN-INFANSUB
MAIN PCB ASSY
TO OUTDOOR UNIT
FUSE
250V 3.15A
GN/YL
BL
BR
WH
BK
1(L)
2(N)
34
CN-POWER
CONNECTOR
NUMBER
CN-MOTOR
CN-D/PUMP
CN-COMM
CN-LEV
CN-FLOAT
CN-PIPE
CN-PIPE/O
CN-ROOM
CN-REMO
AC POWER SUPPLY
AC FAN MOTOR OUTPUT
DRAIN PUMP OUTPUT
COMMUNICATION
LEV OUTPUT
FLOAT SWITCH INPUT
PIPE SENSOR
DISCHARGE PIPE SENSOR
ROOM SENSOR
REMOTE CONTROLLER
WHITE
YELLOW
WHITE
WHITE
WHITE
BLUE
WHITE
RED
BLUE
WHITE
AC POWER LINE INPUT FOR INDOOR CONTROLLER
MOTOR OUTPUT OF PHASE CONTROL
AC OUTPUT FOR DRAIN PUMP
COMMUNICATION BETWEEN INDOOR AND OUTDOOR
LEV CONTROL OUTPUT
FLOAT SWITCH SENSING
PIPE THERMISTOR
DISCHARGE PIPE THERMISTOR
ROOM THERMISTOR
REMOTE CONTROL LINE
SPEC COLOR DESCRIPTION
