STEP 7 - ATTACH PUMP & BATTERY BOX FRAME TO
VEHICLE - Continued
CROSS
MEMBER
CAP SCREW
WASHER
WASHER
LOCK NUT
MOUNTING
BRACKETS
PUMP & BATTERY
BOX FRAME
BOLTING BRACKETS
(8 PLACES)

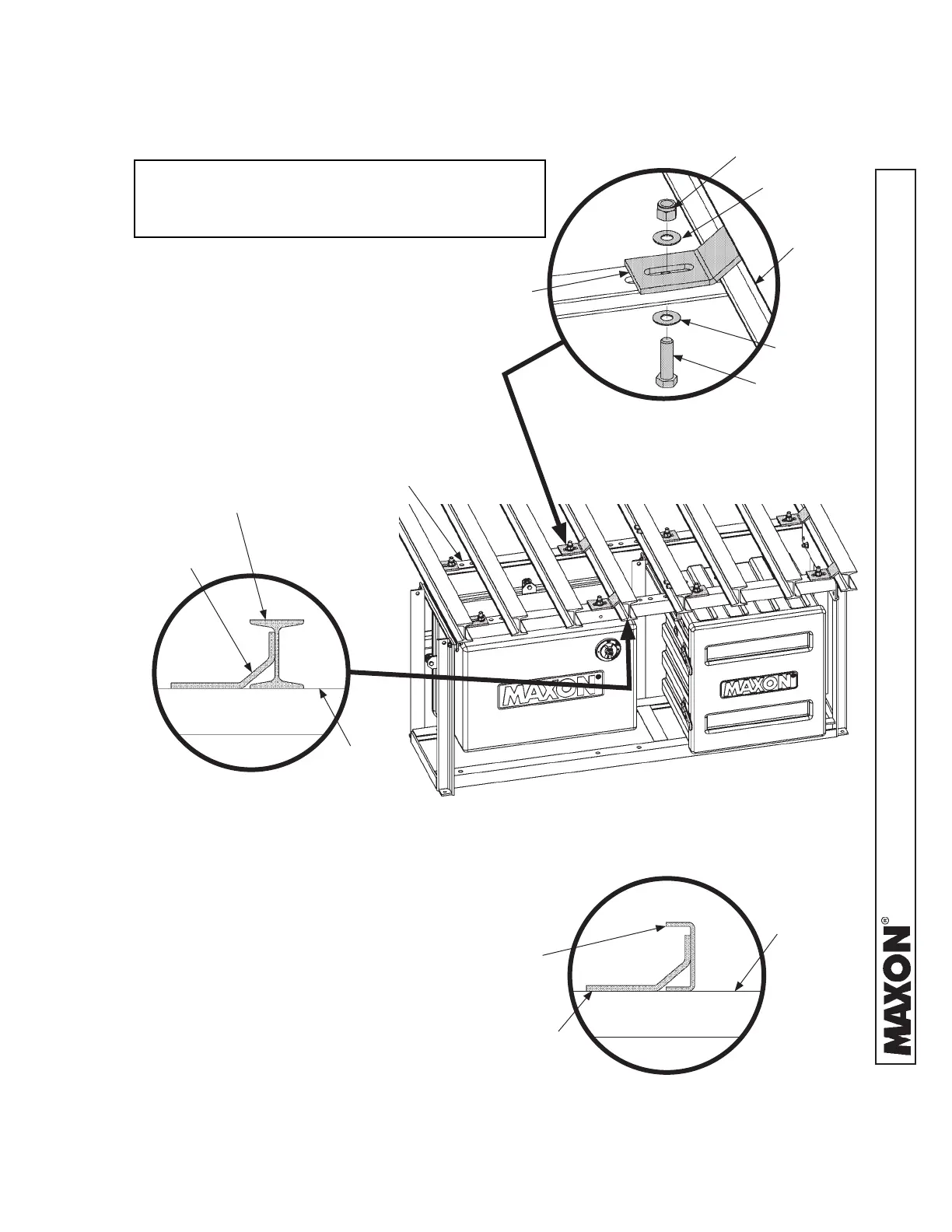

FIG. 42-1B
ALIGNING PUMP & BATTERY
BOX FRAME
FIG. 42-1
TRAILER BODY
CROSS MEMBER
TRUCK BODY
CROSS MEMBER
BATTERY
BOX FRAME
BATTERY BOX
FRAME
MOUNTING
BRACKETS
MOUNTING
BRACKETS
FLUSH BRACKETS
FOR TRAILERS
(8 PLACES)
FIG. 42-1A
FLUSH BRACKETS FOR TRUCKS
(8 PLACES)
FIG. 42-2
2. Select holes on top of battery box
frame to align mounting brackets
ush to cross members. Refer to
FIGS. 42-1 & 42-1A for trailers and
FIG. 42-2 for trucks. Bolt mounting
brackets to battery box frame as
shown in FIG. 42-1B. Torque each
bolt and lock nut to 85-128 lb-ft.
NOTE: Do instructions 2 through 4 if hanger
brackets are being used to mount pump
and battery box frame on vehicle.
