2. OPIS SYSTEMU
2.1. OPIS APARATU RTG
Aparat rentgenowski myray RX DC - RX DC/I dostępny jest
w następujących wersjach:
1- Wersja RX DC Plus A naścienna
2- Wersja RX DC Plus / I ZINTEGROWANA z unitem
dentystycznym
3- Wersja RX DC eXTend

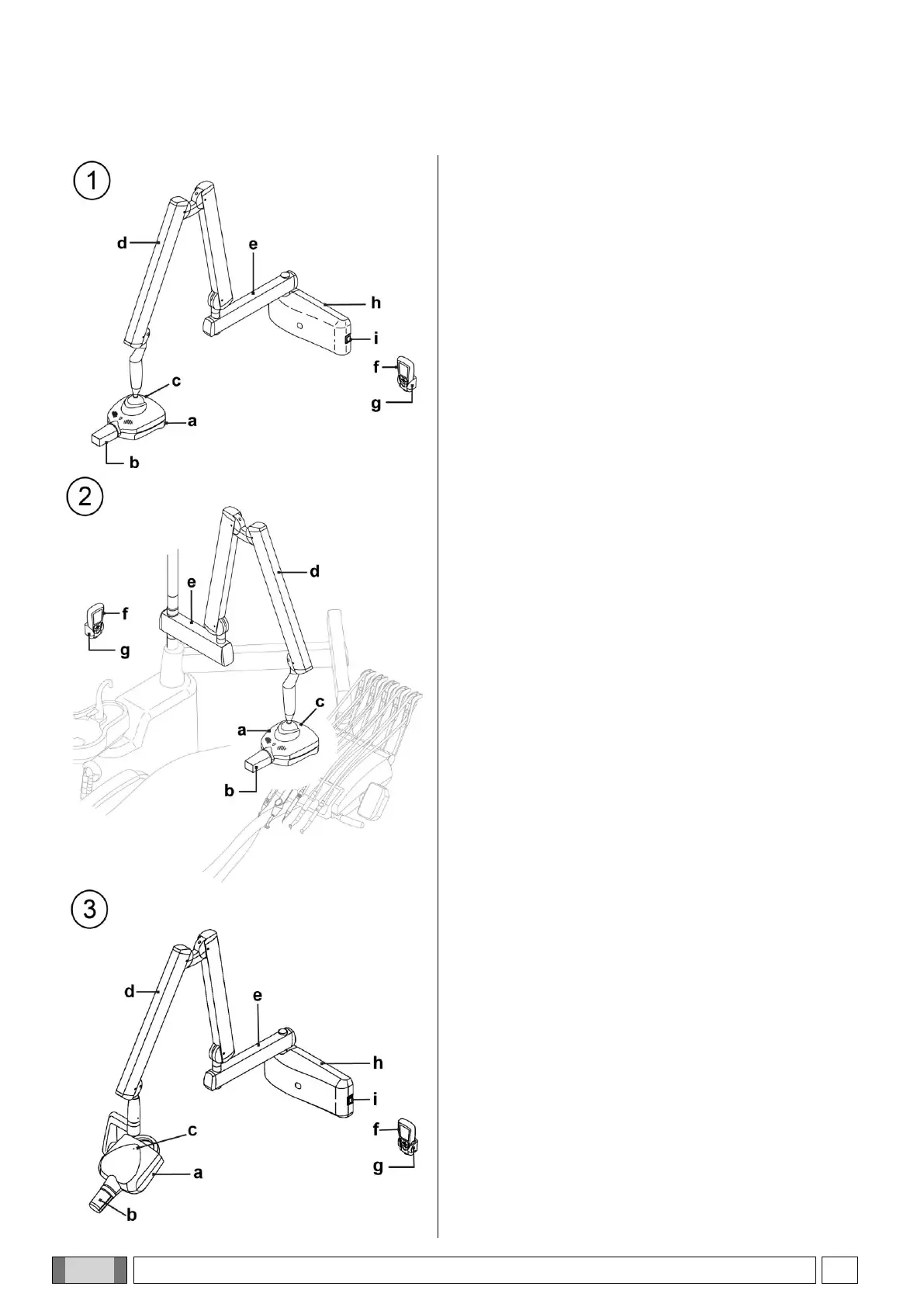

Opis różnorodnych części:
a - Generator promieni X.
Stałonapięciowy generator wysokiej częstotliwości o
napięciu
znamionowym zależnym od trybu pracy: 60KV 7ma (tryb
En60),
63KV 6ma (tryb En63) lub 65KV 6ma (tryb En65).
W wersjach RX DC Plus generator można obracać w
płaszczyźnie
poziomej; w płaszczyźnie pionowej natomiast obrót jest
ograniczony w górę przez mechaniczną blokadę krańcową.
W wersji RX DC eXT generator może obracać się
swobodnie zarówno w płaszczyźnie poziomej, jak i
pionowej. Zakres obrotu ograniczają zamontowane blokady
krańcowe.
b - Kolimator (stożek) usuwany.
Generator może pracować z różnego rodzaju kolimatorami,
rozpoznawanymi przez system automatycznie:
- KOLIMATOR cylindryczny 8” (wbudowany w
generator): minimalna odległość ogniskowa/skóra 20cm
i rozmiar wiązki promieni na wyjściu - 60mm.
- KOLIMATOR prostokątny ZDEJMOWANY 12” (tylko RX
DC Plus): minimalna odległość: ogniskowa/skóra 30cm
i rozmiar wiązki promieni na wyjściu 45x35mm
(wprowadzony kolimator prostokątny).
- KOLIMATOR OKRĘŻNY ZDEJMOWANY 12” (standard
w RX DC eXTend, opcjonalnie w RX DC Plus):
minimalna odległość ogniskowa/skóra 30 cm, średnica
wiązki promieni na wyjściu z kolimatora 55mm (z
wprowadzonym kolimatorem).
Ponadto, opcjonalnie, dostępne są następujące kolimatory
prostokątne, z możliwością zamontowania na kolimatorze
okrężnym 12”:
- KOLIMATOR PROSTOKĄTNY 22x35 mm
- KOLIMATOR PROSTOKĄTNY 31x41 mm.
c - Ogniskowa.
d - Podwójne ramię pantografu.
e - Ramię przedłużające.
W wersji NAŚCIENNEJ, ramię przedłużające może mieć
trzy różne
długości: 40 cm (15,7"), 60 cm (23,6") i 90 cm (35,4").
W wersji ZINTEGROWANEJ ramię przedłużające ma
długość uniwersalną 30 cm (11,8").
Palmtop sterowania
Palmtop sterowania może być umieszczony w pobliżu
modułu sterującego lub w położeniu zdalnym. Umożliwia to
dentyście wygodne poruszanie się w obrębie gabinetu oraz
na oddalenie się od strefy narażenia na promieniowanie.
g - Wspornik palmtopa.
h - Moduł sterujący.
I - Wyłącznik główny (tylko w wersji NAŚCIENNEJ).
