2. DESCRIZIONE DEL SISTEMA
2.1. DESCRIZIONE DEL RADIOGRAFICO
Il radiografico myray RX DC - RX DC/I è disponibile nelle
seguenti versioni:
1- Versione RX DC Plus A parete
2- Versione RX DC Plus / I INTEGRATA a complesso
odontoiatrico
3- Versione RX DC eXTend

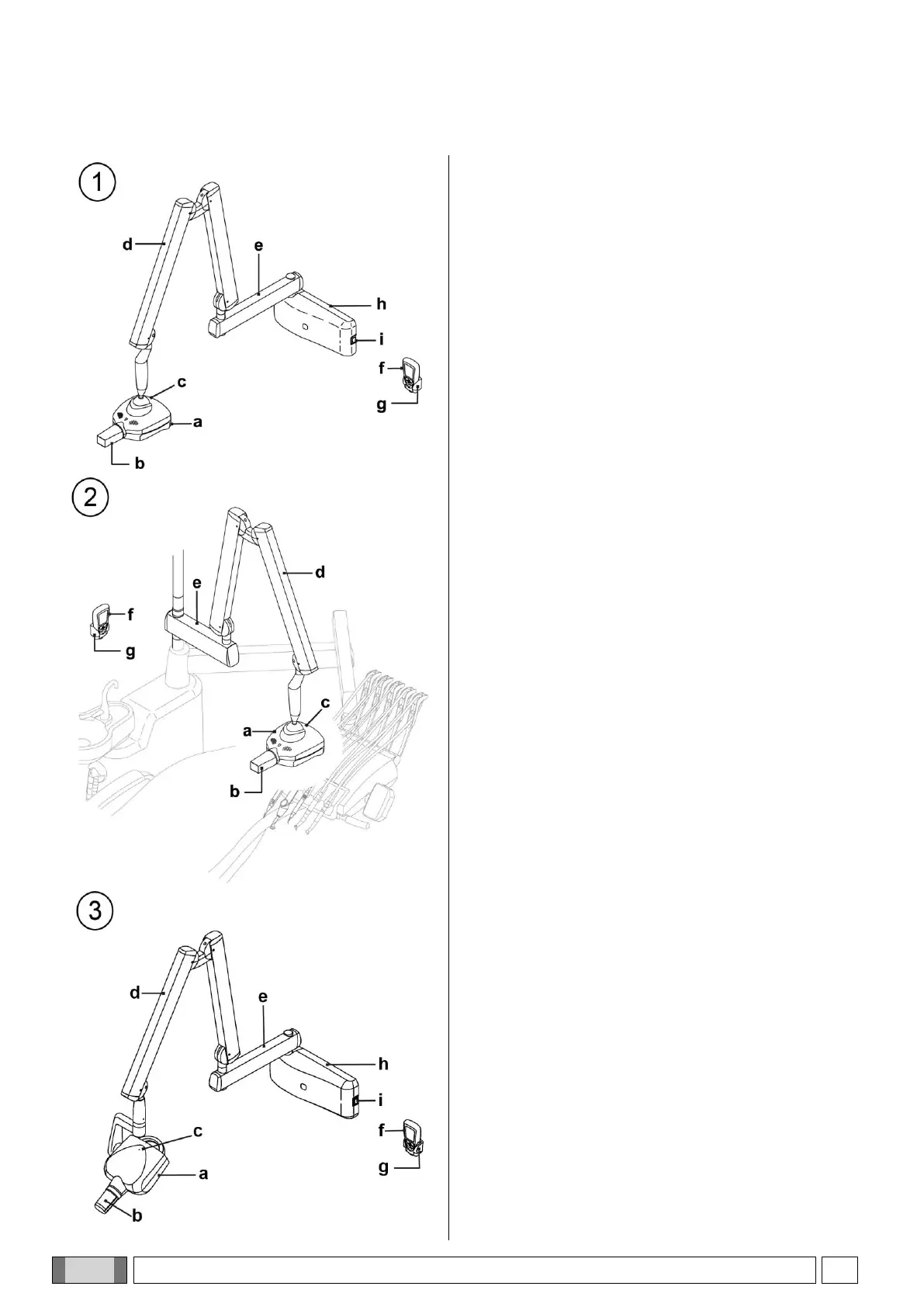

Descrizione delle varie parti:
a - Generatore raggi X.
Il generatore radiogeno, ad alta frequenza e a potenziale
costante, opera, a seconda della modalità di utilizzo, a
60KV 7ma (modalità En60), 63KV 6ma (modalità En63)
oppure 65KV 6ma (modalità En65).
Nelle versioni RX DC Plus il generatore può ruotare
illimitatamente sul piano orizzontale; sul piano verticale
invece la rotazione è limitata verso l'alto da un fine corsa
meccanico.
Nella versione RX DC eXTend il generatore può ruotare
liberamente sia sul piano orizzontale che sul piano
verticale. La rotazione è limitata da appositi finecorsa
meccanici.
b - Collimatore (cono) amovibile.
Il generatore dispone di diverse possibilità di collimazione
riconosciute in automatico:
- COLLIMATORE cilindrico da 8” (integrato nel
generatore): distanza minima fuoco/pelle di 20cm e
dimensione del fascio raggi in uscita di 60mm.
- COLLIMATORE rettangolare AMOVIBILE da 12” (solo
RX DC Plus): distanza minima fuoco/pelle di 30cm e
dimensione del fascio raggi in uscita di 45x35mm
(collimatore rettangolare inserito).
- COLLIMATORE CIRCOLARE AMOVIBILE DA 12” (di
serie su RX DC eXTend, opzionale su RX DC Plus):
distanza minima fuoco/pelle di 30cm e diametro del
fascio raggi in uscita al collimatore di 55mm (con
collimatore inserito).
Sono inoltre disponibili come opzioni i seguenti collimatori
rettangolari da inserire sul collimatore circolare da 12”:
- COLLIMATORE RETTANGOLARE 22x35 mm
- COLLIMATORE RETTANGOLARE 31x41 mm.
c - Macchia focale.
d - Braccio a doppio pantografo.
e - Braccio di prolunga.
Nella versione A PARETE il braccio di prolunga può
essere di tre diverse misure: 40 cm (15,7"), 60 cm (23,6")
e 90 cm (35,4").
Nella versione INTEGRATA il braccio di prolunga ha una
misura unica di 30 cm(11,8").
f - Palmare di comando.
Il palmare di comando può essere collocato vicino alla
centralina stessa oppure in posizione remota. Questo
consente quindi all’odontoiatra di muoversi liberamente
all'interno dello studio e di allontanarsi dalla zona di
esposizione ai raggi.
g - Supporto per palmare.
h - Centralina di controllo.
I - Interruttore generale (solo versione A PARETE).
