PL
INSTRUKCJA OBSŁUGI
233

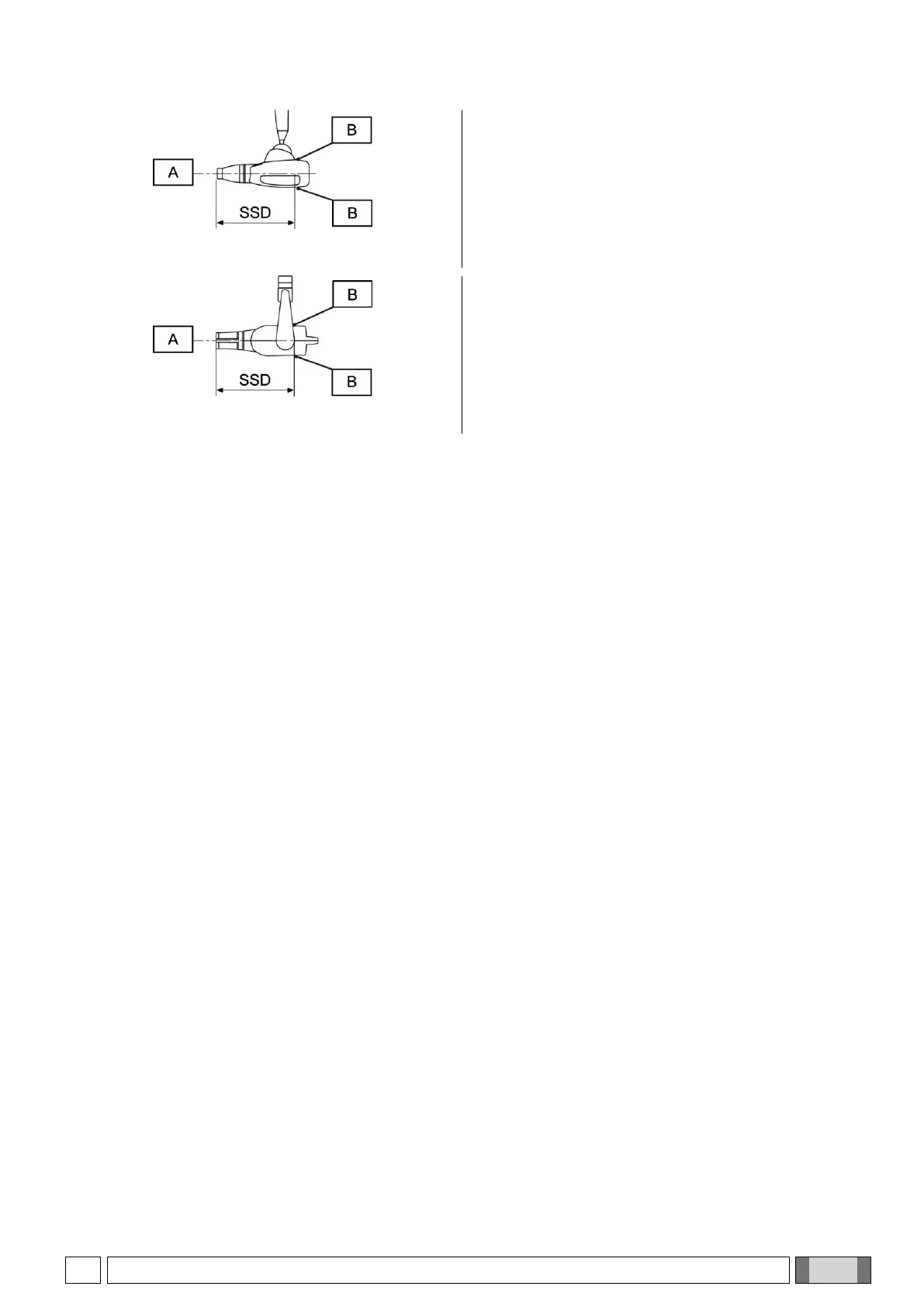

DANE TECHNICZNE KOLIMATORA (RX DC Plus)
- Z kolimatorem prostokątnym: SSD=30cm (12”),
wiązka promieni X mniejsza lub równa 45x35mm.
- Bez kolimatora prostokątnego: SSD=20cm (8”),
wiązka promieni X mniejsza lub równa Ø60mm.
A) OŚ ODNIESIENIA
B) IDENTYFIKACJA PUNKTU OGNISKOWEGO
DANE TECHNICZNE KOLIMATORA (RX DC eXTend)
- Z kolimatorem okrężnym: SSD=30cm (12”), wiązka
promieni X mniejsza lub równa 55mm.
- Bez kolimatora okrężnego: SSD=20cm (8”), wiązka
promieni X mniejsza lub równa Ø60mm.
A) OŚ ODNIESIENIA
B) IDENTYFIKACJA PUNKTU OGNISKOWEGO
BATERIE PALMTOPA STEROWANIA
- Typ: 2 x AA Alkaliczne 1,5V.
POMIAR PARAMETRÓW TECHNICZNYCH
Wartość wysokiego napięcia jest mierzona przyrządem nieinwazyjnym.
Prąd anodowy jest kontrolowany wewnętrznie za pomocą oporników pomiarowych i specjalnych obwodów
umożliwiających uzyskanie bardzo dokładnych pomiarów.
W fazie testowania sprawdzana jest prawidłowość funkcjonowania obwodów. Po zamontowaniu nie ma już
możliwości
bezpośredniego pomiaru prądu anodowego.
Czas ekspozycji należy oszacować mierząc przedział czasowy od chwili, w której wysokie napięcie przekracza 75%
wartości nominalnej do momentu, w którym schodzi poniżej tego progu. Biorąc pod uwagę szybki wzrost i spadek
napięcia anodowego oraz zmiany charakterystyki spowodowane filtracją własną, można przyjąć, że przedział
czasowy w którym wartość napięcia zawiera się pomiędzy 25% a 75% jest pomijalnie mały.
