Napoleon Ascent Linear Series Installation Manual

W415-2757 / B / 01.09.20
100
FR
schéma de câblage

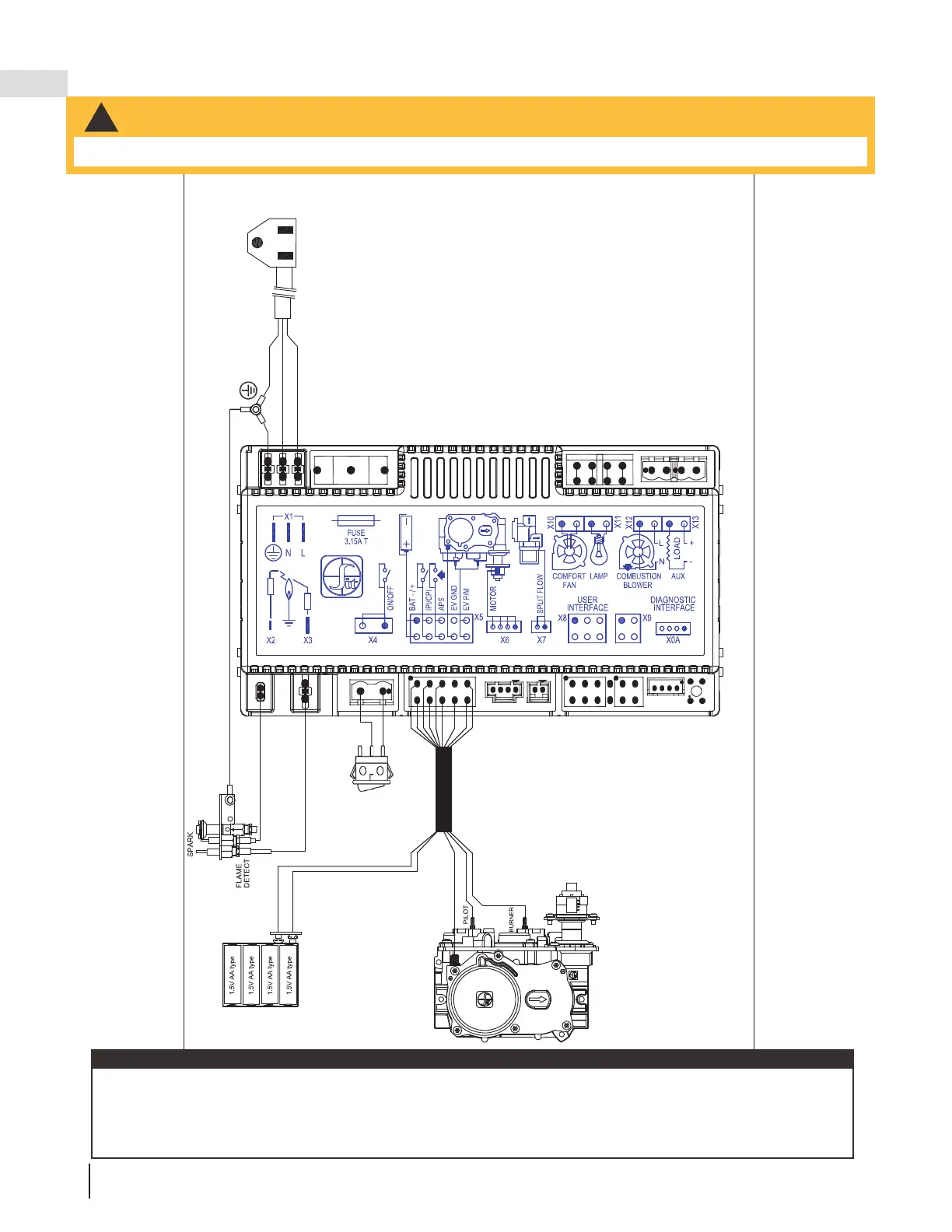

6.6 schéma de câblage
PILOT
W725-0062 (NG)
W725-0063 (LP)
GAS VALVE
W750-0267
WIRE HARNESS
W175-0633
(CONNECTOR)
885 PROFLAME
MAIN ON/OFF
SWITCH
W350-0702
(BATTERY HOUSING)
BATTERY
PACK
W010-2763 (NG)
W010-2808 (LP)
(PILOT ASSEMBLY)
W750-0274
(POWER CORD)
APPLIANCE
GROUND STAR
MAIN
LINE
W190-0113
CONTROL MODULE
Votre sauvegarde de pile a été fourni pour appareil, mais non connecté. En cas d’une panne de courrant, installez
quatre piles « AA » dans le sauvegarde de pile et attachez-le à l’harnais de fi ls, comme illustrée. Connectez le
sauvegarde de pile à l’harnais de fi ls avant d’utiliser l’appareil. Placez près du carte de circuits imprimés IPI. Si
la sauvegarde est utilisée, elle doit être raccordée à ce pack de batterie de 6 volts (fourni). Ne pas brancher une
batterie de 9 volts.
note:
• Ne raccordez pas l’interrupteur mural ou la soupape de gaz à l’alimentation électrique (110 V).
!
AVERTISSEMENT
W190-0176

Napoleon Ascent Linear Series Specifications

General

Model	Ascent Linear Series
Category	Indoor Fireplace
Fuel Type	Natural Gas or Propane
Viewing Area	Varies by model
Ignition System	Electronic Ignition
Control System	Remote Control
Glass Type	Tempered Glass
Vent Type	Direct Vent
Burner Type	Linear Burner
Dimensions	Varies by model
Weight	Varies by model
Installation Type	Built-in
Log Set	Optional
Warranty	Limited Lifetime Warranty
