11.6 installation de la souffl erie (optionnel)
• Assurez-vous que l’appareil est complètement refroidi avant de commender l’installation
• Afi n d’éviter les risques de suffocation, gardez le sac d’emballage loin des bébés et des jeunes enfants. Ne le
laissez pas traîner dans les berceaux, les lits, les poussettes ou les parcs de jeu. Ce sac n’est pas un jouet.
Nouez-le avant de la jeter.
!
AVERTISSEMENT
BLOWER
MOUNTING TAB
LOCATION
SCREW
LOCATION
NOTE: Utiliser la serre-câblage fourni, assurez que tous les fi ls soit éloigner de la souffl erie.
H. Remettez le module de contrôle dans sa position originale. Assurez-vous que la transformateur est branché
dans la prise de la boîte électrique.
I.
L’interrupteur à vitesse variable (IVV) doivent être démonté pour fi xer aux support IVV pour l’installation.
Prenez
le bouton de l’interrupteur et installez-le en position, voir Figure 3.
J. Pour installez l’IVVl, le support de l’interrupteur à vitesse variable doivent être installez, enlever les deux vis du
support du piezo, installez le support IVV puis fi xer en place utilisant les deux vis précedement enlever, voir
Figure 3.
BLOWER
REAR VIEW
BLOWER
MOUNTING
TAB

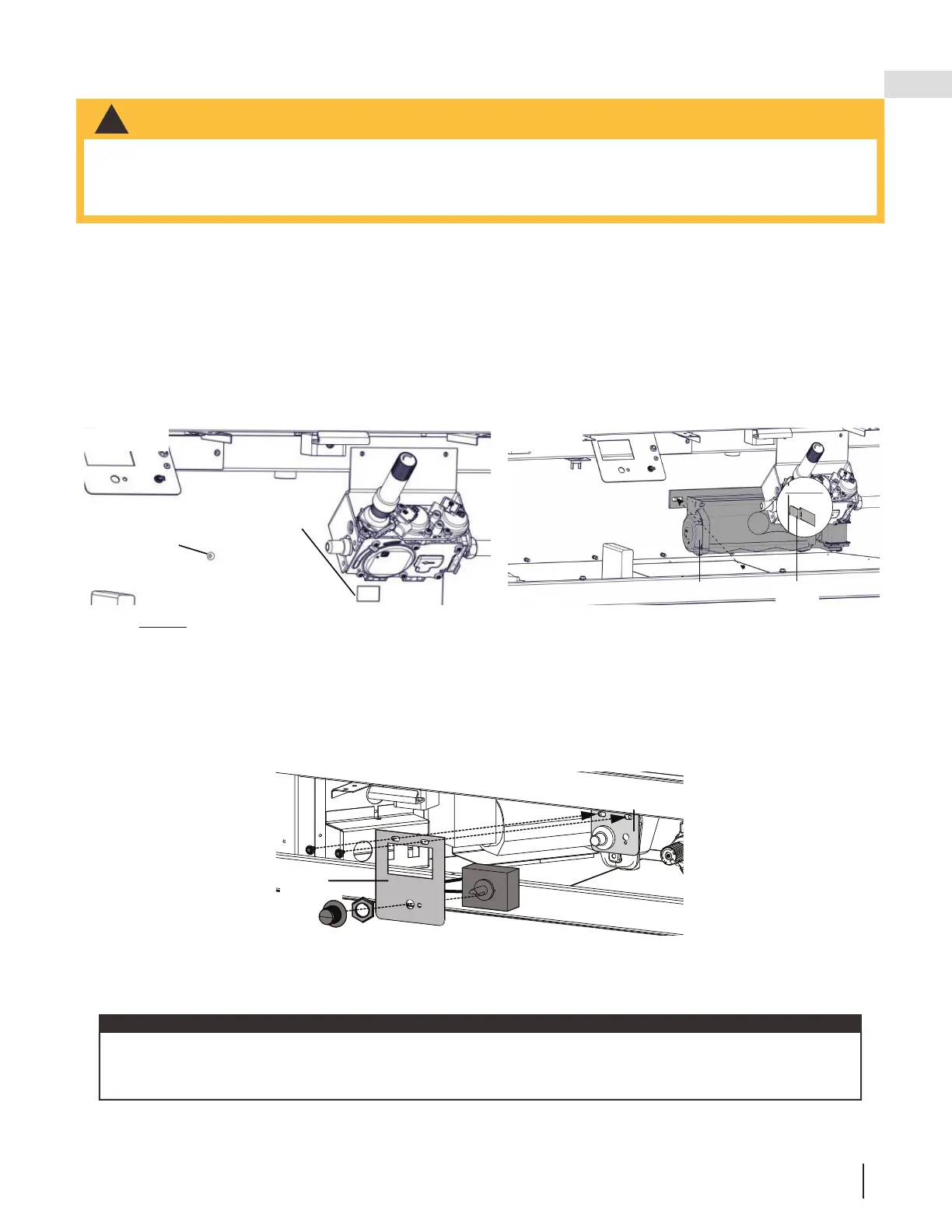

A. Soulevez l’écran de protection et enlevez-le de l’appareil.
B. Enlevez la porte de l’appareil en dégageant les loquets.
C. Il peut être nécessaire de débranchez le module de contrôle et soulevez-le du bas de l’appareil pour
l’installation.
D. Branchez les deux connecteurs de 1/4” (noir et blanc) du harnais de fi ls à la support aimanté du thermodisque.
E. Branchez les deux connecteur de 1/4” (noir et rouge) du harnais de fi ls à la souffl erie.
F. Installez les bouchons claire fourni sur le fond de la souffl erie pour éviter le frottement de la souffl erie contre le
plancher de l’appareil.
G. Faites pivoter la souffl erie dans le bas de l’appareil, assurez que le joint d’étanchéité reste en place entre
la souffl erie et le foyer pendant que vous glissez la souffl erie contre la côté gauche dans la patte du montage
de la souffl erie. Fixer en place utilisant une vis, voir Figure 1 et 2.
K. Branchez le connecteur de l’IVV dans la prise correspondante du harnais de fi ls.
L. Assurez que le thermodisque touchez le bas du foyer et que le harnais de fi ls est correctement fi xé.
M. Branchez le cordon d’alimentation de la souffl erie dans la boîte électrique.
FIGURE 3
VSS
BRACKET
PIEZO IGNITOR
BRACKET
FIGURE 2FIGURE 1
La souffl erie est actionnée par la chaleur. Lorsqu’elle est mise sous tension, elle se met automatiquement en
marche environ 15 minutes après l’allumage de l’appareil et fonctionnera environ 30 minutes après l’arrêt de
l’appareil.
note:
