W415-2757 / B / 01.09.20
98
FR
schéma de câblage
Vous devez effectuer un branchement par câble avec cet appareil.
Cet appareil doit être raccordé électriquement et mis à la terre conformément auix codes locaux. En l’absence de
codes locaux, utilisez la version courante du Code Canadien de l’Électricité CSA C22.1 au Canada ou le National
Electrical Code ANSI/NFPA aux États-Unis.
L1 (NOIR)
L2
(BLANC)
CONNECTEUR
DE CÂBLE
COUVERCLE
DU BOÎTIER
ÉLECTRIQUE
TERRE
(VERRE)
VIS
BOÎTIER
ÉLECTRIQUE
SERRE-FILS
(NOIR)
(BLANC)
TERRE
(VERRE)
RÉCEPTACLE À
TROIS BROCHES
6.0 schéma de câblage

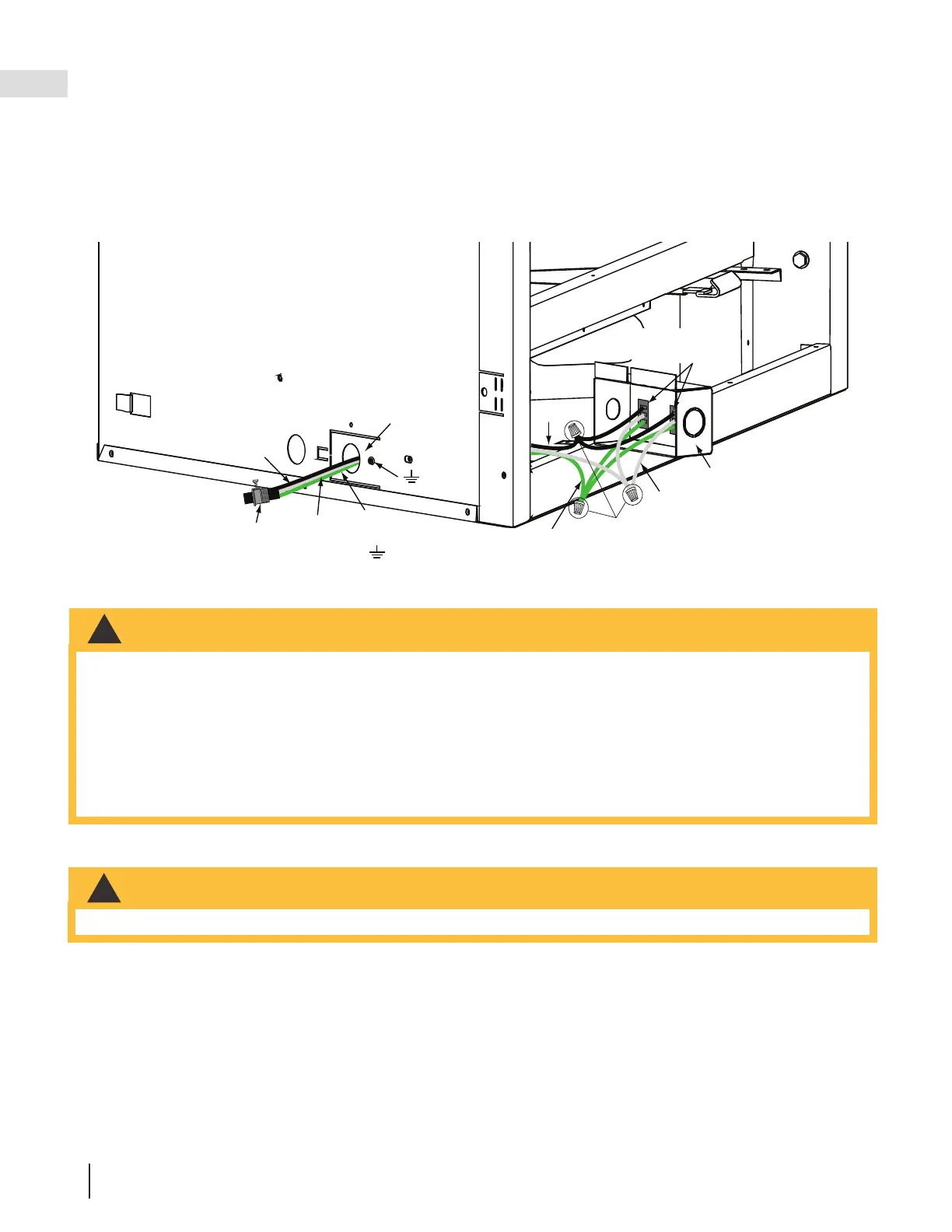

6.1 branchement par câble
6.2 schéma de câblage du réceptacle
!
AVERTISSEMENT
• Ne raccordez pas l’interrupteur mural ou la soupape de gaz à l’alimentation électrique de 110 volts.
Pour faciliter l’accès, un interrupteur mural optionnel peut être installé à un endroit pratique. Passez un fi l millivolt à
deux brins (noyau solide) de la soupape à l’interrupteur mural. La longueur maximale dépend du calibre du fi l:
DIAMÈTRE DU FIL LONGUEUR MAX.
Calibre 14 (1,8mm) 100 pieds (30,5m)
Calibre 16 (1,5mm) 60 pieds (18,3m)
Calibre 18 (1,2mm) 40 pieds (12,2m)
Débrancher les fi ls existants des terminaux 1 et 3 (à partir de l’interrupteur ON/OFF) et remplacez-les par les fi ls de
l’interrupteur mural.
6.3 schéma de câblage électronique
!
AVERTISSEMENT
• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un
technicien de service qualifi é pour inspecter l’appareil pour des dommages au circuit électrique.
• Risque de chocs électriques ou d’explosion. Ne branchez pas le 110 V à la soupape ou à l’interrupteur mural
de l’appareil. Un branchement électrique incorrecte endommagera les contrôles.
• Cet appareil doit être raccordé électriquement par un électricien qualifi é conformément aux codes locaux.
En l’absence de codes locaux, utilisez la version courante du Code Canadien de l’Électricité CSA22.1 ou le
National Electrical Code ANSI/NFPA NO. 70 aux États-Unis.
• Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz est
épuisé, avec la porte vitrée ouverte ou retirée.
6.4 interrupteur mural optionnel
