L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous:
Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la
fl amme est jaune et aura tendance à causer des dépôts de carbone. Plus le volet
est ouvert, plus la fl amme est bleu et plus elle a tendance à se détacher des
orifi ces du brûleur. La fl amme ne peut pas être jaune immédiatement; allouez de
15 à 30 minutes pour que la couleur fi nale de la fl amme se stabilise.
Le réglage du volet d’air doit être exécuté par un technicien ou
installateur qualifi é!
11.7 renstreignant des évents verticaux
11.8 réglage du venturi
Certaines confi gurations d’évacuation verticales peuvent avoir une fl amme très active. Si cette apparence n’est
pas désirée, la sortie du conduit d’évacuation doit être réduite en utilisant une plaque de restriction. Pour obtenir
l’ensemble approprié, voir la section « pièces de rechanges « dans le manual du propriétaire. Ceci diminuera
la vélocité des gaz de combustion, ralentissant ainsi le mouvement de la fl amme et créant une apparence plus
traditionellle. Les instructions sont incluses avec l’ensemble.
Air
Shutter
Opening
Venturi
Burner
Réglage du venturi
GN 1/16" (1,5mm)
P 1/8" (3,2mm)
C’est important que l’orifi ce est insérez sûrement dans le venturi.
note:
Réglage du venturi
GN 1/16" (1,6mm)
P 1/4" (6,4mm)
BL36-1
BL46

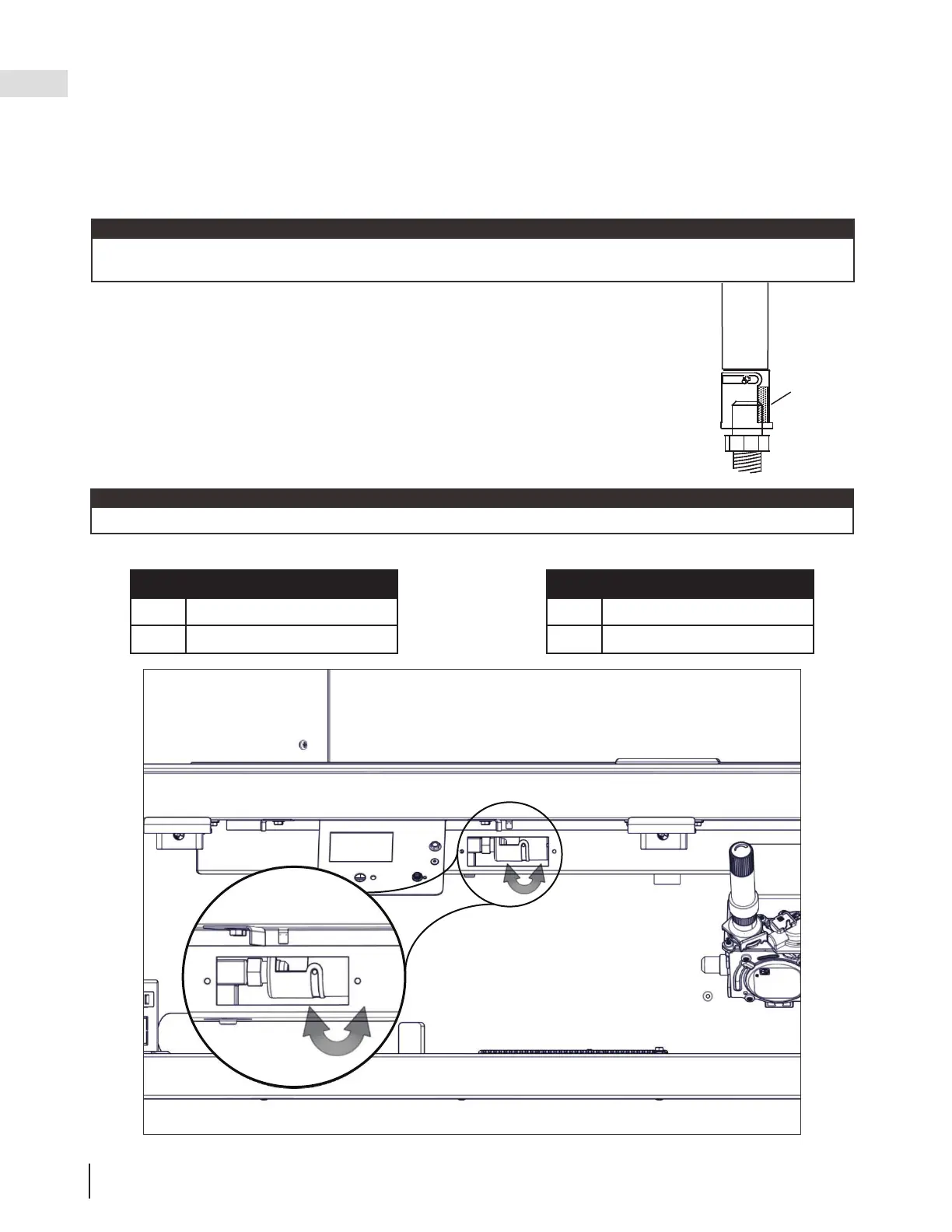

Une plaque d’accès du volet d’air a été fournie pour l’installation d’apparence initiale de fl amme. Il devient plus
diffi cile à régler une fois que l’appareil a été fi ni.
note:
Ouverture
du volet
d’air
Venturi
Injecteur
PLAQUE D’ACCÈS
DU VOLET D’AIR
