5.6 terminaison verticale à travers une cheminée existante
!
AVERTISSEMENT
• Risque d’incendie
• Les confi gurations d’évacuation coaxiales à colinéaires ne doivent être utilisées que dans une cheminée ou une
enceinte de nature incombustible. Une installation dans une enceinte combustible peut causer un incendie.
Cet appareil est conçu pour être raccordé à un système
d’évent fl exible colinéaire de 3” (7,6cm) en aluminium
se prolongeant sur toute la longueur de la cheminée de
maçonnerie.
Les conduits fl exibles s’adaptent à tous les contours
d’une cheminée de maçonnerie. Néanmoins, vous devez
garder les conduits fl exibles aussi droit que possible. Le
collet de prise d’air de la terminaison doit être raccordé
au conduit fl exible de prise d’air et le collet d’évacuation
de la terminaison au conduit fl exible d’évacuation.
Les adaptateurs colinéaire à coaxial Simpson
Duravent et Selkirk sont approuvés pour cet appareil.
Suivez les instructions d’installation du fabricant
du système d’évacuation.
Des composants d’évacuation de différents
fabricants ne doivent pas être combinés. Une
fois que l’adaptateur de votre choix est installé,
le reste du système d’évacuation doit provenir
du même fabricant.
La seule exception à cette règle est l’usage du
système de conduit fl exible de 3” (7,6cmm) et
de terminaison colinéaire Wolf Steel.
* Mesurée à partir de la buse de
l’appareil jusqu’au collet de la
terminaison.

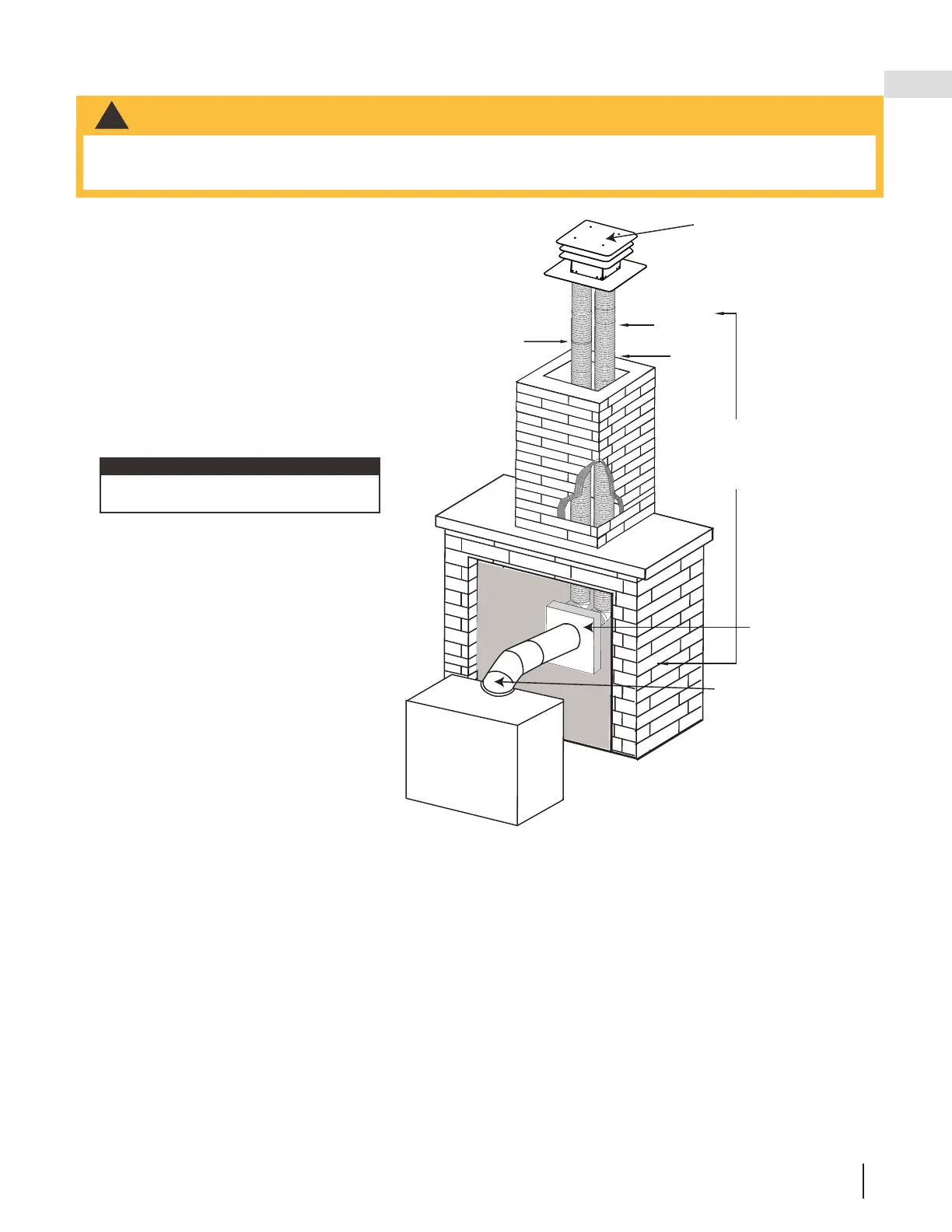

ÉVACUATION
ADAPTATEUR
COAXIAL À
COLINÉAIRE
ADAPTATEUR D'ÉVENT DE
L'APPAREIL
TERMINATION
PRISE
D’AIR
CONDUIT
FLEXIBLE
*
40 PIEDS
(12,2m) MAX.
10 (3,1m)PIEDS
MIN.
Un adaptateur d’évent sera nécessaire
directement à partir de l’appareil.
note:
