exigences d'évacuation

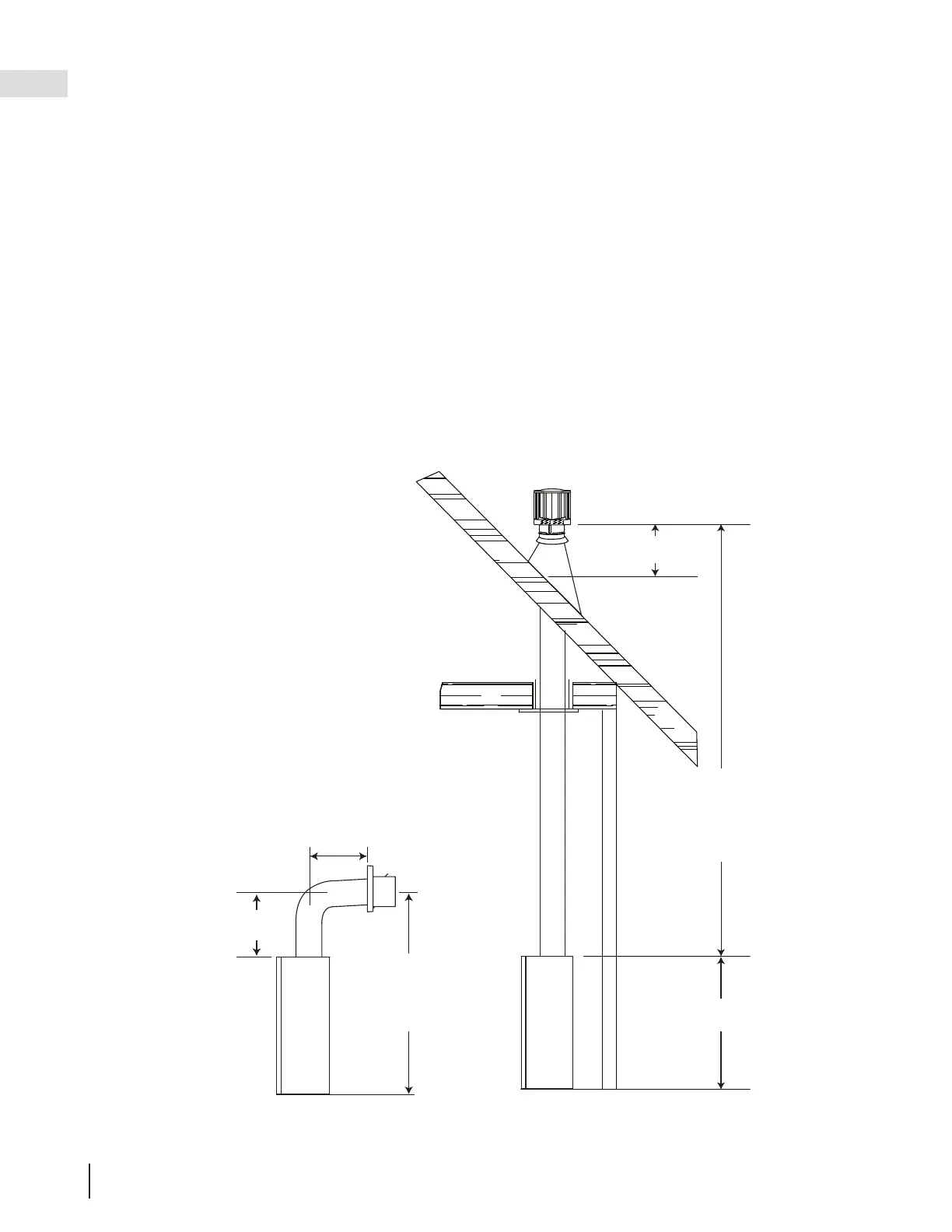

3.1 installations typiques d’évents
16" (40.6cm)
minimum
40 FT (12M)
MAXIMUM
3 FT (1M)
MINIMUM
12 7/8"
(32.7cm)
MINIMUM
46" (116.8cm)
MINIMUM
PLUS LA PENTE *
18" (45.7cm)
MAXIMUM
Pour une performance optimale de l’appareil et une apparence optimale des fl ammes, gardez la longueur des
évents et le nombre de coudes au minimum.
La prise d’air de la terminaison extérieure doit demeurer dégagée en tout temps. Vérifi ez la prise d’air de la
terminaison au moins une fois l’an pour vous assurer qu’elle n’est pas obstruée ni endommagée.
Ne combinez pas de composants rigides ou fl exibles ni de composants d’évacuation provenant de fabricants
différents.
Ces ensembles d’évents permettent soit une évacuation verticale, soit une évacuation horizontale de l’appareil. La course
horizontale doit être conservée à un maximum de 20PI (6,1m). La hauteur totale permise pour un évent vertical est de 40PI
(12,2m). Lorsque vous utilisez des composants fl exibles, le nombre maximal de raccordements est de deux horizontalement ou
trois verticalement (excluant les raccordements à l’appareil et à la section de terminaison).
Les courses horizontales peut avoir un élévation de 0” par pied ou 0mm par mètre, mais pour une performance optimale, nous
recommandons que toutes les courses horizontales devraient avoir un élévation minimum de 1/4” par pied ou 21mm par mètre
lors d’utilisation d’évacuation fl exible. Afi n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observez
les instructions d’évacuation à la lettre.
Une terminaison ne doit pas être installée directement au-dessus d’un trottoir ou d’une entrée pavée, située entre deux maisons
unifamiliales et servant aux deux maisons. Les codes ou réglementations locaux peuvent exiger des dégagements différents.
Ne laissez pas la gaine fl exible se tasser contre les courses horizontales ou verticales et les coudes. Gardez-la tendue. Un
espace vide de 1¼” (31,8mm) tout autour et entre la gaine intérieure et la gaine extérieure est requis afi n d’assurer un fonc-
tionnement sécuritaire et adéquat de l’appareil.
*Voir la section « installation d’évacuation ».
