RU-7
Поэтому, если расстояние между точкой заземления и клеммой заземления инвертора
слишком велико, потенциал на клемме заземления инвертора будет нестабильным.
• При использовании более одного инвертора провода заземления не должны образовывать
замкнутый контур.

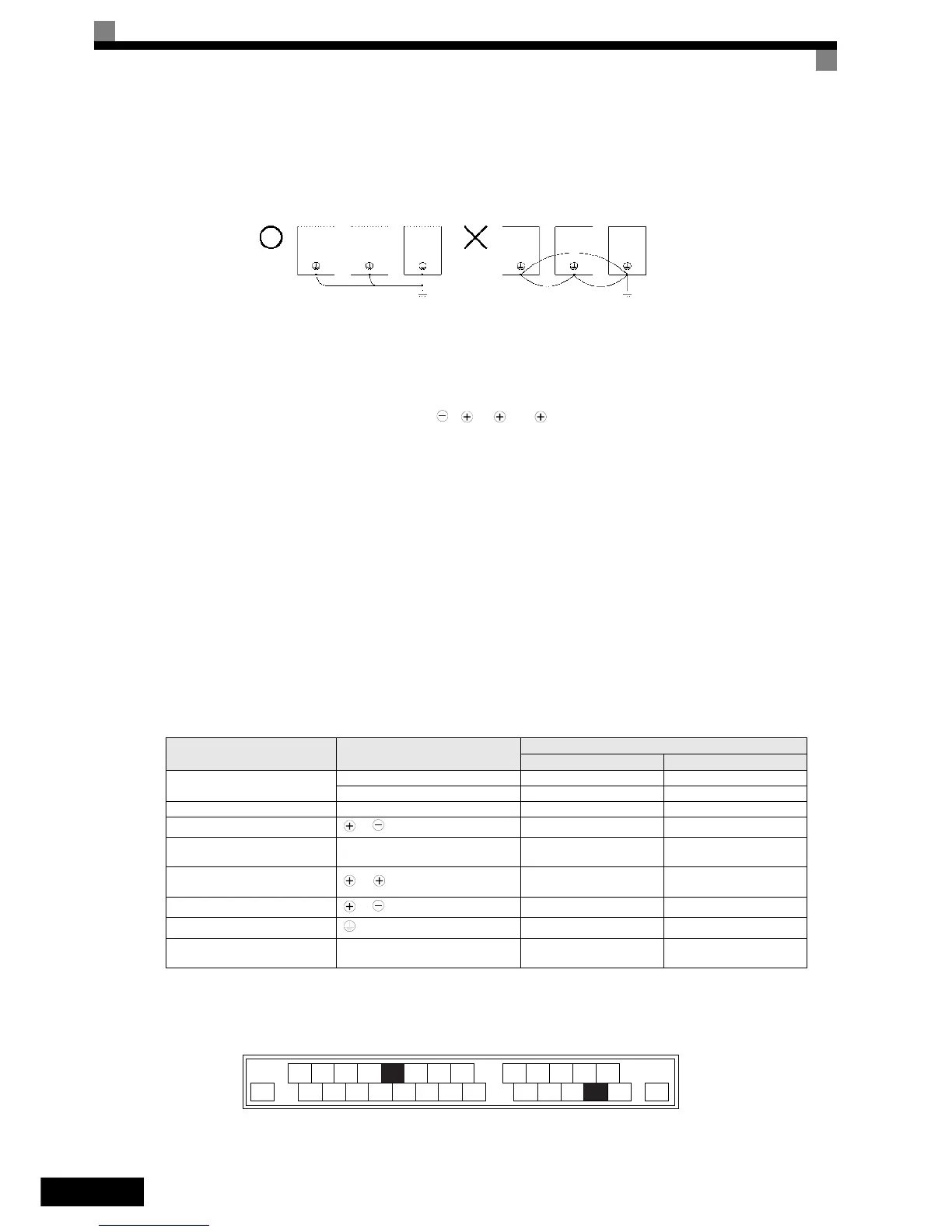

Рис. 1 Выполнение заземления
Меры предосторожности при подключении цепей управления
При подключении цепей управления необходимо соблюдать следующие меры предосторожности.
• Цепи управления должны быть отделены от силовых цепей электропитания (клеммы R/L1,
S/L2, T/L3, B1, B2, U/T1, V/T2, W/T3, , 1, 2 и 3, PO, NO) и от других цепей большой
мощности.
• Цепи, подключаемые к клеммам схемы управления MA, MB, MC, M1, M2, M3, M4, M5 и M6
(выходные контакты), должны быть отделены от других цепей управления.
• Используемый дополнительный внешний источник питания должен соответствовать
Классу 2 по UL.
• Для предотвращения сбоев в процессе работы выполняйте монтаж цепей управления
витыми парами или экранированными кабелями с витыми парами.
• Заземляя экраны кабелей, добивайтесь максимальной площади контакта экрана
сзаземляющей поверхностью.
• Экраны кабелей должны заземляться с обоих концов кабелей.
Клеммы силовых цепей
Таблица 1 содержит перечень клемм силовых цепей, их обозначения и функции.
Подключайте клеммы только в соответствии с их назначением.
Таблица 1 Назначение клемм силовой цепи (инверторы класса 200 В и 400 В)
Клеммы цепей управления
Рис. 2 показывает расположение клемм цепей управления. Функции клемм схемы управления
перечислены в Таблица 2. Используйте клеммы только по назначению.
Рис. 2 Расположение клемм цепей управления
Назначение Обозначения клемм
Модель: CIMR-L7Z
Инверторы класса 200 В Инверторы класса 400 В
Входная силовая цепь
R/L1, S/L2, T/L3 23P7 ... 2055 43P7 ... 4055
R1/L11, S1/L21, T1/L31 2022 … 2055 4022 … 4055
Выходы инвертора U/T1, V/T2, W/T3 23P7 ... 2055 43P7 ... 4055
Клеммы шины постоянного тока
1,
23P7 ... 2055 43P7 ... 4055
Подключение блока
тормозного резистора
B1, B2 23P7 ... 2018 43P7 ... 4018
Подключение дросселя
постоянного тока
1, 2
23P7 ... 2018 43P7 ... 4018
Подключение тормозного блока
3,
2022 … 2055 4022 … 4055
Заземление 23P7 ... 2055 43P7 ... 4055
Напряжение питания схемы
управления
PO, NO 23P7 ... 2055 43P7 ... 4055
OK
НЕТ
+V
SC SC SC
BB
A1 AC
E(G)
S1
S2
S3 S4
S5 S6 S7 BB1
M5
M6
M3
M4
MA MB MC
M1
M2
E(G)
