RU-8

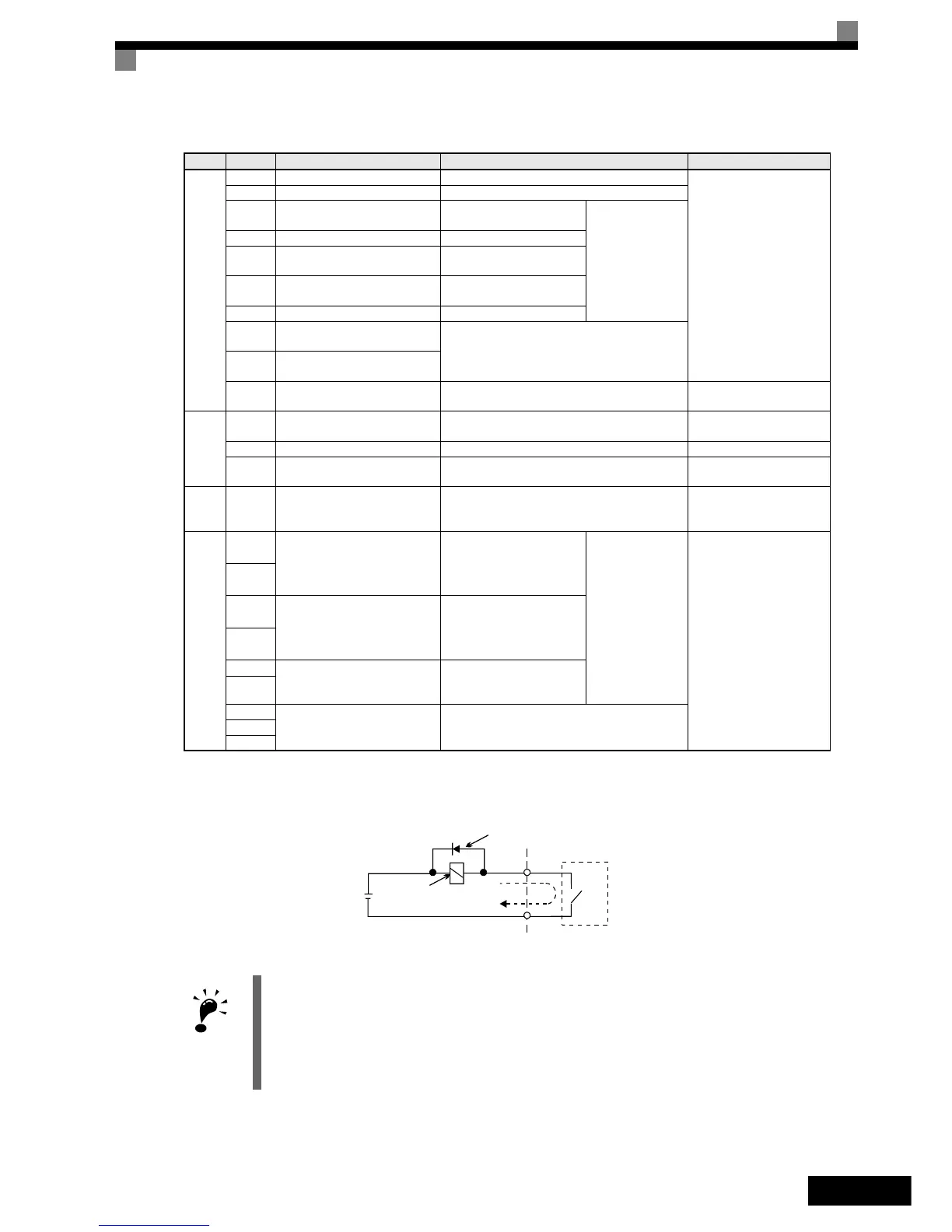

Таблица 2 Клеммы схемы управления и их функции, выбранные по умолчанию
Рис. 3 Подключение шунтирующего диода
Тип Номер Наименование сигнала Функция Уровень сигнала
Диск-
рет-
ные
входы
S1 Команда «Ход вперед/стоп» ВКЛ: Ход вперед; ВЫКЛ: Стоп
24 В=, 8 мА
Оптронная развязка
S2 Команда «Ход назад/стоп» ВКЛ: Ход назад; ВЫКЛ: Стоп
S3 Номинальная скорость
ВКЛ: Номинальная
скорость.
Функции
выбираются
с помощью
параметров H1-
01 ... H1-05.
S4 Пробный ход ВКЛ: Пробный ход
S5 Промежуточная скорость
ВКЛ: Промежуточная
скорость.
S6 Скорость выравнивания
ВКЛ: Скорость
выравнивания.
S7 Не использ.–
BB
Аппаратная блокировка
выхода
Для разблокировки выхода инвертора на
оба входа должны быть поданы
разрешающие сигналы
BB1
Аппаратная блокировка
выхода 1
SC
Общая цепь дискретных
входов
––
Ана-
лого-
вые
входы
+V
Напряжение питания 15 В
*1
*1. Этот источник не должен использоваться для питания каких-либо внешних устройств.
Напряжение 15 В для опорных аналоговых
сигналов
15 В
(Макс. ток: 20 мА)
A1 Задание частоты 0 ... +10 В/100 % 0 ... +10 В (20 кОм)
AC
Нейтраль для опорных
аналоговых сигналов
––
E(G)
Провод экрана,
дополнительная точка
заземления
––
Диск-
рет-
ные
выходы
М1
Команда торможения
(1 нормально разомкнутый
контакт)
ВКЛ: Команда
торможения.
Многофункциона
льные выходные
контакты
Релейные выходы
Допустимая нагрузка
контактов:
макс. 1 А при 250 В~
макс. 1 А при 30 В=
*2
*2. При коммутации индуктивной нагрузки, например, обмотки реле, питаемой от источника постоянного тока, подключайте
шунтирующий диод, как показано на Рис. 3.
М2
М3
Управление контактором
(1 нормально разомкнутый
контакт)
ВКЛ: Управление
контактором
M4
M5
Готовность инвертора
(1 нормально разомкнутый
контакт)
ВКЛ: Инвертор готов
к работе.
M6
МА
Выход сигнализации ошибки
(1 переключающий контакт
(SPDT))
Ошибка, если замкнуто между МА и МС
Ошибка, если разомкнуто между МB и МС
МВ
MC
1. Подключение цепей дискретных входов S1,...,S7 и BB, B1 на
Рис. 4
показано для случая, когда
источником сигналов являются механические контакты или транзисторы NPN-типа (общий 0 В,
отрицательная логика). Такая схема выбрана по умолчанию.
Подключение транзисторов PNP-типа и использование внешнего источника питания 24 В описано
в
Таблица 3
.
2. Дроссель постоянного тока является опцией только для инверторов мощностью 18,5 кВт и ниже.
При подключении дросселя постоянного тока снимите перемычку.
Внешнее питание:
макс. 30 В=
Обмотка
Шунтирующий диод
макс. 1 A
Шунтирующий диод должен
выбираться исходя из
максимального напряжения цепи.
ВАЖНО
