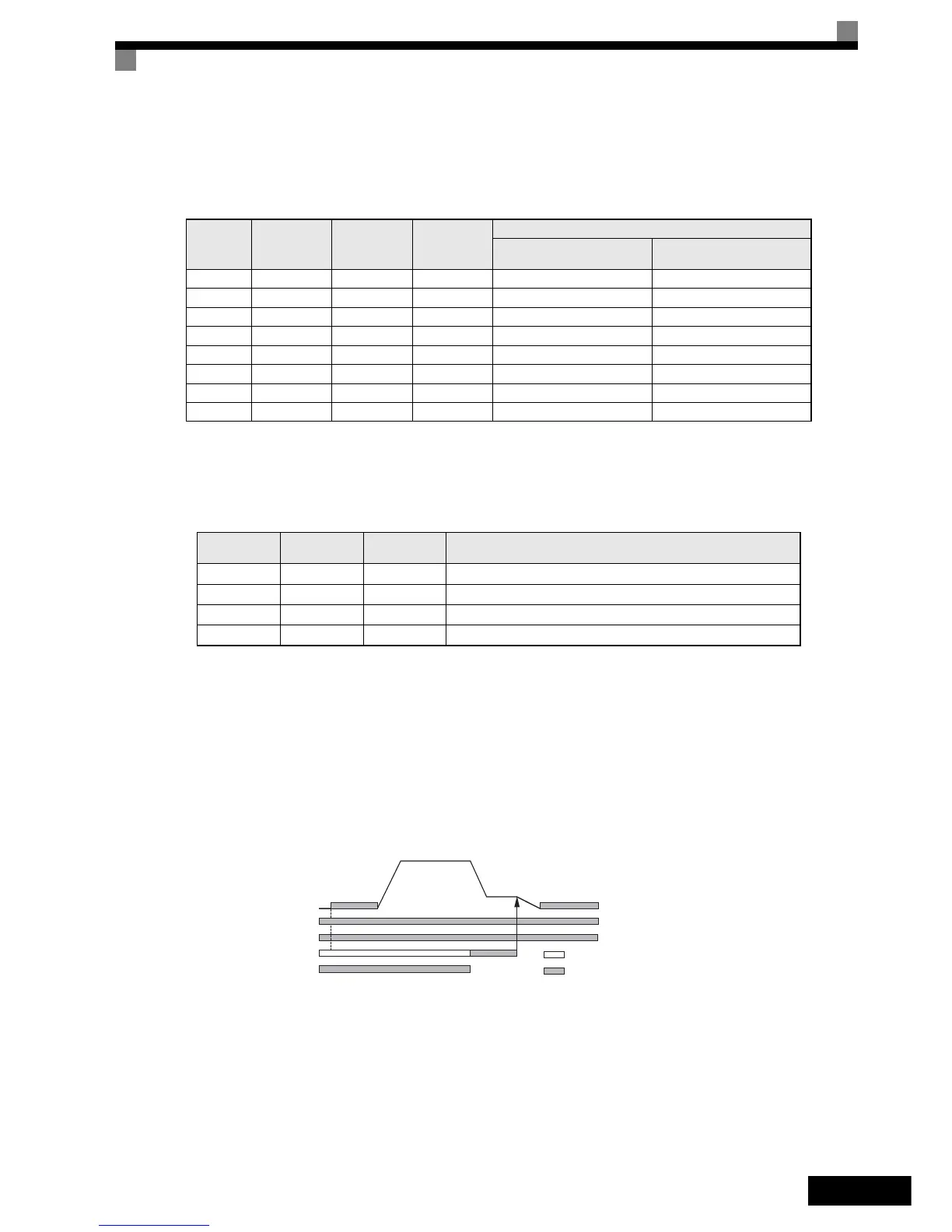

Таблица выбора значений скорости
В следующей таблице приведены комбинации сигналов на дискретных входах
исоответствующие им значения скорости.
Если параметр b1-02 = 1, задание частоты 1 вводится аналоговым сигналом на клемме A1.
 Отдельные входы выбора скорости, приоритетом обладает высокая скорость (d1-18 = 1)
В этом случае можно задать 6 различных значений скорости (параметры d1-09 ... d1-17),
для выбора которых будут служить четыре дискретных входа.
Функции дискретных входов по умолчанию (заводская настройка)
Приоритетом обладает более высокая скорость, назначен вход скорости выравнивания
(H1-=83)
Если d1-18 = 1 и один из многофункциональных дискретных входов является входом выбора
скорости выравнивания (H1-=83), в этом случае при снятии сигнала выбора скорости
инвертор производит торможение до скорости выравнивания (d1-17). Проверочная скорость
не может быть выбрана в качестве скорости хода. Более высокая скорость является
приоритетной по отношению к скорости выравнивания, т.е., пока выбрана более высокая
скорость, сигнал выбора скорости выравнивания игнорируется (см. рисунок ниже).
Если сигнал выбора скорости выравнивания или сигнал «Вверх»/«Вниз» снимается, инвертор
останавливается.
Выбран приоритет более высокой скорости, вход скорости выравнивания не назначен
(H1-K83)
Если ни один из дискретных входов не назначен в качестве входа выбора скорости
выравнивания, то после снятия сигнала выбора скорости инвертор выполняет торможение до
скорости выравнивания (d1-17). Проверочная скорость не может быть выбрана в качестве
скорости хода. Чтобы выбрать скорость выравнивания в качестве скорости хода, необходимо
отключить функцию обнаружения потери задания частоты (S3-09=0).
При снятии сигнала направления («Вверх»/«Вниз») инвертор останавливается.
Скорость
Команда
ступенч.
перекл.
скорости 1
Команда
ступенч.
перекл.
скорости 2
Команда
ступенч.
перекл.
скорости 3
Выбранная частота
d1-18 = 0 d1-18 = 3
1 ВЫКЛ ВЫКЛ ВЫКЛ Задание частоты 1 (d1-01) Стоп
2 ВКЛ ВЫКЛ ВЫКЛ Задание частоты 2 (d1-02) Задание частоты 2 (d1-02)
3 ВЫКЛ ВКЛ ВЫКЛ Задание частоты 3 (d1-03) Задание частоты 3 (d1-03)
4 ВКЛ ВКЛ ВЫКЛ Задание частоты 4 (d1-04) Задание частоты 4 (d1-04)
5 ВЫКЛ ВЫКЛ ВКЛ Задание частоты 5 (d1-05) Задание частоты 5 (d1-05)
6 ВКЛВЫКЛВКЛЗадание частоты 6 (d1-06) Задание частоты 6 (d1-06)
7 ВЫКЛ ВКЛ ВКЛ Задание частоты 7 (d1-07) Задание частоты 7 (d1-07)
8 ВКЛ ВКЛ ВКЛ Задание частоты 8 (d1-08) Задание частоты 8 (d1-08)
Клемма
Номер
параметра
Значение Пояснения
S3 H1-01 80 Выбор номинальной скорости (d1-09)
S4 H1-02 84 Выбор проверочной скорости (d1-14)
S5 H1-03 81 Выбор промежуточной скорости (d1-10)
S6 H1-04 83 Выбор скорости выравнивания (d1-17)
Вверх/Вниз
Скорость выравнивания
Выбранная скорость
Скорость
Подпитка пост. током /
серворегулирование
при нулевой скорости
Подпитка пост. током /
серворегулирование при нулевой скорости
Вход включен
Не оказывает влияния
Блокировка выхода
