Если не включен ни один из входов выбора скорости, в качестве задания скорости
принимается скорость выравнивания.
При снятии сигнала направления («Вверх» или «Вниз») инвертор останавливается.
Отдельные входы выбора скорости, приоритетной является скорость
выравнивания (d1-18=2)
Сопутствующие параметры и предварительная настройка дискретных входов те же,
что и в случае, когда приоритетной является высокая скорость (d1-18=1).
Приоритетной является скорость выравнивания, назначен вход скорости выравнивания
(H1-=83)
Если d1-18 = 2 и один из многофункциональных дискретных входов назначен в качестве входа
выбора скорости выравнивания (H1-
=83), в этом случае при включении данного входа инвертор
выполнит торможение до скорости выравнивания (d1-17). Сигнал скорости выравнивания является
приоритетным по отношению к сигналу выбора скорости, т.е., выбранная скорость игнорируется.
Выбранная скорость хода должна отличаться от проверочной скорости.
Когда команда выбора скорости выравнивания снимается, инвертор останавливается.
Выбран приоритет скорости выравнивания, вход выбора номинальной скорости не
назначен (H1-K80))
Если d1-18 = 2 и ни один из дискретных входов не является входом выбора номинальной скорости,
в этом случае за номинальную скорость принимается скорость, выбранная входом выбора
скорости (d1-09). При подаче сигнала выбора скорости выравнивания инвертор выполняет
торможение до скорости выравнивания. Сигнал скорости выравнивания имеет приоритет над
остальными сигналами выбора скоростей, т.е., если выбрана скорость выравнивания,
то промежуточные скорости 1 и 2 и скорость повторного выравнивания игнорируются.
Инвертор может быть остановлен снятием сигнала выбора скорости выравнивания или
снятием команды «Вверх»/«Вниз».
ПРЕДУПРЕЖДЕНИЕ. Такая схема управления может быть опасна, если, например, по какой-
либо причине выбор скорости не функционирует (обрыв провода и т.д.).
При такой схеме управления привод останавливается из-за ошибки “FRL” (потеря
задания частоты), если при запуске не был выбран ни один из входов задания
скорости.
Чтобы отключить обнаружение FRL, установите параметр S3-09 равным «0».

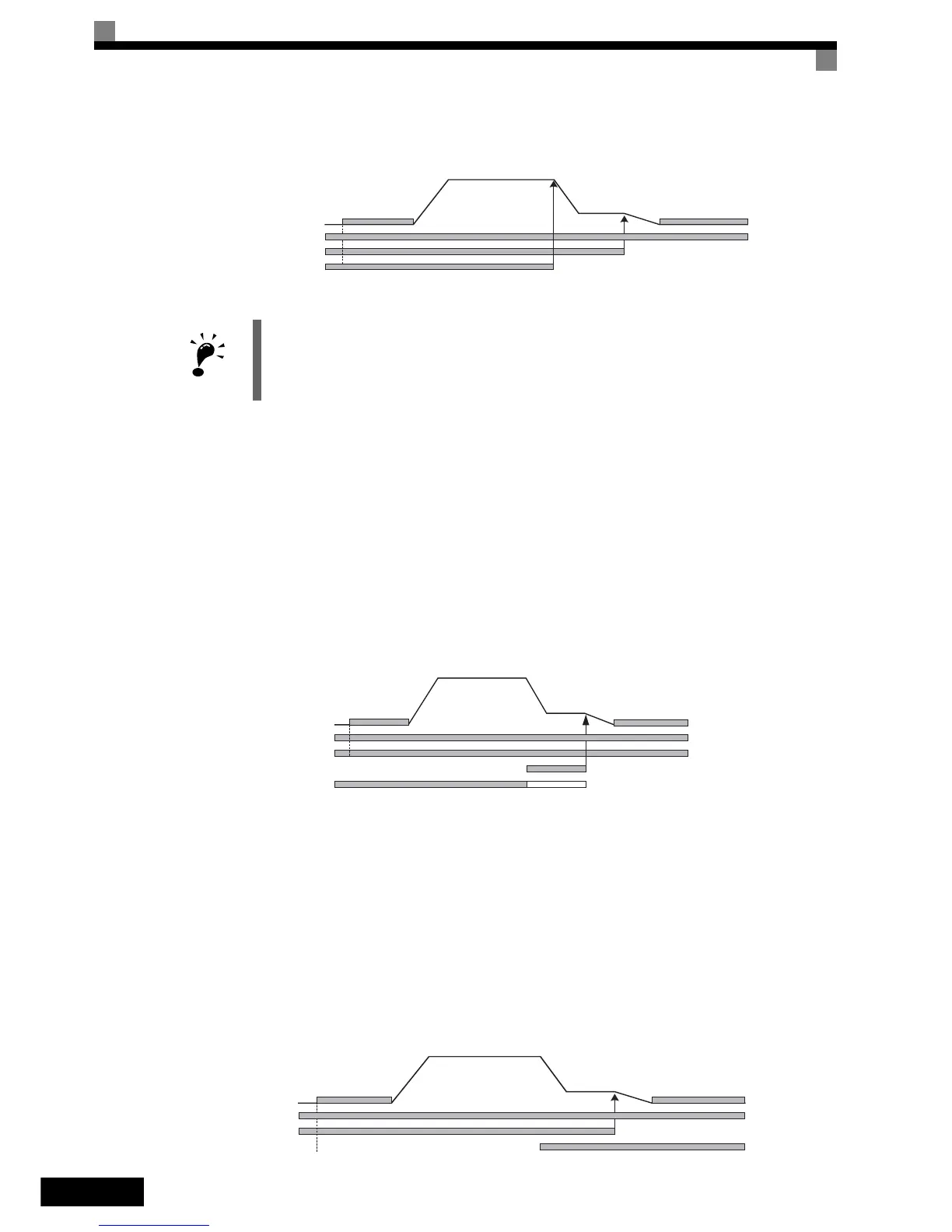

Вверх/Вниз
Выбранная скорость
Скорость
Подпитка постоянным током/
серворегулирование при
нулевой скорости
Подпитка пост. током/
серворегулирование при
нулевой скорости
Блокировка выхода
ВАЖНО
Вверх/Вниз
Скорость выравнивания
Выбранная скорость
Скорость
Подпитка пост. током/
серворегулирование
при нулевой скорости
Подпитка пост. током/
серворегулирование при нулевой скорости
Блокировка выхода
Приоритет имеет скорость выравнивания
Вверх/Вниз
Скорость
Подпитка пост. током/
серворегулирование при
нулевой скорости
Подпитка пост. током
