roco Z21 Signal Decoder User Manual

Modellbahnsteuerung
WWW.Z21.EU
14
In Anhang A – Signalkon guration „Universal“ bzw. unter dem in Anhang B – Signalkon gurationen angegebenen Link können Sie
neben jedem Signalbegriff die benötigten DCC
basic
-Schaltbefehle jeweils unter „Trigger“ und „Mode“  nden. Wenn die Spalte „Mode“
leer ist, dann handelt es sich um eine Signalkon guration, die keinen „Mode“ benötigt.
5.2. Schaltbefehle im neuen DCCext Format und Z21
Das Kombinieren von mehreren Weichenadressen für mehrbegrif ge Signale ist zwar inzwischen üblich, aber nicht besonders kom-
fortabel. Deswegen beherrschen alle Z21 Zentralen (schwarz, weiß) ab Firmware V1.40 neue DCC Befehle zum Schalten von Signalen,
nämlich das DCC „erweiterte Zubehördecoder Paketformat“ aus der Norm RCN-213, zur Vereinfachung in Folge „DCC
ext
“-Schaltbefehl
genannt. Das „ext“ steht dabei für „extended“. Bei diesem Befehl wird ein Wert zwischen 0 und 255, welcher den gewünschten Signal-
begriff exakt beschreibt, an eine eindeutige Signaladresse gesendet.
Die Vorteile liegen auf der Hand:
• Man muss nicht mehr mehrere verschiedene Schaltbefehle in einer bestimmten zeitlichen Reihenfolge kombinieren, sondern es ge-
nügt ein einziger eindeutiger Befehl für den gewünschten Signalbegriff.
• Kein Limit von maximal 16 Signalbegriffen. Es gibt tatsächlich Signalsysteme, die mehr als 16 verschiedene Signalbegriffe kennen:
Hl-System, SNCF Châssis-Écran H, …
• Es wird nur mehr eine einzige eindeutige Adresse pro Signal benötigt. Werden am Z21 signal DECODER vier Signale verwendet,
dann belegt der Decoder auch nur 4 aufeinanderfolgende DCCext-Signaladressen.
INFORMATION: Die erste DCC
ext
-Signaladresse ist im Z21 signal DECODER identisch mit der ersten DCC
basic
-Weichennum-
mer (siehe oben), und wird daher auch auf gleiche Art und Weise über den Programmiertaster oder Z21 pro Link kon guriert.
Der einzige Unterschied ist, dass in Folge dann zwar bis zu 16 aufeinanderfolgende DCCbasic-Weichennummern, aber nur
maximal 4 aufeinanderfolgende DCCext-Signaladressen im gemeinsamen Adressraum belegt werden.
In Anhang A – Signalkon guration „Universal“ bzw. unter dem in Anhang B – Signalkon gurationen angegebenen Link können Sie
neben jeden Signalbegriff den entsprechenden Wert für den DCC
ext
-Schaltbefehl jeweils unter „DCC
ext
“  nden. Die gültige Wertebe-
reich hängt stark vom konkreten Signal ab, übliche Werte sind aber zum Beispiel:
• 0 ... absoluter Haltebegriff
• 4 ... Fahrt mit Geschwindigkeitsbegrenzung 40 km/h
• 6 ... Fahrt mit Geschwindigkeitsbegrenzung 60 km/h
• 16 ... freie Fahrt
• 65 (0x41) ... Rangieren erlaubt
• 66 (0x42) ... Dunkelschaltung (z.B. Lichtvorsignale)
• 69 (0x45) ... Ersatzsignal (erlaubt die Vorbeifahrt)
Der Z21 signal DECODER versteht von Haus aus beide, sowohl DCC
basic
- als auch DCC
ext
-Schaltbefeh-
le. Er muss also nicht extra umkon guriert werden. Zum Zeitpunkt der Drucklegung dieser Betriebs-
anleitung wird gerade an der entsprechenden Erweiterung in der Z21 App gearbeitet, damit Sie so
schnell wie möglich diese Innovation nutzen und Ihre Signale komfortabel bedienen können. Bis es

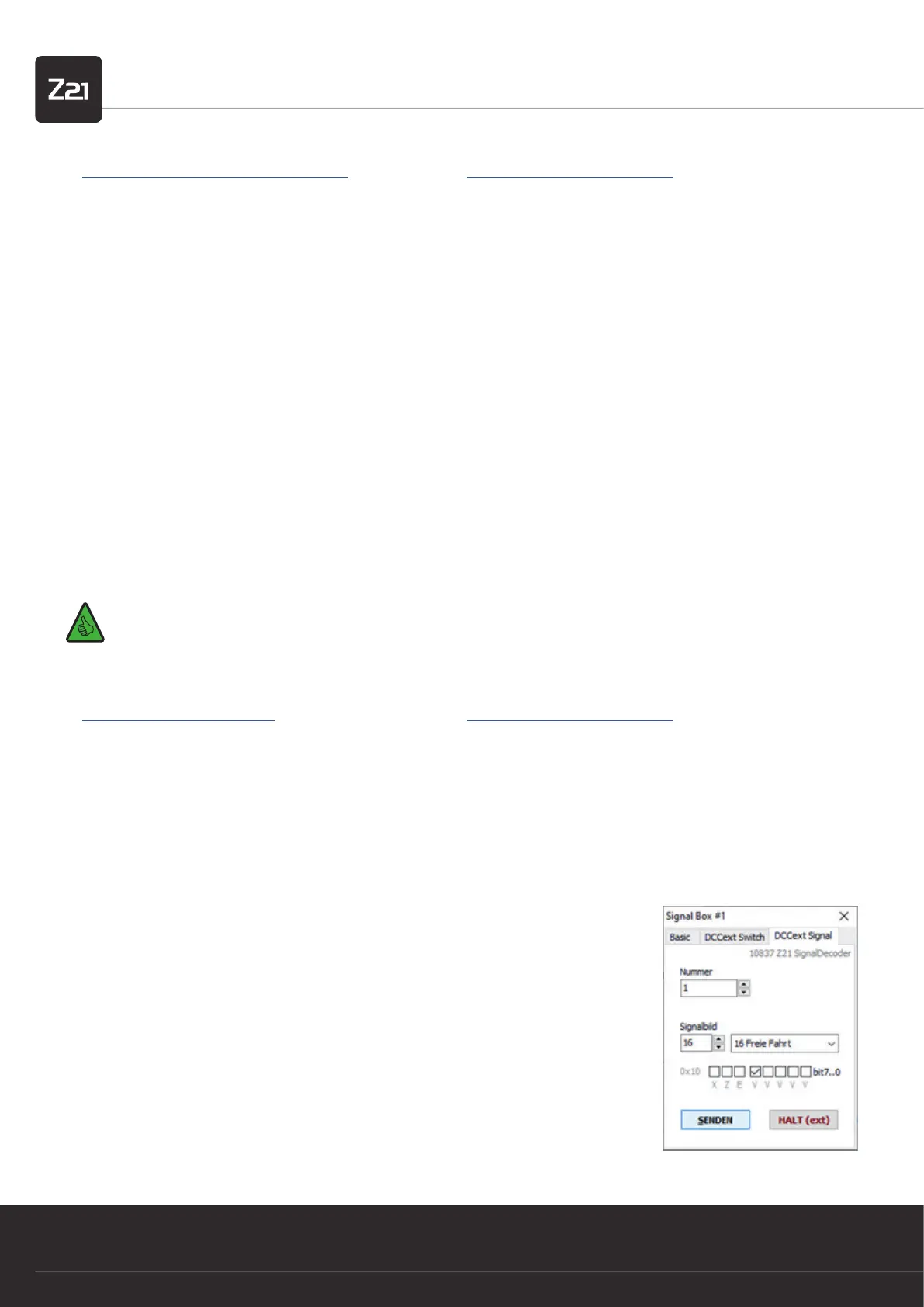

soweit ist, können Sie im Z21 Maintenance Tool V1.15 die neuen Befehle bereits ausprobieren, zu
 nden im Menü Optionen / Stellwerk / DCCext Signal.
