Commande de chemin de fer miniature
WWW.Z21.EU
74

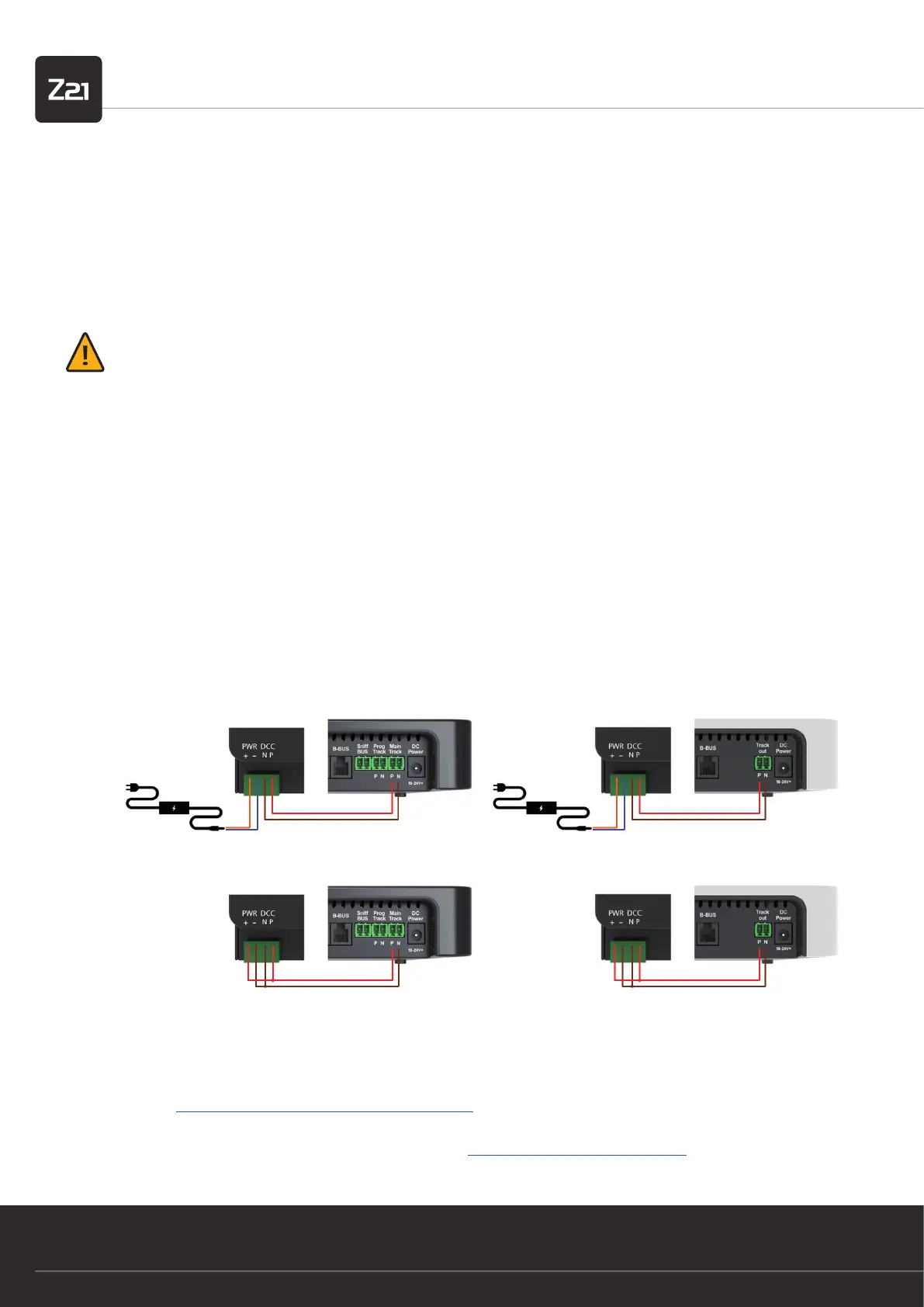

4. Raccordement du décodeur Z21 signal
4.1. Alimentation électrique et centrale
L’alimentation électrique du décodeur Z21 signal se fait par les broches d’alimentation « PWR + » et « PWR - ». Vous pouvez y bran-
cher soit la commande numérique DCC de la voie, soit une alimentation à découpage (bloc d'alimentation et de commutation) avec
sortie de courant continu.
INFORMATION : Les broches d’alimentation vous permettent de déterminer simultanément la tension au niveau des bornes
de sortie pour les signaux.
Veuillez à ne jamais alimenter ce décodeur avec du courant alternatif, comme par exemple celui d’un transformateur commun.
C’est surtout dans les installations de grande taille que nous vous conseillons de l’alimenter avec un bloc d’alimentation dédié, car,
dans celles-ci, l’énergie pour les signaux ne doit plus venir de la centrale ou d’un booster. De plus, de cette façon, les sorties restent
actives même en cas de panne de la tension de rail (arrêt d’urgence, par exemple), ce qui peut être très pratique pour les éclairages et
les signaux.
Raccordez les entrées « DCC N » et « DCC P » aux sorties de signal de voie correspondants de la centrale ou des boosters. Faites
attention à la polarité de N et de P, surtout si vous voulez aussi utiliser RailCom
®
dans votre système Z21.
Bloc d’alimentation et de commutation :
Tension : 12 - 20 V CC
Courant de sortie : min 2 A
Le décodeur de signaux doit être programmé avant sa première utilisation pour qu’il apprenne les adresses de décodeur et les numéros
de signaux auxquels il doit réagir. Si vous utilisez le décodeur Z21 signal dans la centrale d’un autre fabricant, veuillez respecter les
informations dans Utilisation avec une centrale d’un autre fabricant.
La programmation de l’adresse est expliquée en détails à la section Option 1 – Programmer des adresses.
