roco Z21 Signal Decoder User Manual

Commande de chemin de fer miniature
WWW.Z21.EU
82
Dans Annexe A – Conguration de signaux « Universal » ou sous le lien indiqué dans Annexe B – Conguration de signaux, vous
pouvez trouver, en plus de chaque notion de signal, les commandes d’activation DCC
basic
, sous « Trigger » et « Mode ». Si la colonne
« Mode » est vide, il s’agit d’une conguration de signaux qui ne nécessite aucun « mode ».
5.2. Commandes d’activation dans le nouveau format DCCext et Z21
L’association de plusieurs adresses d’aiguillage pour les signaux multinotions est certes maintenant usuelle, mais n’est pas particu-
lièrement confortable. C’est pourquoi toutes les centrales Z21 (noir, blanc) à parti du rmware V1.40 peuvent maîtriser de nouvelles
commandes DCC pour la commutation de signaux, à savoir le « format pack décodeur d’accessoires étendu » DCC de la norme RCN-
213, désignée par la suite par commande d’activation « DCC
ext
» par la suite. « ext » est l’abréviation de « extended ». Dans le cas de
cette instruction, une valeur comprise entre 0 et 255 décrivant avec précision l’aspect souhaité du signal est envoyée à une adresse de
signal claire.
Les avantages sont clairs :
• Il n’est plus nécessaire de combiner différentes commandes d’activation dans un ordre chronologique défini, mais une commande
unique simple suffit pour la notion de signal souhaitée.
• Aucune limite de max. 16 notions de signaux. Il existe effectivement des systèmes de signaux qui connaissent plus de 16 notions
de signaux différents : Système Hl, SNCF Châssis-Écran H, …
• Plusieurs adresses spécifiques sont maintenant nécessaires par signal. Si quatre signaux sont utilisés au niveau du décodeur Z21
signal, alors le décodeur occupe également uniquement 4 adresses de signaux DCCext successives.
INFORMATION : La première adresse de signal DCC
ext
est identique dans le décodeur Z21 signal au premier numéro d’ai-
guillage DCC
basic
(voir ci-dessus) et peut donc être congurée de la même manière à l’aide du bouton de programmation ou
Z21 pro Link. La seule différence réside dans le fait que, jusqu’à 16 numéros d’aiguillage DCCbasic successifs, mais maximum 4
adresses de signaux DCCext successives sont occupés dans l’espace commun.
Dans Annexe A – Conguration des signaux « Universal » ou sous le lien indiqué dans Annexe B – Congurations des signaux, vous
pouvez trouver, en plus de chaque notion de signal, la valeur correspondante pour la commande d’activation DCC
ext
sous « DCC
ext
». La
plage de valeurs valable dépend fortement du signal concret, les valeurs usuelles sont par exemple :
• 0 ... Notion Maintien absolu
• 4 ... Trajet avec vitesse limitée à 40 km/h
• 6 ... Trajet avec vitesse limitée à 60 km/h
• 16 ... Trajet libre
• 65 (0x41) ... Manœuvres autorisées
• 66 (0x42) ... Assombrissement (signaux avertisseurs lumineux par exemple)
• 69 (0x45) ... Signal de remplacement (permet le passage)
Le décodeur Z21 signal comprend aussi bien les commandes d’activation DCC
basic
que DCC
ext
. Une
modication de conguration spéciale n’est donc pas nécessaire. Au moment de l’impression de
cette notice, l’application Z21 est en cours d’extension an que vous puissiez utiliser cette innova-
tion aussi rapidement que possible et commander confortablement vos signaux. Entre-temps, vous

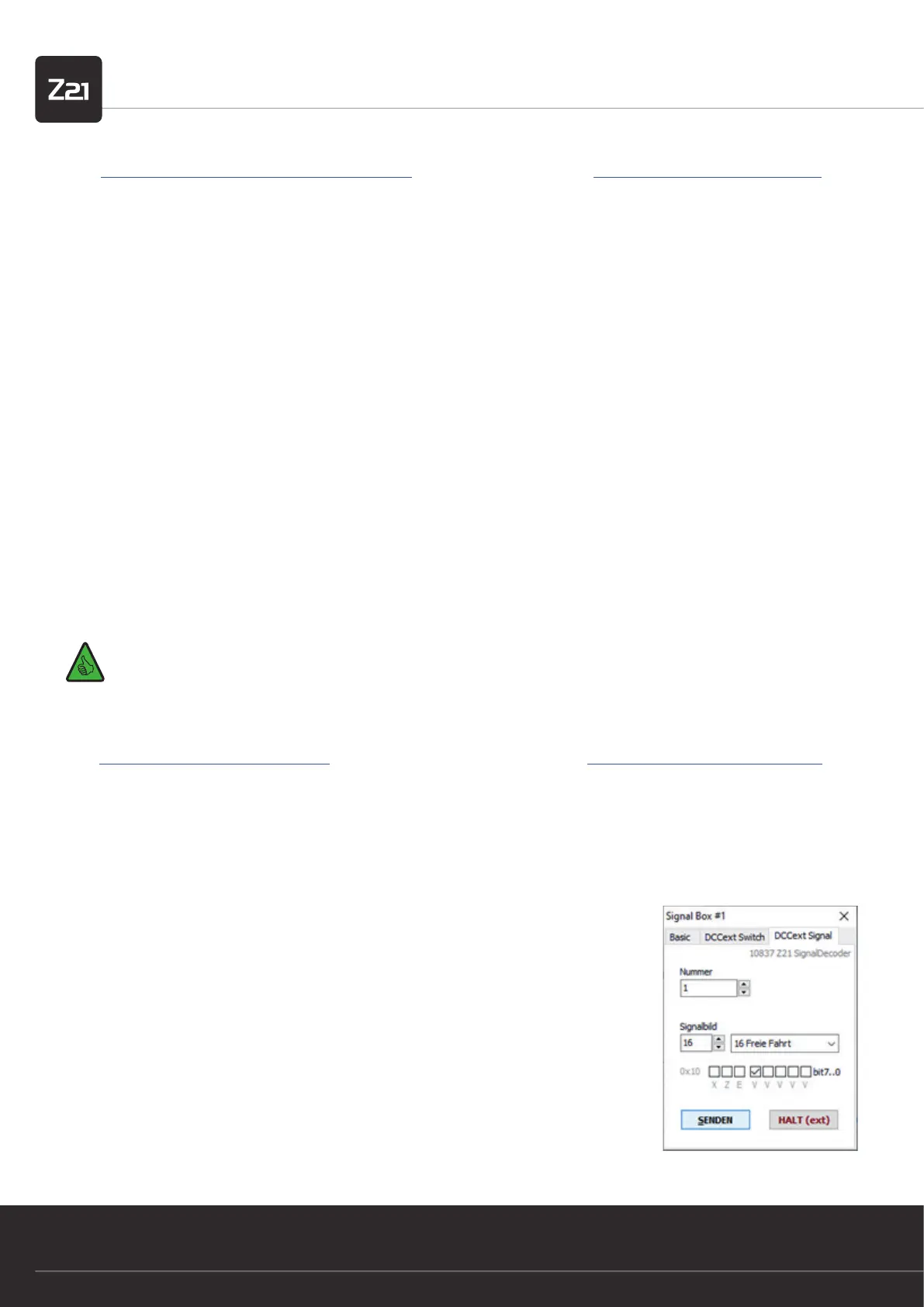

pouvez déjà tester les nouvelles commandes dans Z21 Maintenance Tool V1.15, vous les trouverez
dans le menu Options / Poste d’aiguillage / Signal DCCext.
