Z21 ist eine Innovation von Roco und Fleischmann.
Klemme Belegung Anmerkung
1 rot rotes Licht für Stop
2 rot zweites rotes Stop-Licht (optional, je nach angeschlossenem Signaltyp)
SNCF: rot = Sémaphore S / violett = Carré voilet Cv
3 grün grünes Licht für Fahrt
4 gelb
orange
gelbes Licht für Fahrt mit Geschwindigkeitsbegrenzung (optional)
SNCF: Avertissement A
SBB: Warnung (System N), FB2 (System L, gemeinsam mit grün)
5 weiß
orange
Zusatzlampen zur Aufhebung des Fahr- oder Verschubverbots (optional).
Sie werden gemeinsam mit Signalbegriff Nummer 2 bis 4 eingeschaltet.
SNCF: Feu blanc M
SBB: orangenes Hilfssignal L
6 weiß Möglichkeit zum Anschluss eines Geschwindigkeits- oder Richtungsanzeigers (optional),
wird gemeinsam mit Signalbegriff Nummer 6 bis 8 eingeschaltet. Siehe unten.
7 grün zweites grünes Licht (oder Geschwindigkeitsanzeiger) für Fahrt mit Geschwindigkeitsbegrenzung 60
km/h (optional)
8 reserviert
Belegung
Anhang A – Signalkon guration „Universal“
Signal-ID: 71 (Hexadezimal: 0x47)
Mit dieser Standard-Signalkon guration (Auslieferungszustand) können zum Beispiel folgende Signale betrieben werden:
• DB Ausfahrsignal
• DB Blocksignal
• DB Einfahrsignal
• DB Sperrsignal
• ÖBB Hauptsignale und Schutzsignale
• SBB Hauptsignale System L und System N
• SNCF Rangiersignal: Cv + M + (M)
• SNCF Hauptsignal Châssis-Écran A: S + A + VL
Es handelt sich um eine vielseitig verwendbare Kon guration, mit welcher verschiedene Lichtsignaltypen einfacherer Bauart aus unter-
schiedlichen Ländern betrieben werden können. Aus Platzgründen können hier nur einige wenige Beispiele gezeigt werden. Es können
Signalbegriffe für Halt, Fahrt, Fahrt mit diversen Geschwindigkeitsbegrenzungen und sogar die Aufhebung des Fahrverbots dargestellt
werden. Falls Sie aber auf Ihrem Signal noch mehr und noch speziellere Signalbegriffe darstellen wollen, dann können Sie jederzeit auf
die zahlreichen anderen vorkon gurierten Signalkon gurationen ausweichen, siehe Anhang B – Signalkon gurationen.

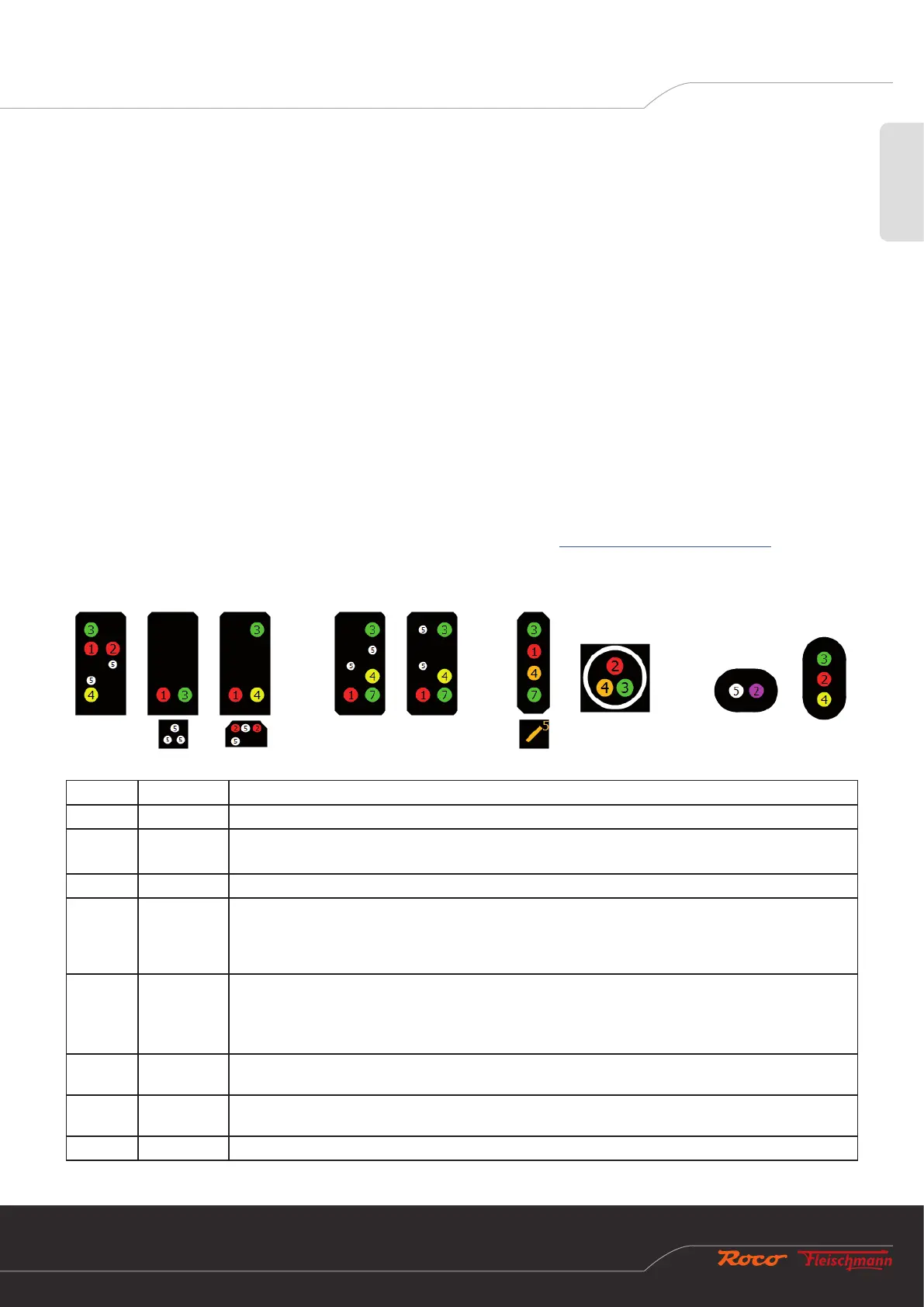

Beispiel für Signale von links nach rechts: 3 x DB, 2 x ÖBB, 2 x SBB, 2 x SNCF ... zahlreiche weitere Varianten sind möglich.
