Commande de chemin de fer miniature
WWW.Z21.EU
78

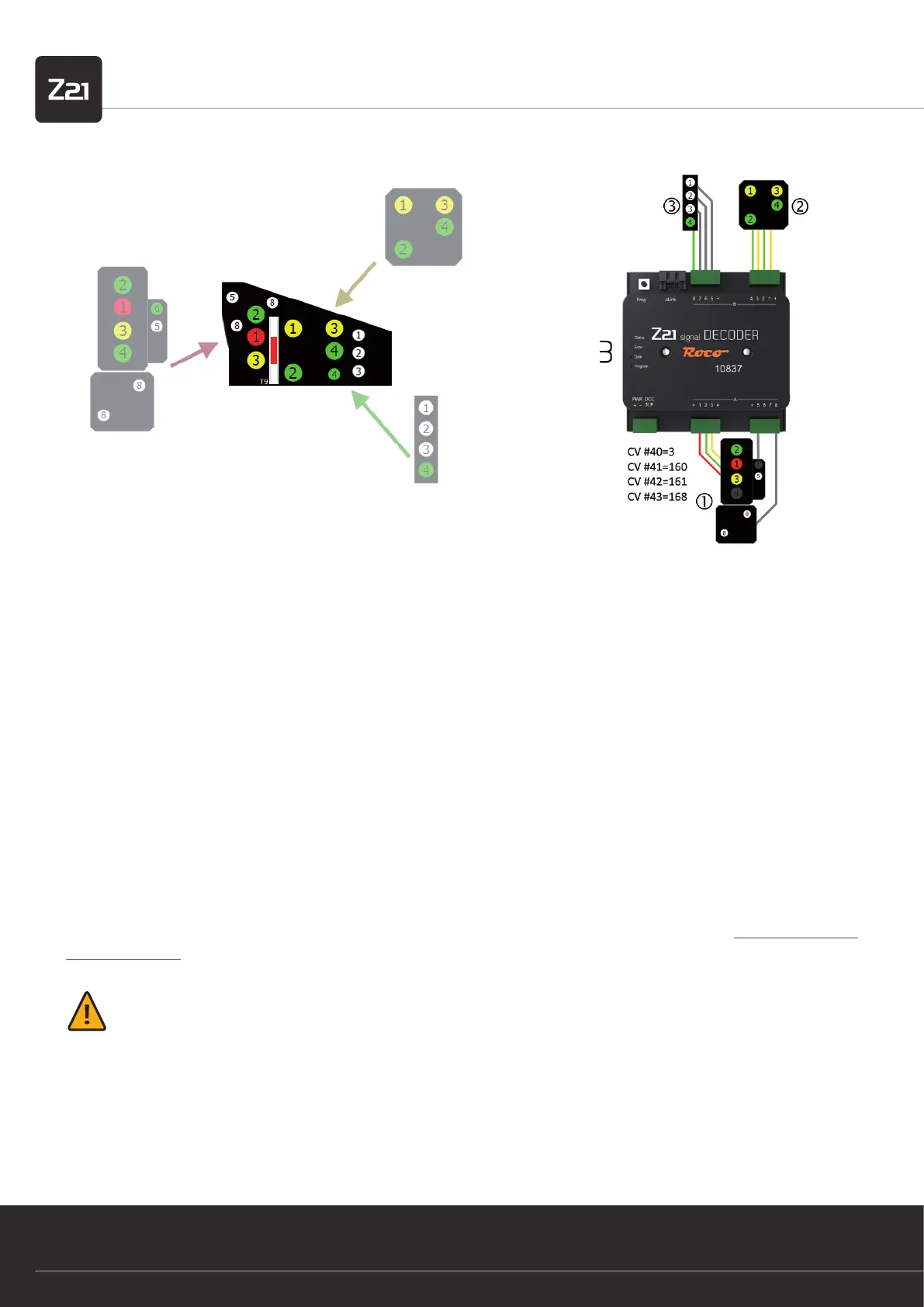

4.3. Sémaphores avec entraînement magnétique
Bien que le décodeur Z21 signal ait été en premier lieu construit pour le fonctionnement avec des signaux lumineux, il est également
possible de raccorder des sémaphores s’ils remplissent les conditions suivantes :
Entraînements avec désactivation en fin de course
Consommation de courant < 400 mA par entraînement
Borne Plus commune
Une ligne de commande par terme de signal
Pour le fonctionnement avec sémaphores, utilisez uniquement les congurations de signaux expressément prévues pour les sémapho-
res. Il s’agit des signaux suivants :
ID signal : 162 (hexadécimal : 0xA2) ÖBB signal principal
ID signal : 163 (hexadécimal : 0xA3) ÖBB signal avertisseur mécanique
ID signal : 210 (hexadécimal : 0xD2) DB signal principal
ID signal : 211 (hexadécimal : 0xD3) DB signal avertisseur mécanique
ID signal : 213 (hexadécimal : 0xD5) DB signal d’interdiction
Tenez également compte des autres remarques dans les difrentes descriptions, que vous pourrez trouver dans Annexe B – Congu-
rations des signaux.
ATTENTION : Les sémaphores créés par Viessmann et également exploités par ROCO/FLEISCHMANN avec deux cylindres d’en-
traînement nécessitent des impulsions de commande positives (= borne Moins commune) ! Pour pouvoir raccorder directement
ces signaux, un module de commande avec borne Plus commune qui n’est plus disponible serait nécessaire.
Les autres sémaphores avec un cylindre d’entraînement unique peuvent être raccordés directement au décodeur.
Dans le cas des sémaphores doubles non couplés, une consommation de courant accrue peut se produire lors de la commutation entre
« Arrêt » et « Trajet avec limitation de vitesse », car les deux parties doivent être placées simultanément. Pour éviter un message
de court-circuit, les raccords pour ces entraînements magnétiques sont présents en double dans les congurations de signaux corre-
spondantes.
