Français
79
La Z21 est une innovation de ROCO et Fleischmann.
5. Exploitation au niveau des centrales DCC
Ce chapitre crit comment le décodeur Z21 signal peut être utilisé avec Z21 et d’autres centrales DCC, et comment commuter une
notion de signal dénie.
5.1. Commandes d’activation dans le format usuel DCCbasic
Jusqu’à aujourd’hui, les signaux modèles sont généralement commutés via des commandes daiguillage dans le « format pack co-
deur d'accessoires étendu » DCC. Dans un but de simplication, dans cette notice ce nom un peu complexe est abrégé par commande
d’activation « DCC
basic
». Il s’agit de la commande d’activation utilisée depuis toujours par pratiquement toutes les centrales DCC pour
bifurquer un aiguillage ou le mettre en position droite. En lien avec les signaux, la commande pour la position d’engrenage « droite »
est également signée par « vert » et pour « bifurcation » par « rouge ». Seules deux notions de signaux sont possibles. Pour les
signaux multinotions, il est donc nécessaire de combiner plusieurs adresses d’aiguillage.
INFORMATION : Le décodeur Z21 signal réserve quatre numéros d'aiguillage successifs par signal. Jusqu’à 16 notions de
signaux par signal sont possibles. Si quatre signaux sont utilisés au niveau du codeur Z21 signal, alors le décodeur occupe
même 4 signaux
*
4 numéros d’aiguillage=16 numéros d’aiguillage successifs. Le bouton de programmation au niveau du co-
deur permet de régler le premier numéro daiguillage du décodeur de signaux, voir également section Option 1 – Programmer
une adresse, et cela peut se faire encore plus confortablement avec Z21 pro LINK.
Lorsqu’un signal ne connt que maximum 8 notions, il peut être commuté dans le décodeur Z21 signal avec une seule commande
(« Trigger ») : du premier au quatrième numéro daiguillage, « rouge » ou « vert », donne huit combinaisons possibles : 1R, 2R, 3R, 4R
et 1G, 2G, 3G, 4G. Le mode d’écriture fonctionne comme suit :
Les chiffres 1 à 4 représentent le « premier au quatrième numéro d’aiguillage » attribué au signal.
Les lettres « G » et « R » signifient respectivement « vert » (droit) et « rouge » (bifurcation).
1R correspond au « premier numéro d‘aiguillage, rouge (bifurcation) », 1G correspond au « premier numéro d’aiguillage, vert (droit) »,
etc.

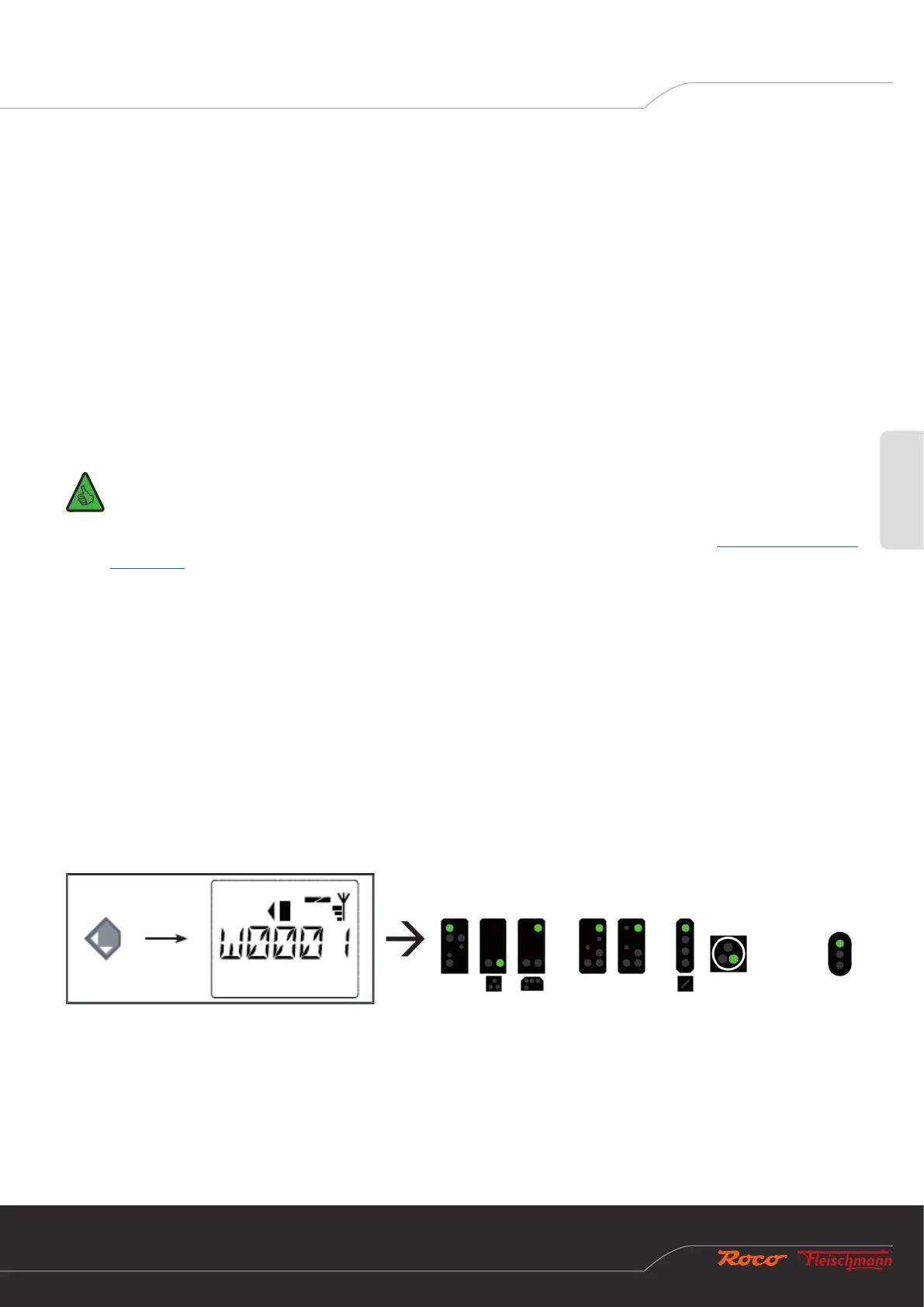

Exemple 1 : Le décodeur de signaux est conguré sur l’adresse 1, et la conguration de signal standard (ID signal-ID=71 « Universal »)
est glée. Envoyez maintenant avec WLANMAUS ou multiMAUS la commande dactivation 1G pour afcher le trajet libre au niveau
du premier signal.
