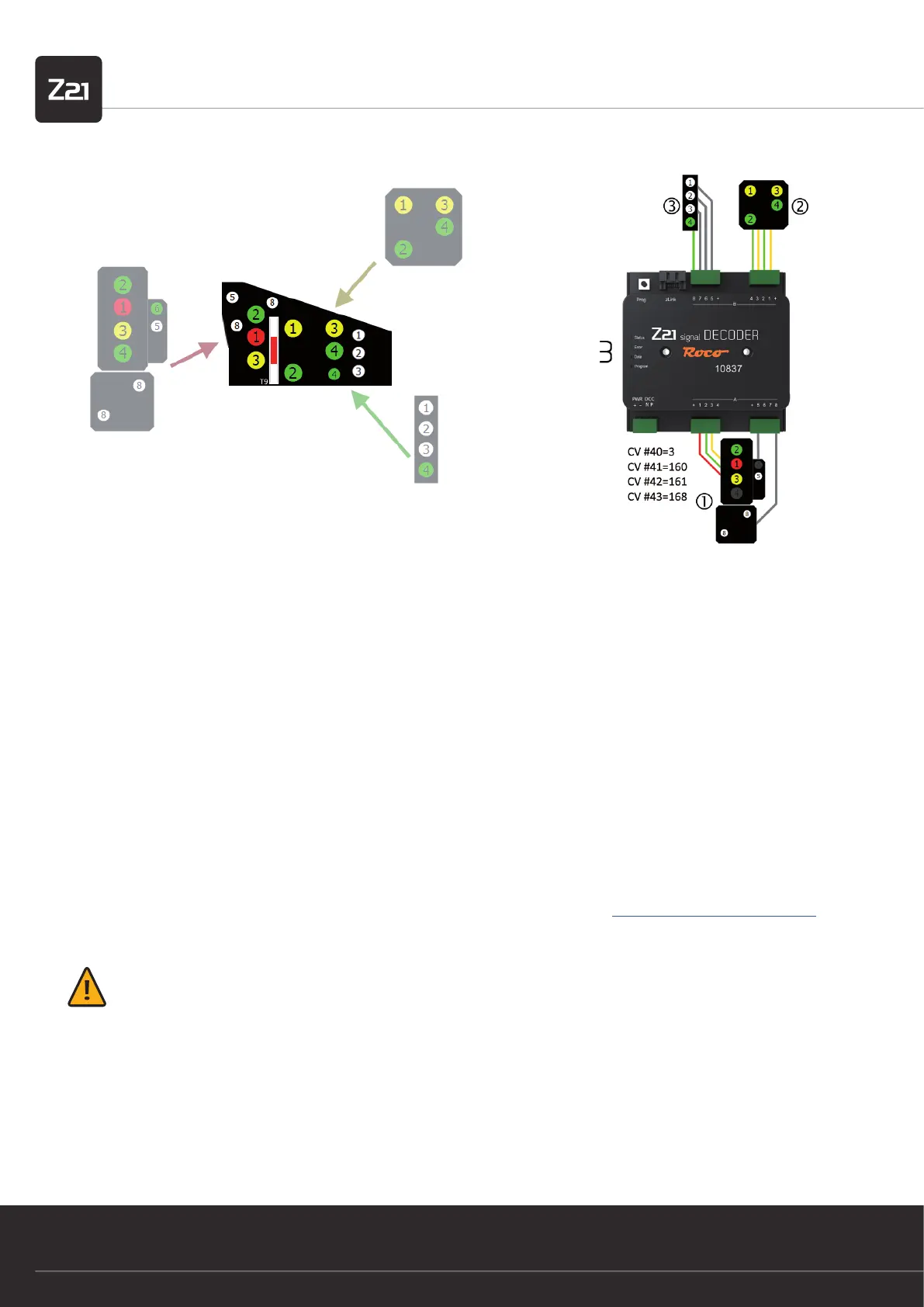

Modellbahnsteuerung
WWW.Z21.EU
10
4.3. Formsignale mit Magnetantrieb
Obwohl der Z21 signal DECODER in erster Linie für den Betrieb mit Lichtsignalen gebaut worden ist, können auch Formsignale ange-
schlossen werden, wenn sie folgende Bedingungen erfüllen:
• Antriebe mit Endabschaltung
• Stromaufnahme < 400 mA pro Antrieb
• gemeinsamer Pluspol
• eine Steuerleitung pro Signalbegriff
Verwenden Sie für den Betrieb mit Formsignalen ausschließlich jene Signalkon gurationen, die ausdrücklich für Formsignale ausgelegt
sind. Diese sind:
• Signal-ID: 162 (Hexadezimal: 0xA2) ÖBB Formhauptsignal
• Signal-ID: 163 (Hexadezimal: 0xA3) ÖBB Formvorsignal
• Signal-ID: 210 (Hexadezimal: 0xD2) DB Formhauptsignal
• Signal-ID: 211 (Hexadezimal: 0xD3) DB Formvorsignal
• Signal-ID: 213 (Hexadezimal: 0xD5) DB Sperrsignal
Beachten Sie dabei auch die weiteren Hinweise in den einzelnen Beschreibungen, die Sie in Anhang B – Signalkon gurationen nden
können.
ACHTUNG: Die von Viessmann erzeugten und auch von ROCO/FLEISCHMANN vertriebenen Formsignale mit zwei Antriebszyl-
indern benötigen positive Steuerimpulse (= gemeinsamer Minuspol)! Um diese Signale direkt anschließen zu können, würde
man beim Signal ein Steuermodul mit gemeinsamem Pluspol benötigen, welches aber nicht mehr erhältlich ist.
Die anderen Formsignale mit einem einzigen Antriebszylinder können direkt an den Decoder angeschlossen werden.
Bei ungekuppelten zwei ügeligen Formsignalen kann es beim Umschalten zwischen „Halt“ und „Fahrt mit Geschwindigkeitsbeschrän-
kung“ zu einer erhöhten Stromaufnahme kommen, weil dabei zwei Flügel gleichzeitig bewegt werden müssen. Um eine Kurzschluss-
meldung zu vermeiden, sind die Anschlüsse für diese Magnetantriebe in den entsprechenden Signalkon gurationen doppelt ausge-
führt.
