Français
75
La Z21
est une innovation de ROCO et Fleischmann.
4.2. Signaux lumineux
Les lampes des signaux sont raccordées aux sorties A1 à A8 et B1 à B8. Au niveau des douilles, la broche « + » désigne la broche Plus
commune.
ATTENTION : Tenez compte du fait que les DEL ne doivent être raccordées au décodeur qu’avec une résistance série de limita-
tion de courant, indépendamment du fait qu’elles soient utilisées à pleine puissance ou avec régulation. La valeur de résistance
dépendant beaucoup du type de DEL utilisé, il est impossible d’être plus ici exact. Les DEL du commerce peuvent normalement
être utilisées avec une résistance série de 2,2 à 10 kΩ. En cas de doute, commencez par une valeur de résistance plus élevée.
Il est possible de raccorder 2 à 4 signaux au niveau du décodeur Z21 signal. Le nombre de signaux peut être réglé via le bouton de
programmation (voir option 2 – régler le nombre de signaux) ou CV #40. Cela peut être réalisé encore plus facilement avec le Z21 pro
LINK, le nombre de signaux pouvant être sélectionné directement dans le menu « Settings ».
En fonction du nombre de signaux réglé, les signaux sont répartis de la manière suivante au niveau des bornes :
• 2 signaux : jusqu’à 8 sorties sont disponibles par signal, à savoir A1 à A8, ainsi que B1 à B8.
• 3 signaux : pour le premier signal, il est possible d’utiliser jusqu’à 8 sorties (A1 à A8). Deux autres signaux peuvent encore être
raccordés respectivement à 4 sorties, à savoir B1 à B4, ainsi que B5 à B8.
• 4 signaux : jusqu’à 4 sorties peuvent être utilisées par signal, à savoir A1 à A4, A5 à A8, B1 à B4 ainsi que B5 à B8.
2
3
4
2 2
2
111
3 34

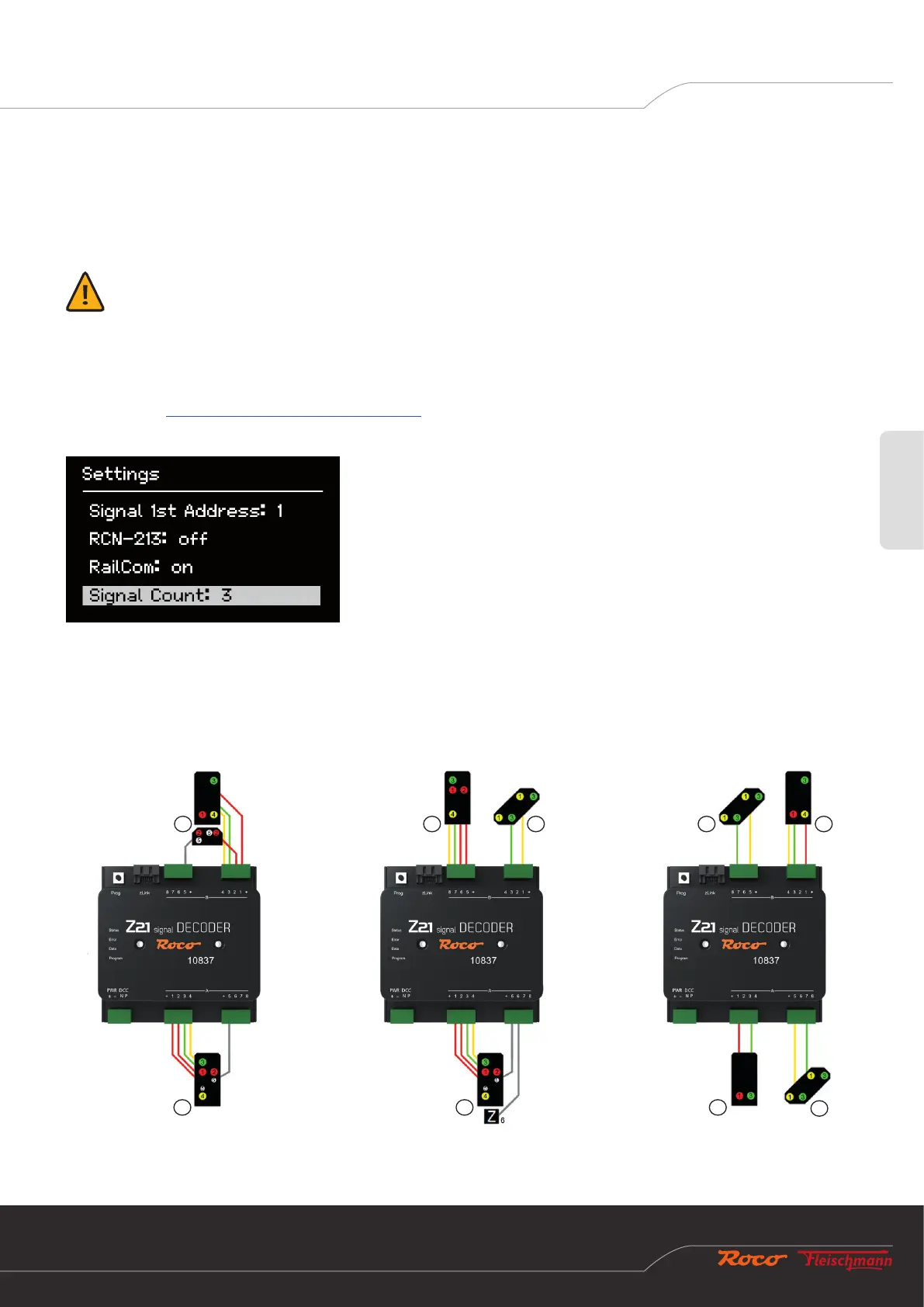

Exemples avec 2, 3 et 4 signaux en utilisant la conguration des signaux standard (« Universal »°).
