4. Anschließen des Z21 signal DECODER

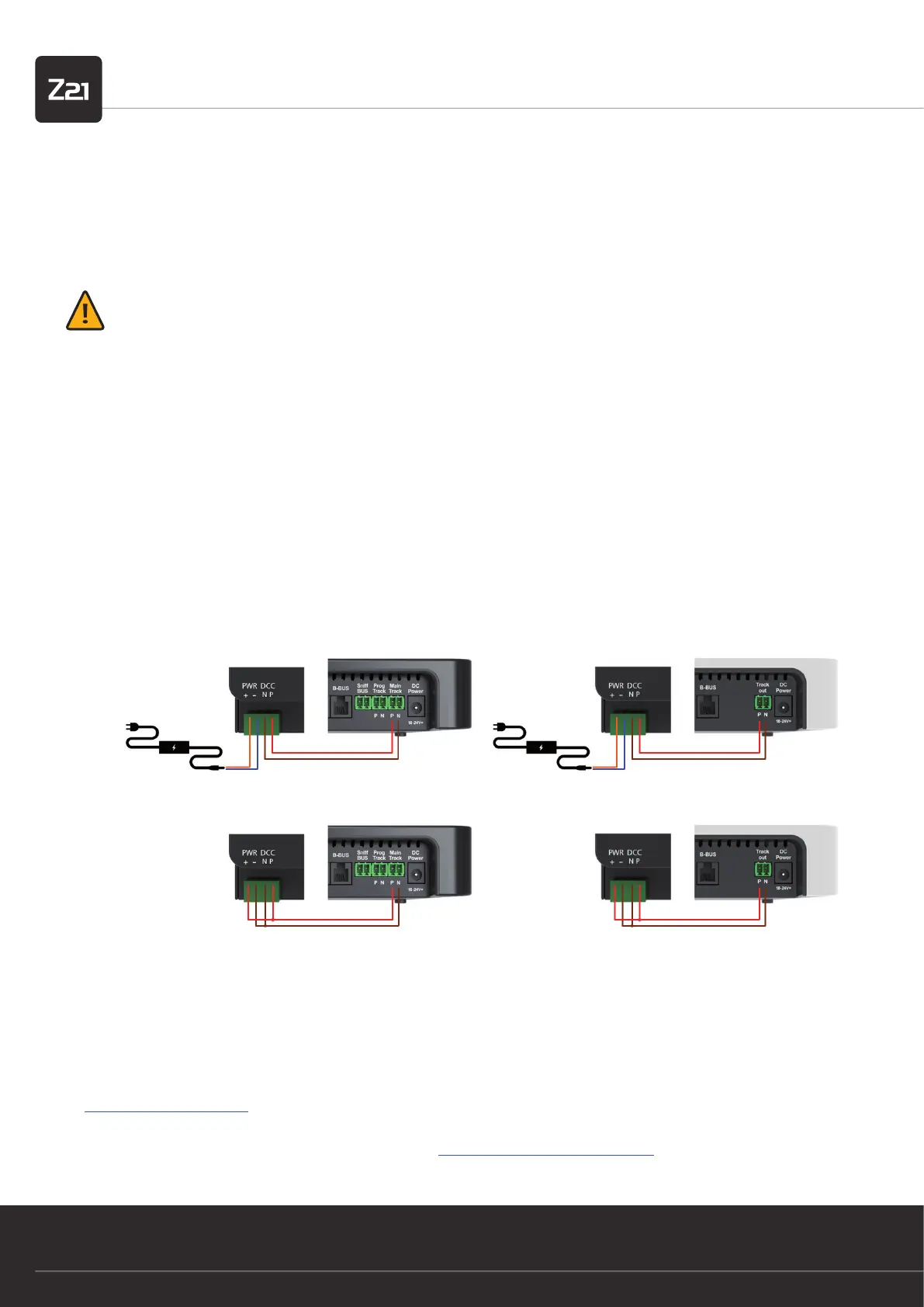

4.1. Stromversorgung und Zentrale
Die Stromversorgung des Z21 signal DECODER erfolgt über die Versorgungsklemmen „PWR +“ und „PWR -“. Sie können hier entweder
die DCC Digitalspannung vom Gleis oder alternativ ein Schaltnetzteil mit Gleichspannungsausgang anschließen.
INFORMATION: Über die Versorgungsklemmen bestimmen Sie gleichzeitig die Spannung an den Ausgangsklemmen für die
Signale.
Dieser Decoder darf nicht mit Wechselspannung versorgt werden, wie z.B. mit einem konventionellen Trafo.
Die Energieversorgung über ein eigenes Netzteil emp ehlt sich vor allem bei größeren Anlagen, weil dann die Energie für die Signale
nicht mehr von der Zentrale oder Booster entnommen werden muss. Außerdem bleiben so ggf. die Ausgänge auch beim Ausfall der
Schienenspannung (z.B. bei Notstopp) aktiv, was gerade für Beleuchtungen und Signale sehr praktisch sein kann.
Verbinden Sie dann die Eingänge „DCC N“ und „DCC P“ mit den entsprechenden Gleissignal-Ausgängen der Zentrale oder der Boos-
ter. Beachten Sie die korrekte Polarität von N und P vor allem dann, wenn Sie in Ihrem Z21-System auch RailCom
®
verwenden möchten.
Schaltnetzteil:
Spannung: 12 – 20 V DC
Ausgangsstrom: min. 2 A
Vor der ersten Verwendung muss der Signaldecoder programmiert werden, damit er weiß, auf welche Decoder-Adressen und Signal-
adressen er reagieren soll. Falls Sie den Z21 signal DECODER an einer Fremdzentrale betreiben, beachten Sie bitte die Informationen
im Betrieb an Fremdzentralen.
Das Programmieren der Adresse wird ausführlich im Abschnitt Option 1 – Adressen programmieren erklärt.
