roco Z21 Signal Decoder User Manual

Modellbahnsteuerung
WWW.Z21.EU
4

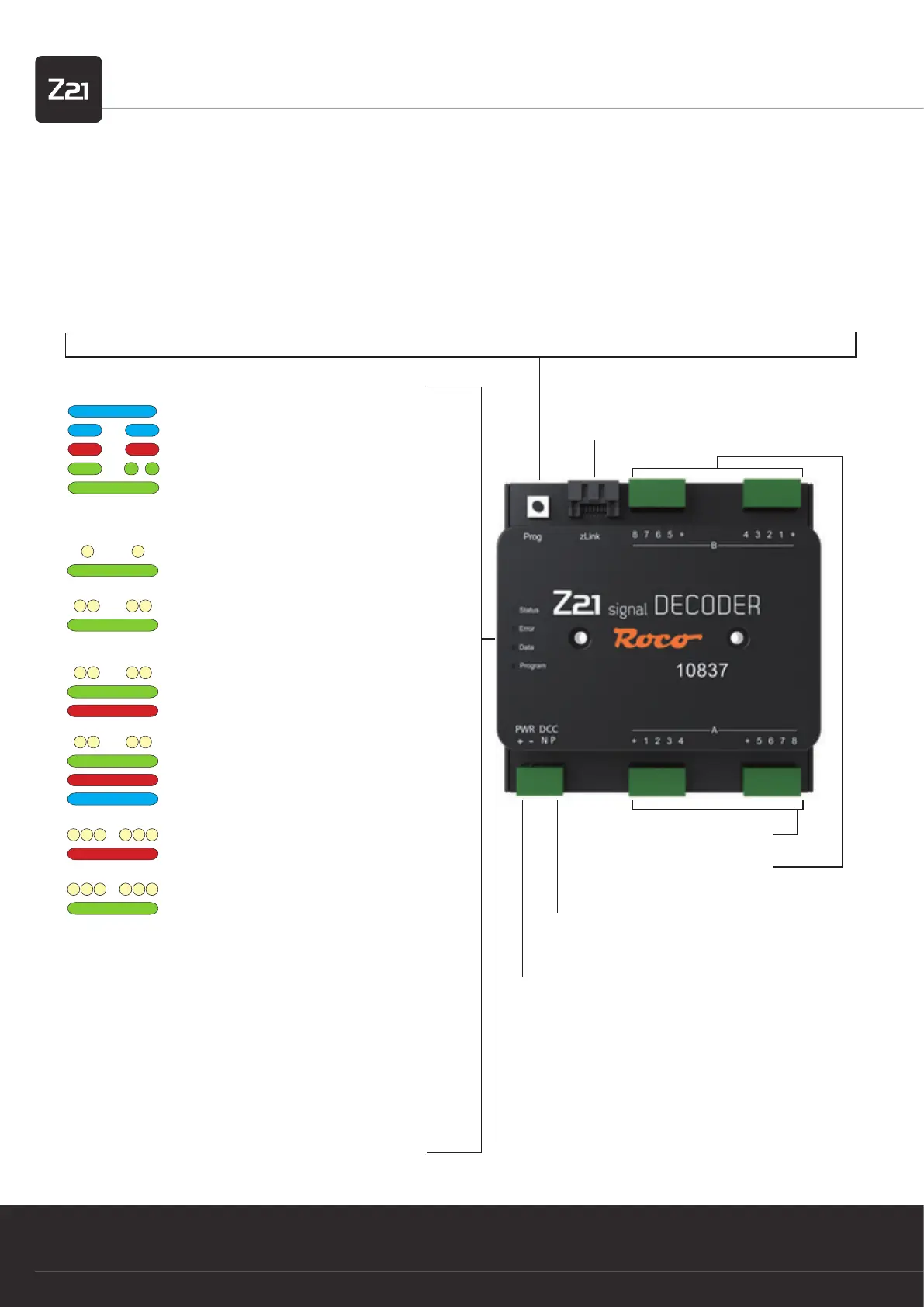

zLink
Schnittstelle für Kon guration und
Firmware Update
Programmiertaster im Normalbetrieb:
• halten bis „Program“ blinkt (min. 3 s):
Kon gurationsmodus
• halten bis alle LEDs leuchten (min. 8 s):
Zurücksetzen auf Werkseinstellungen
Programmiertaster im Kon gurationsmodus:
• kurz drücken:
Einstellung ändern (bei Option 2 und 3)
• halten bis „Status“ blau blinkt (min. 3 s):
nächste Option
Signalausgänge A 1 – 8
Signalausgänge B 1 – 8
pro Signal kon gurierbar
Gleissignal
DCC Signaleingang, von Zentrale oder Booster
Versorgung
vom Gleis oder Netzteil
12 – 20 V DC oder DCC Schienenspannung
min. 2 A z.B.: ROCO 10850
Option 1:
• Magnetartikel (z.B. Weichenbefehl) mit gewünschter Adresse
schalten
• Adresse wird vom Z21 signal DECODER übernommen
Option 2:
Die Anzahl der Signale kann durch kurzen Druck auf den Program-
miertaster geändert werden.
Option 3:
Der Adressierungs-Modus kann durch kurzen Druck auf den Pro-
grammiertaster geändert werden.
1. Kurzanleitung
LEDs im Normalbetrieb:
LEDs im Kon gurationsmodus
leuchtet blau Gleissignal vorhanden
blinkt blau Kein 3 Gleissignal
blinkt rot Kurzschluss
blinkt grün Daten empfangen
leuchtet grün Adressierung gem. RCN-213
blinkt 1 x weiß Option 1: Adresse einstellen
leuchtet grün
blinkt 2 x weiß Option 2: Anzahl Signale=2
leuchtet grün
blinkt 2 x weiß Option 2: Anzahl Signale=3
leuchtet grün
und rot
blinkt 2 x weiß Option 2: Anzahl Signale=4
leuchtet grün
und rot
und blau
blinkt 3 x weiß Option 3: Adressierung
leuchtet rot kompatibel mit ROCO
oder
blinkt 3 x weiß Option 3: Adressierung
leuchtet grün gemäß RCN-213
