Modellbahnsteuerung
WWW.Z21.EU
28
Signalbegriffe
Für die Spalten DCC
basic
siehe Schaltbefehle im herkömmlichen DCC
basic
Format, und für die Spalte DCCext siehe Schaltbefehle im neuen
DCC
ext
Format und Z21.

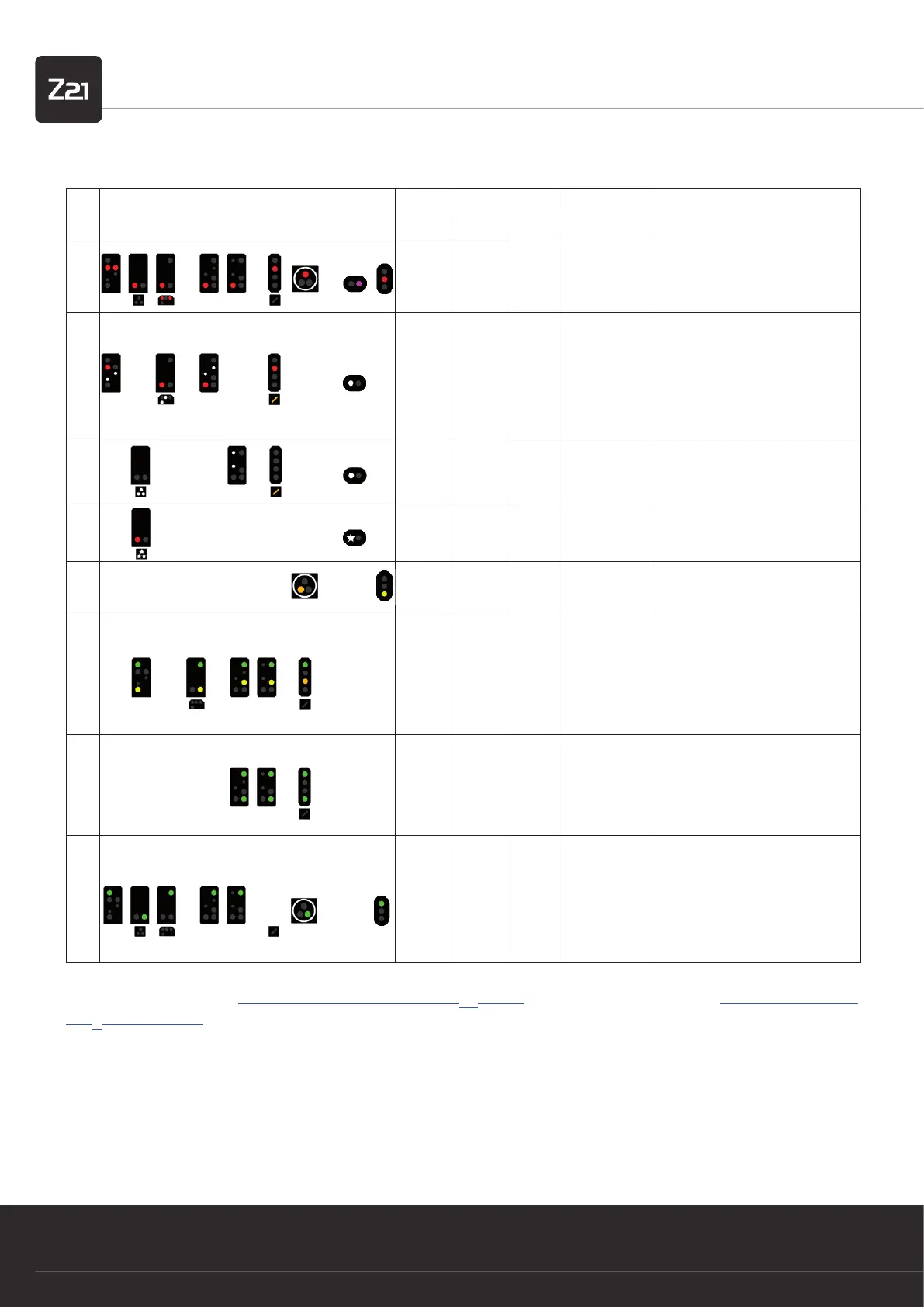

Die hier gezeigten Gra ken zeigen nur eine Auswahl an möglichen Signalschirmen. Die Beispiele sollen vor allem die Logik innerhalb
dieser Signalkon guration verdeutlichen, und selbstverständlich können auch Signalschirme mit einer reduzierten Lampenanzahl an-
geschlossen und betrieben werden. Es gilt aber wie beim Vorbild: schalten Sie keinen Signalbegriff, wenn dieser zwar theoretisch ver-
fügbar ist, aber vom tatsächlich angeschlossenen Signal aufgrund einer nicht bestückten Lampe gar nicht korrekt angezeigt werden
kann. Es liegt in der Verantwortung des Benutzers, nur sinnvolle und tatsächlich darstellbare Signalbegriffe zu verwenden.
Nr. Bild DCC
ext
DCC
basic
Name Beschreibung
Trigger Mode
1
0
0x00
1R Stop
Halt
SNCF: rot = Sémaphore S,
violett = Carré voilet Cv
2
65
0x41 2R Shunt go
Rangierfahrtsignal (Sh1)
Verschubverbot aufgehoben
Erlaubnis zur Vorbeifahrt am
„Halt“ zeigenden Signal
SBB: Hilfssignal L.
SNCF: Feu blanc M
3
69
0x45
3G Substitution
Fahrverbot aufgehoben, die ro-
ten Hauptlichter sind erloschen.
4
70
0x46
4G Blink
Blinkendes Ersatzsignal, Zs8, ...
SNCF: Feu blanc clignotant (M)
5
68
0x44
4R Warning
Kündigt einen Haltbegriff an
SNCF: Avertissement A
6
4
0x04
2G Go 40
Fahrt mit Geschwindigkeits-be-
schränkung (40 km/h)
Mittels Klemme 6 kann hier op-
tional auch ein Richtungs- (Zs2)
oder Geschwindigkeitssanzeiger
(Zs3) mit eingeschaltet werden.
7
6
0x06
3R Go 60
Fahrt mit Geschwindigkeits-be-
schränkung (60 km/h)
Zweites grünes Licht, oder Ge-
schwindigkeitssanzeiger an
Klemme 7.
8
16
0x10
1G Go
Freie Fahrt
Mittels Klemme 6 kann hier op-
tional auch ein Richtungs- (Zs2)
oder Geschwindigkeitssanzeiger
(Zs3) mit eingeschaltet werden.
SNCF: Voie Libre VL
