Commande de chemin de fer miniature
WWW.Z21.EU
96
Notions du signal
Pour les colonnes DCC
basic
, voir Commandes d’activation dans le format usuel DCC
basic
Format, et pour la colonne DCCext voir Comman-
des d‘activation dans le nouveau format DCC
ext
et Z21.

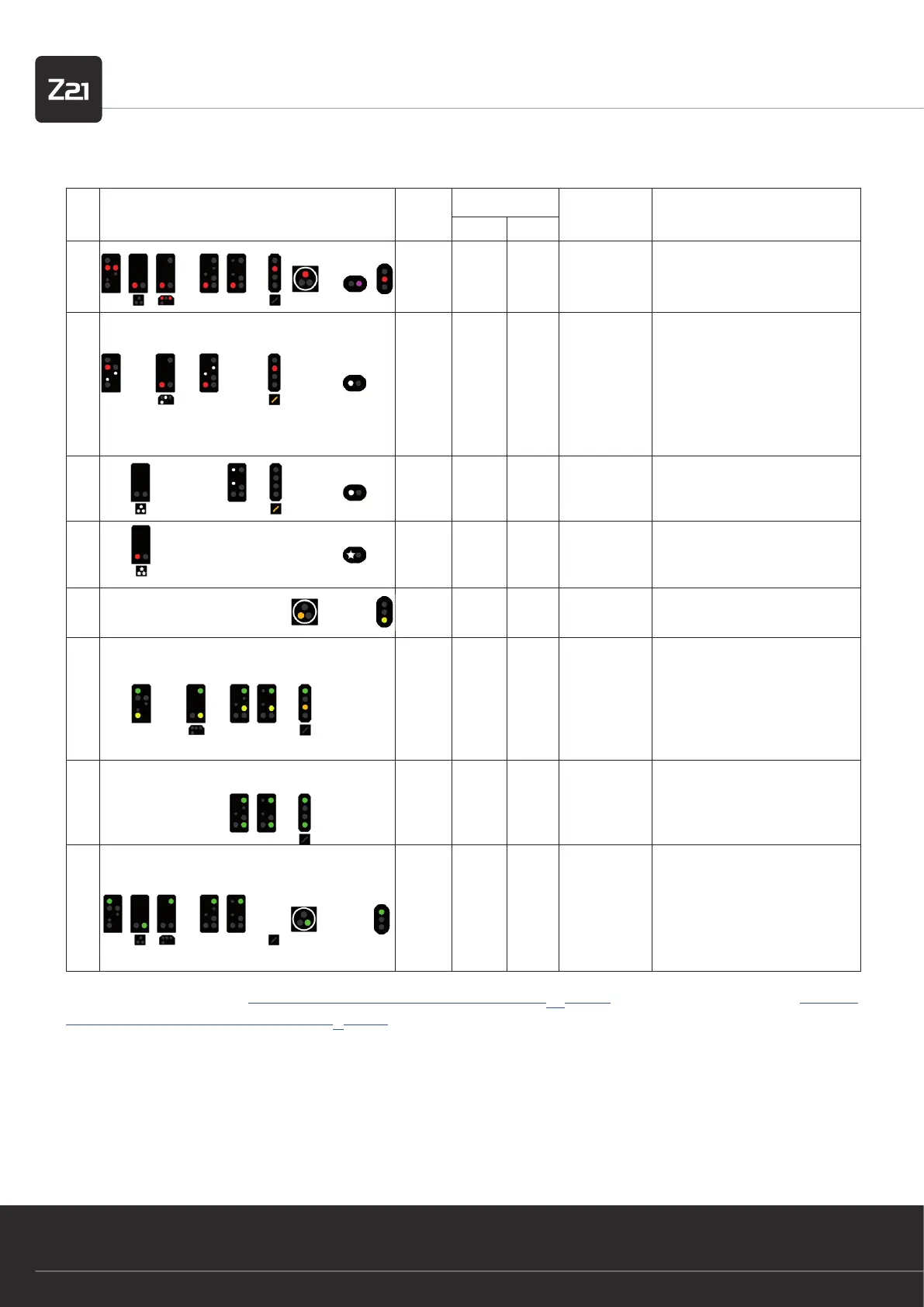

Les graphiques représentés ici illustrent uniquement une sélection des écrans de signaux possibles. Les exemples doivent notamment
illustrer la logique dans cette conguration des signaux et naturellement il est également possible de raccorder et d’utiliser des écrans
de signaux avec un nombre réduit de lampes. Comme dans le modèle, ne commutez aucune notion lorsqu’elle est certes théoriquement
disponible, mais ne peut pas être afchée correctement par le signal effectivement raccordé en raison d’une lampe non équipée. Il
relève de la responsabilité de l’utilisateur de n'utiliser que des notions de signaux judicieuses et effectivement représentables.
N° Illustration DCC
ext
DCC
basic
Nom Description
Trigger Mode
1
0
0x00
1R Stop
Arrêt
SNCF : rouge = Sémaphore S,
violet = Carré violet Cv
2
65
0x41 2R Shunt go
Signal de manœuvre (Sh1)
Interdiction de déplacement an-
nulée
Autorisation de passage au ni-
veau du signal « Arrêt »
SBB : Signal auxiliaire L.
SNCF : Feu blanc M
3
69
0x45
3G Substitution
Interdiction de conduite annulée,
les feux principaux rouges sont
éteints.
4
70
0x46
4G Blink
Signal de remplacement cligno-
tant, Zs8, ...
SNCF : Feu blanc clignotant (M)
5
68
0x44
4R Warning
Annonce une notion d’arrêt
SNCF : Avertissement A
6
4
0x04
2G Go 40
Trajet avec limitation de vitesse
(40 km/h)
Grâce à la borne 6 il est égale-
ment possible d’activer ici en
option un indicateur de direction
(Zs2) ou de vitesse (Zs3).
7
6
0x06
3R Go 60
Trajet avec limitation de vitesse
(60 km/h)
Deuxième lumière verte, ou indi-
cateur de vitesse borne 7.
8
16
0x10
1G Go
Trajet libre
Grâce à la borne 6 il est égale-
ment possible d’activer ici en
option un indicateur de direction
(Zs2) ou de vitesse (Zs3).
SNCF : Voie Libre VL
