DEUTSCH
131

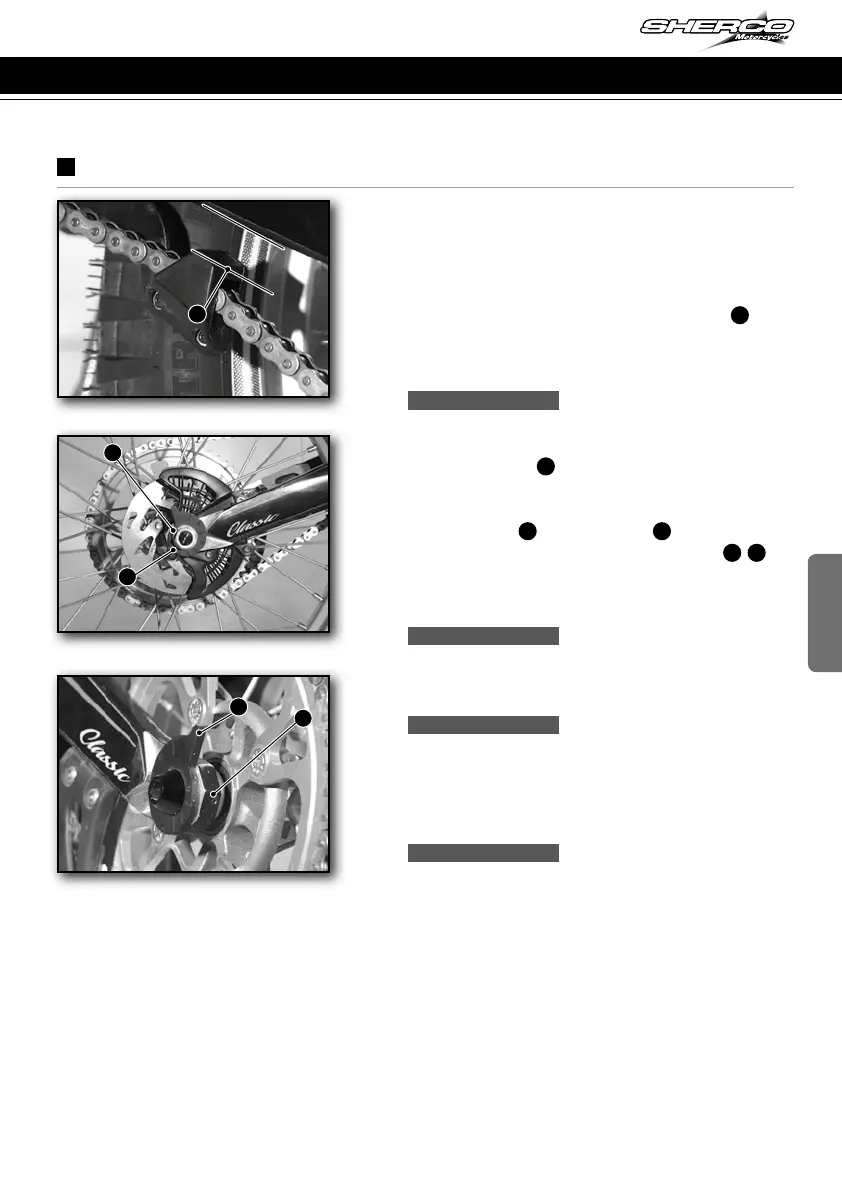

Kettenspannung einstellen
Auf die ordnungsgemäße Instandhaltung der Kette
muss ganz besonders geachtet werden, da die
nutzbare Lebensdauer der Einheit aus Zahnrad und
Zahnkranz sowie der Kette selbst davon abhängt.
Der Bereich für die Überprüfung
A
der
Kettenspannung bendet sich neben dem Spanner,
wie auf der nebenstehenden Abbildung dargestellt.
Die Kettenschwingung im Aktionsbereich des
Gleitstücks des Spanners muss zwischen 10 und
15 mm betragen
A
.
Zum Durchführen der Einstellung:
- Die Mutter
B
und die Achse
E
vom Rad lösen.
- Die 2 Exzenter symmetrisch drehen,
C
D
bis
die richtige Kettenspannung erreicht wird.
Das Motor vertikal abstellen und durch den vorderen
Teil blockieren.
Die Position der beiden Exzenter muss symmetrisch
sein, um eine korrekte Ausrichtung zwischen
der Antriebsplatte und dem Zahnrad der Kette
sicherzustellen.
Die Spannung und den Zustand der Kette sowie
ihre Schmierung regelmäßig prüfen. Siehe
Instandhaltungstabelle.
WARNUNG
WARNUNG
WARNUNG
WARNUNG
B
C
A
E
D
