SICK WT24-2 Series - 寸法図

104.1 寸法図
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

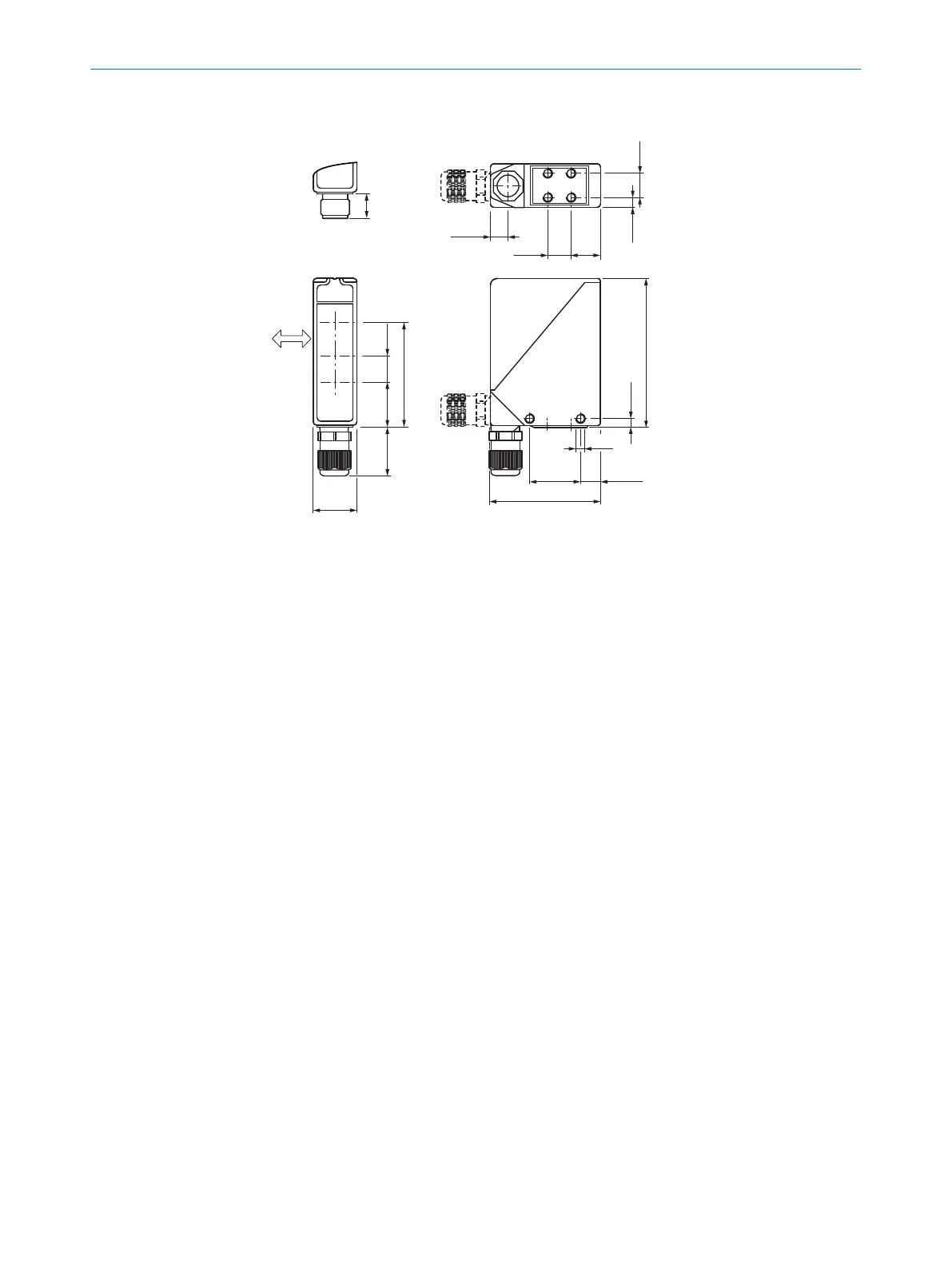

図 64: 寸法図
1
照準用切欠き部
2
信号強度表示灯
3
検出対象物の優先方向
4
投光器光軸の中心
5
光軸中心、近距離領域の受光器
6
光軸中心、長距離領域の受光器
7
取付ネジ M5、深さ 6 mm
8
取付ネジ M5、貫通
9
M16 コネクタまたはオスコネクタ 90°旋回可能
