1
LED d’affichage jaune
2
Potentiomètre :
réglage de la distance
de commutation
3
Commutateur : clair
(C) / sombre (S)
4
Commutateur :
NPN/PNP
5
Potentiomètre :
réglage de la tempori‐
sation t
2
6
Potentiomètre :
réglage de la tempori‐
sation t
1
7
Potentiomètre :
réglage de l’incrément
de temps
1
LED d’affichage jaune
2
Potentiomètre :
réglage de la distance
de commutation
3
Commutateur : clair
(C) / sombre (S)
4
Commutateur :
NPN/PNP
2
Potentiomètre :
réglage de la distance
de commutation
3
Commutateur : clair
(C) / sombre (S)
4
Potentiomètre :
réglage de la tempori‐
sation t
2
5
Potentiomètre :
réglage de la tempori‐
sation t
1
6
Potentiomètre :
réglage de l’incrément
de temps
2
Potentiomètre :
réglage de la distance
de commutation
3
Commutateur : clair
(C) / sombre (S)
31 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).
Respecter le couple de serrage maximum autorisé du capteur de 2 Nm.
Tenir compte de la direction préférentielle de l’objet par rapport au capteur, voir voir
"Plan coté", page 46.
32 Installation électrique
Le raccordement des capteurs doit s’effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
– Raccordement par connecteur : respecter l’affectation des broches : si le cou‐
vercle est ouvert, le connecteur mâle peut être pivoté à l’horizontale ou à la verti‐
cale
– Raccordement sur bornier : respecter le diamètre de câble autorisé de 5 à 10 mm.
Si le couvercle est ouvert, le presse étoupe M16 peut être pivoté à l’horizontale ou
à la verticale. Desserrer le presse étoupe M16 et retirer les bouchons
d’étanchéité. Poser le câble d’alimentation hors tension et raccorder le capteur
selon tableau 22 et tableau 24. Resserrer le presse étoupe M16 avec le joint pour
atteindre l’indice de protection IP de l’appareil.

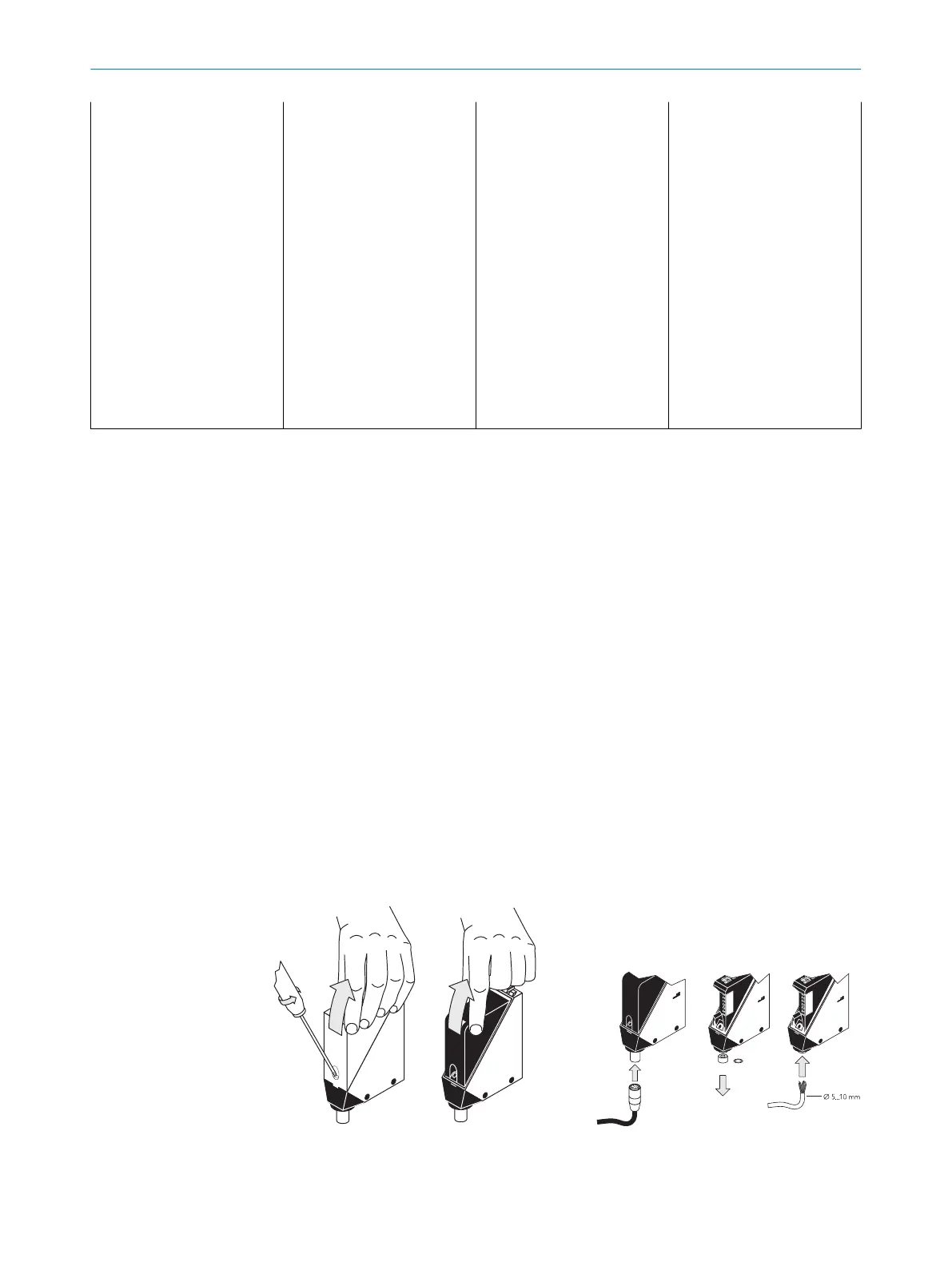

Illustration 17: Ouverture du capteur Illustration 18: Raccordement électrique
31 MONTAGE
36
8008784.14BT | SICK
