SICK WT24-2 Series User Manual

39.1 Plan coté
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

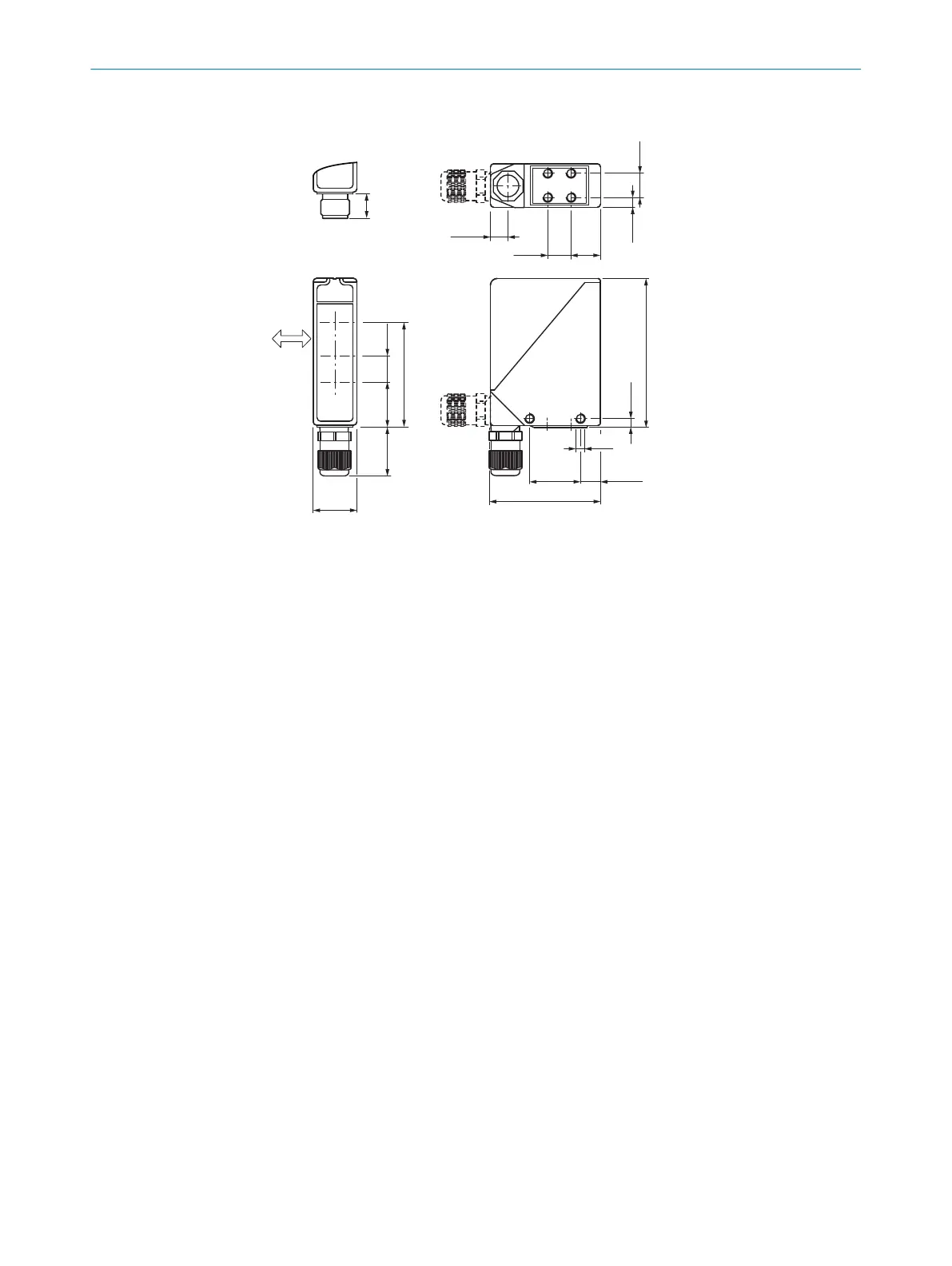

Illustration 24: Plan coté
1
rainure d'alignement
2
témoin de réception
3
sens recommandé de l'objet à détecter
4
centre de l'axe optique émetteur
5
centre de l'axe optique, récepteur dans une zone proche
6
centre de l'axe optique, récepteur dans une zone éloignée
7
filetage de fixation M5, profondeur de 6 mm
8
filetage de fixation M5, passage
9
presse étoupe M16 ou connecteur mâle orientable à 90°
39 CARACTÉRISTIQUES TECHNIQUES
46
8008784.14BT | SICK
Subject to change without notice
