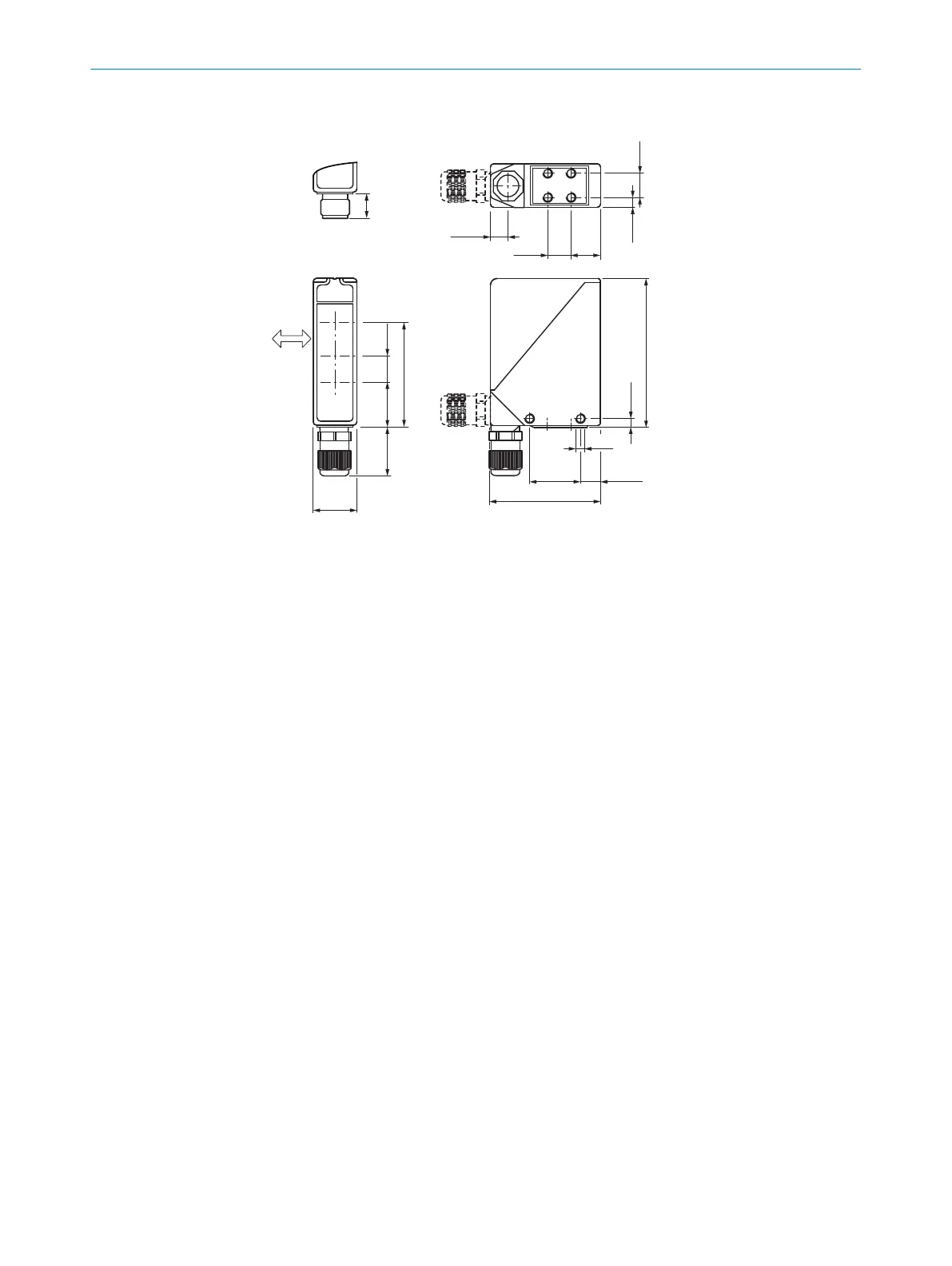

26.1 Maßzeichnung
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9
Abbildung 16: Maßzeichnung
1
Visiernut
2
Gelbe Anzeige LED
3
Vorzugsrichtung des Tastguts
4
Mitte Optikachse Sender
5
Mitte Optikachse, Empfänger im Nahbereich
6
Mitte Optikachse, Empfänger im Fernbereich
7
Befestigungsgewinde M5, 6 mm tief
8
Befestigungsgewinde M5, Durchgang
9
M16-Verschraubung bzw. Stecker um 90°schwenkbar
TECHNISCHE DATEN 26
8008784.14BT | SICK
Subject to change without notice
