2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H) / scuro (D)
4
Commutatore:
NPN/PNP
5
Potenziometro: impo‐
stazione ritardo t
2
6
Potenziometro: impo‐
stazione ritardo t
1
7
Potenziometro: impo‐
stazione scala tempo‐
rale
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H) / scuro (D)
4
Commutatore:
NPN/PNP
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H) / scuro (D)
4
Potenziometro: impo‐
stazione ritardo t
2
5
Potenziometro: impo‐
stazione ritardo t
1
6
Potenziometro: impo‐
stazione scala tempo‐
rale
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H) / scuro (D)
57 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il programma per accessori
SICK).
Rispettare la coppia di serraggio massima consentita del sensore di 2 Nm.
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. v. "Disegno
quotato", pagina 77.
58 Installazione elettrica
Il collegamento del sensore deve avvenire in assenza di tensione. In base al tipo di col‐
legamento si devono rispettare le seguenti informazioni:
– Collegamento connettore maschio: rispettare l’occupazione del pin: se il coperchio
è aperto, il connettore maschio può essere orientato in direzione orizzontale e ver‐
ticale
– Collegamento del morsetto: rispettare il diametro del conduttore consentito da 5 a
10 mm. Se il coperchio è aperto, il collegamento a vite M16 può essere orientato
in direzione orizzontale e verticale Sciogliere il collegamento a vite e rimuovere le
guarnizioni. Realizzare la linea di alimentazione senza tensione e collegare il sen‐
sore secondo tabella 42 etabella 44 . Riavvitare il collegamento a vite M16 con la
guarnizione per garantire il grado di protezione IP del dispositivo.

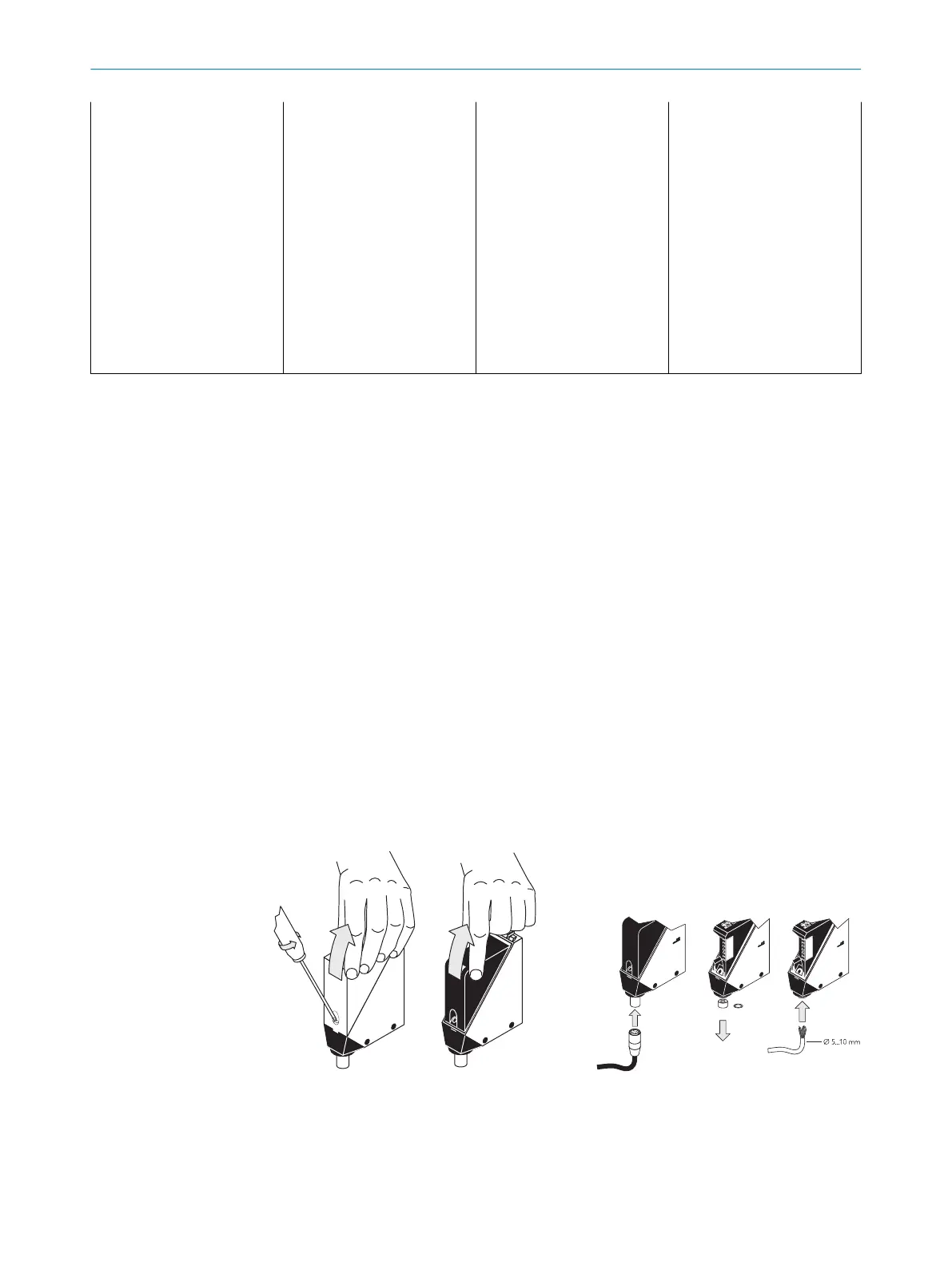

Figura 33: Aprire il sensore Figura 34: Allacciamento elettrico
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione di tensione.
Spiegazioni sullo schema di collegamento (tabelle 2-7) che sono suddivise in dispositivi
DC e AC/DC:
57
MONTAGGIO
66
8008784.14BT | SICK
Subject to change without notice
