Entrada de teste
Entrada de teste: os sensores WT24-2B / -V dispõem de uma entrada de teste (“ET” ou
“Teste” no esquema de conexões [ver "WT24-2Bxxx, WT24-2Vxxx", página 52 e ver
tabela 37]), através da qual o emissor é desligado, permitindo assim verificar o seu
funcionamento correto: ao utilizar conectores fêmea do cabo com indicadores LED, cer‐
tificar-se de que a ET tenha o pin-out adequado.
Quando o objeto for detectado, ativar a entrada de teste (ver o esquema de conexões
[ver "WT24-2Bxxx, WT24-2Vxxx", página 52 e ver tabela 37], PNP: TE → M). O LED de
emissão é desligado ou há a simulação, de que nenhum objeto foi detectado. Para veri‐
ficar a função, consultar a tabela a seguir. Se a saída de comutação não se comportar
de acordo com a tabela, verificar as condições de uso. Ver o item Diagnóstico de erros.

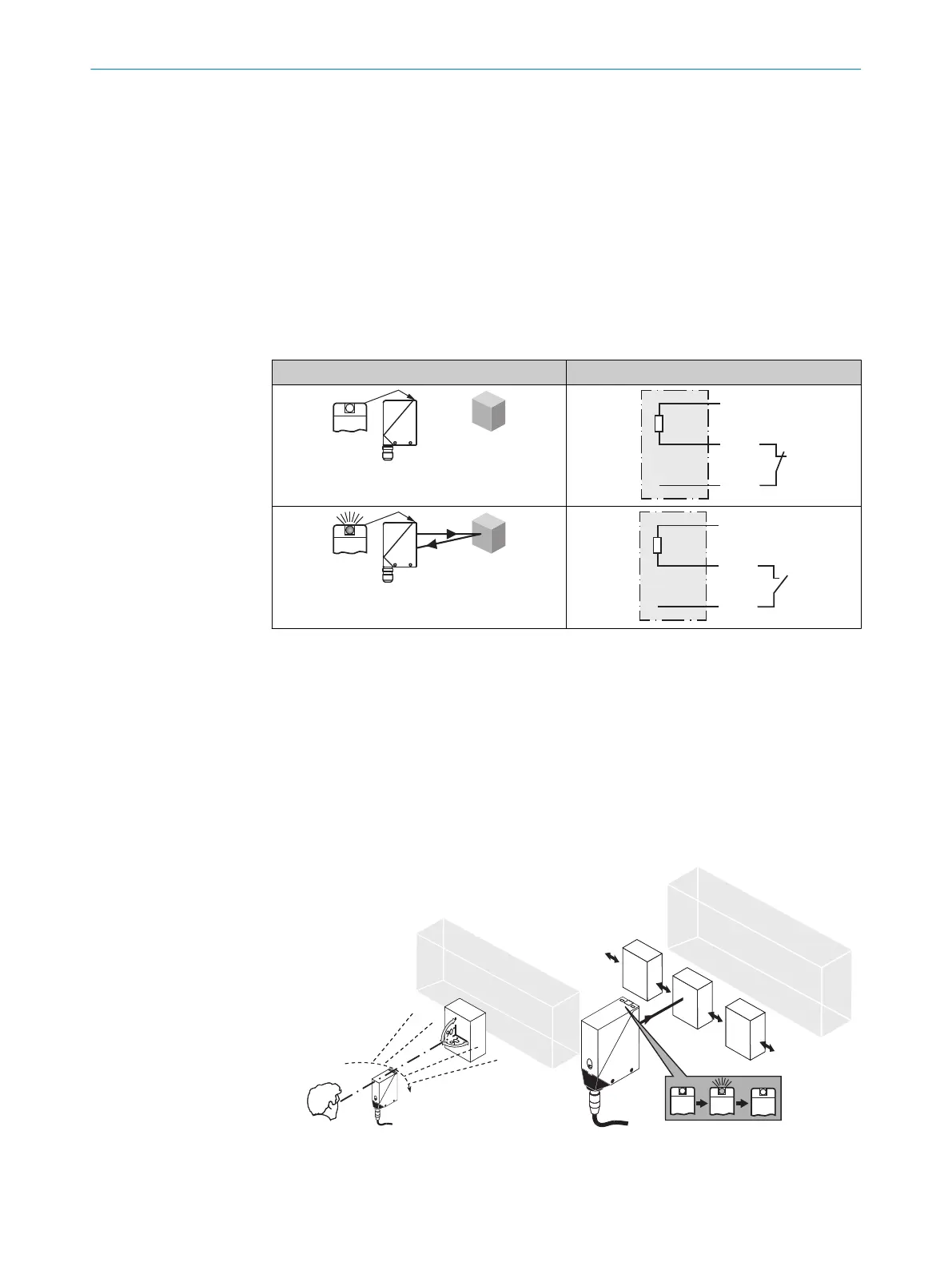

Tabela 37: Teste
Teste
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
47 Colocação em operação
1 Alinhamento
WT24-2Xx4x, -2Xx5x: alinhar o sensor ao objeto. Selecionar o posicionamento de forma
que o feixe da luz de emissão vermelha incida sobre o centro do objeto. Certificar-se de
que a abertura ótica (vidro frontal) do sensor esteja completamente livre [ver figura 27 e
figura 28].
WT24-2Xx1x, -2Xx2x: alinhar o sensor ao objeto. Selecionar o posicionamento de forma
que a luz infravermelha (invisível) incida sobre o centro do objeto. O alinhamento correto
só pode ser verificado através dos indicadores LED. Ver figura 27 e figura 28. Certificar-se
de que a abertura ótica (vidro frontal) do sensor esteja completamente livre.
Figura 27: Alinhamento Figura 28: Alinhamento 2
2 Distância de comutação
FUNÇÕES ADICIONAIS 46
8008784.14BT | SICK
