65.1 Disegno quotato
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

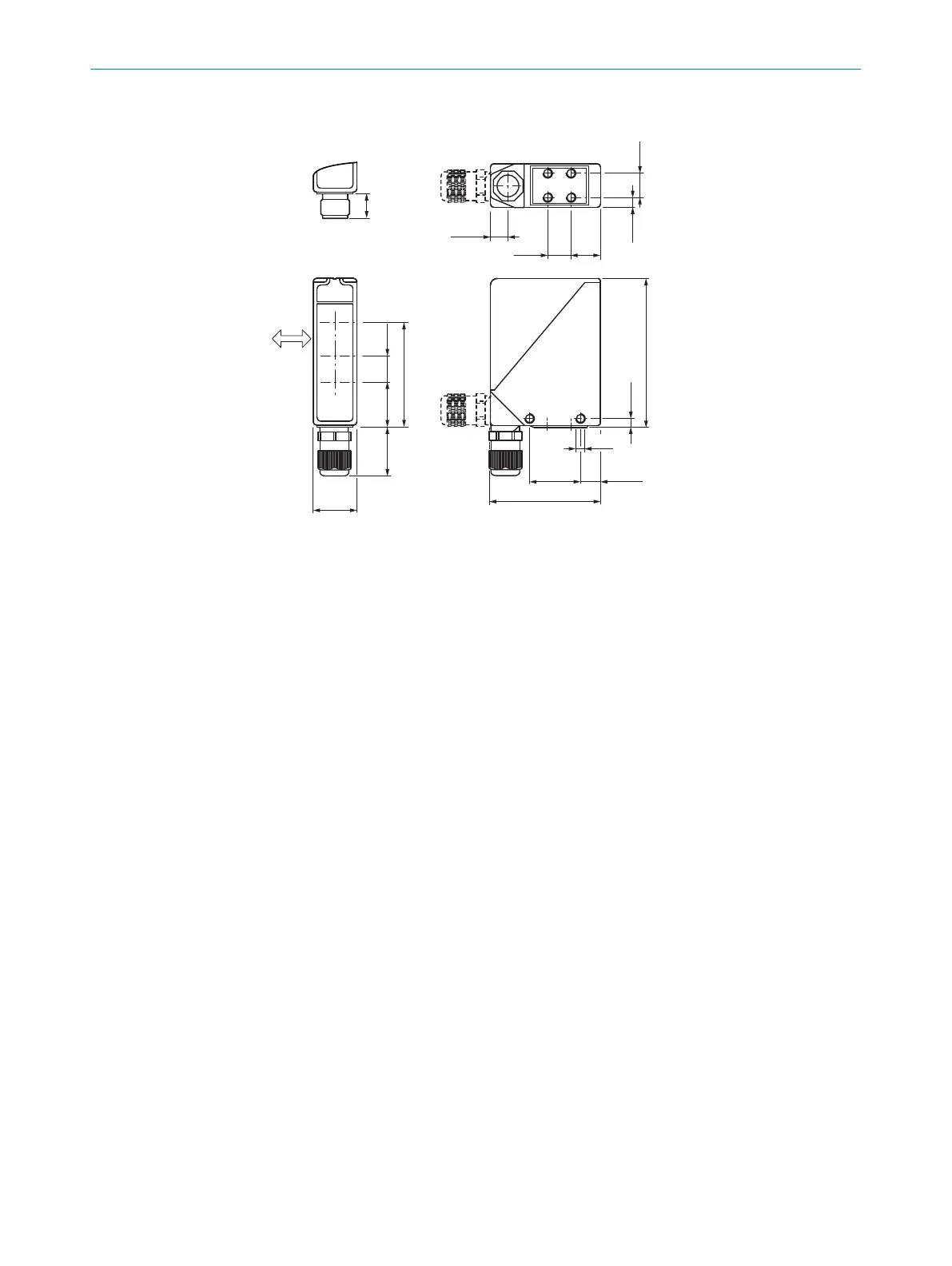

Figura 40: Disegno quotato
1
fessura di ispezione
2
indicatore di ricezione
3
direzione preferenziale dell'oggetto
4
centro asse ottico trasmettitore
5
centro asse, ottico ricevitore in campo vicino
6
centro asse, ottico ricevitore in campo lontano
7
filettatura di fissaggio M5, 6 mm profondità
8
filettatura di fissaggio M5, passante
9
collegamento a vite M16 o connettore maschio orientabile di 90°
DATI TECNICI 65
8008784.14BT | SICK
Subject to change without notice
77
