1
LED indicador amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H) / oscuro (D)
4
Conmutador:
NPN/PNP
5
Potenciómetro: ajuste
del tiempo de retardo
t
2
6
Potenciómetro: ajuste
del tiempo de retardo
t
1
7
Potenciómetro: ajuste
de la fase de tiempo
1
LED indicador amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H) / oscuro (D)
4
Conmutador:
NPN/PNP
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H) / oscuro (D)
4
Potenciómetro: ajuste
del tiempo de retardo
t
2
5
Potenciómetro: ajuste
del tiempo de retardo
t
1
6
Potenciómetro: ajuste
de la fase de tiempo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H) / oscuro (D)
70 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 2 Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase véase
"Dibujo acotado", página 92.
71 Instalación eléctrica
La conexión de los sensores debe ser sin tensión. Debe tenerse en cuenta la siguiente
información en función del tipo de conexión:
Conexión de enchufes: respetar la asignación de terminales. Si la tapa está
abierta el conector macho puede articularse hacia la horizontal y la vertical
Conexión de bornes: respete el diámetro de cable admisible de 5 a 10 mm. Si la
tapa está abierta el racor M16 puede orientarse horizontal y verticalmente. Aflojar
el racor M16 y retirar los tapones de obturación. Acometer el cable de alimen‐
tación sin tensión y conectar el sensor según tabla 52 y tabla 54. Volver a enros‐
car el racor M16 con obturación para garantizar el tipo de protección IP del dispo‐
sitivo.

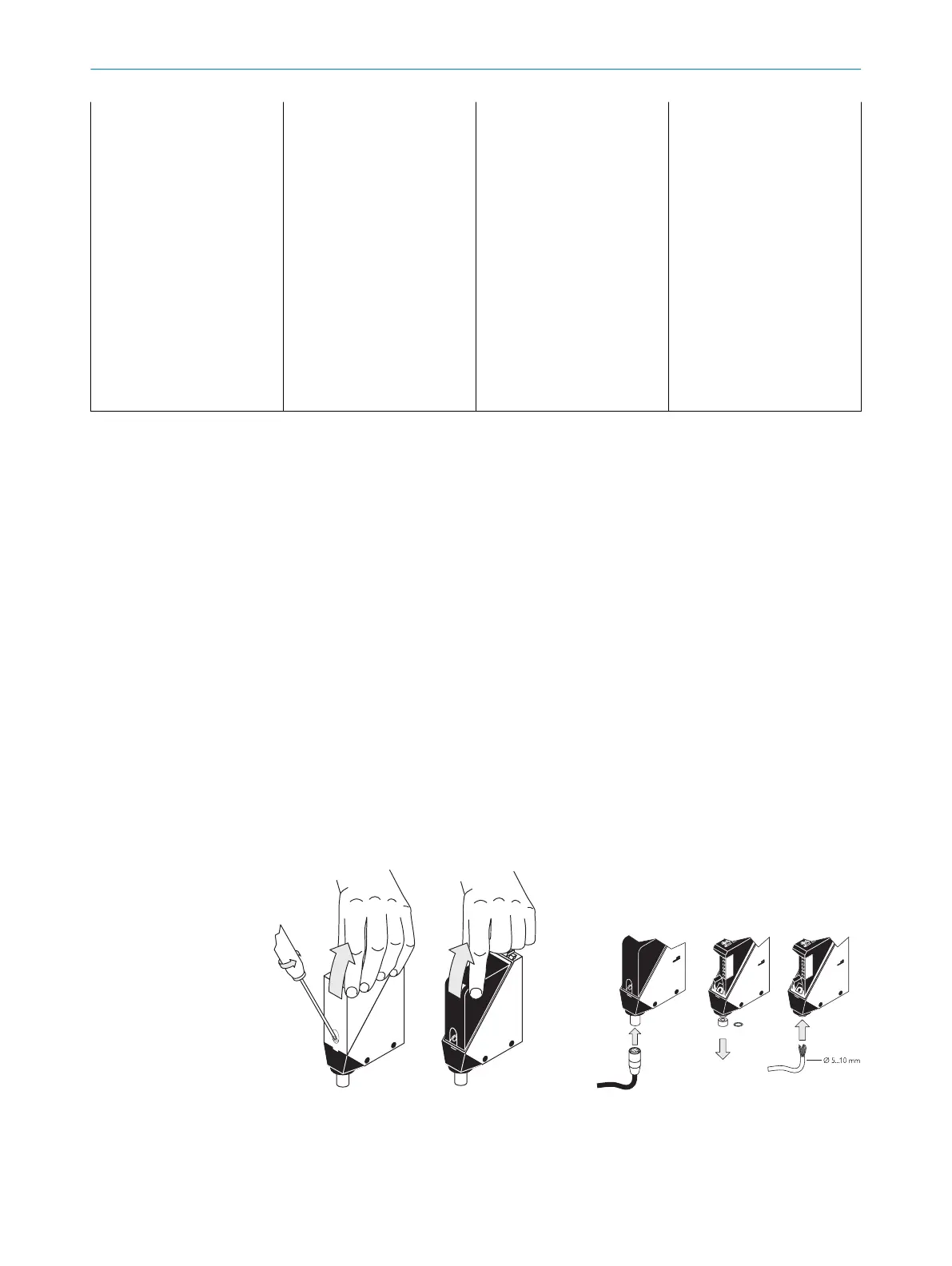

Figura 41: Apertura del sensor Figura 42: Conexión eléctrica
No aplicar o conectar la fuente de alimentación hasta que no se hayan finalizado todas
las conexiones eléctricas.
70
MONTAJE
82
8008784.14BT | SICK
