78.1 Dibujo acotado
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

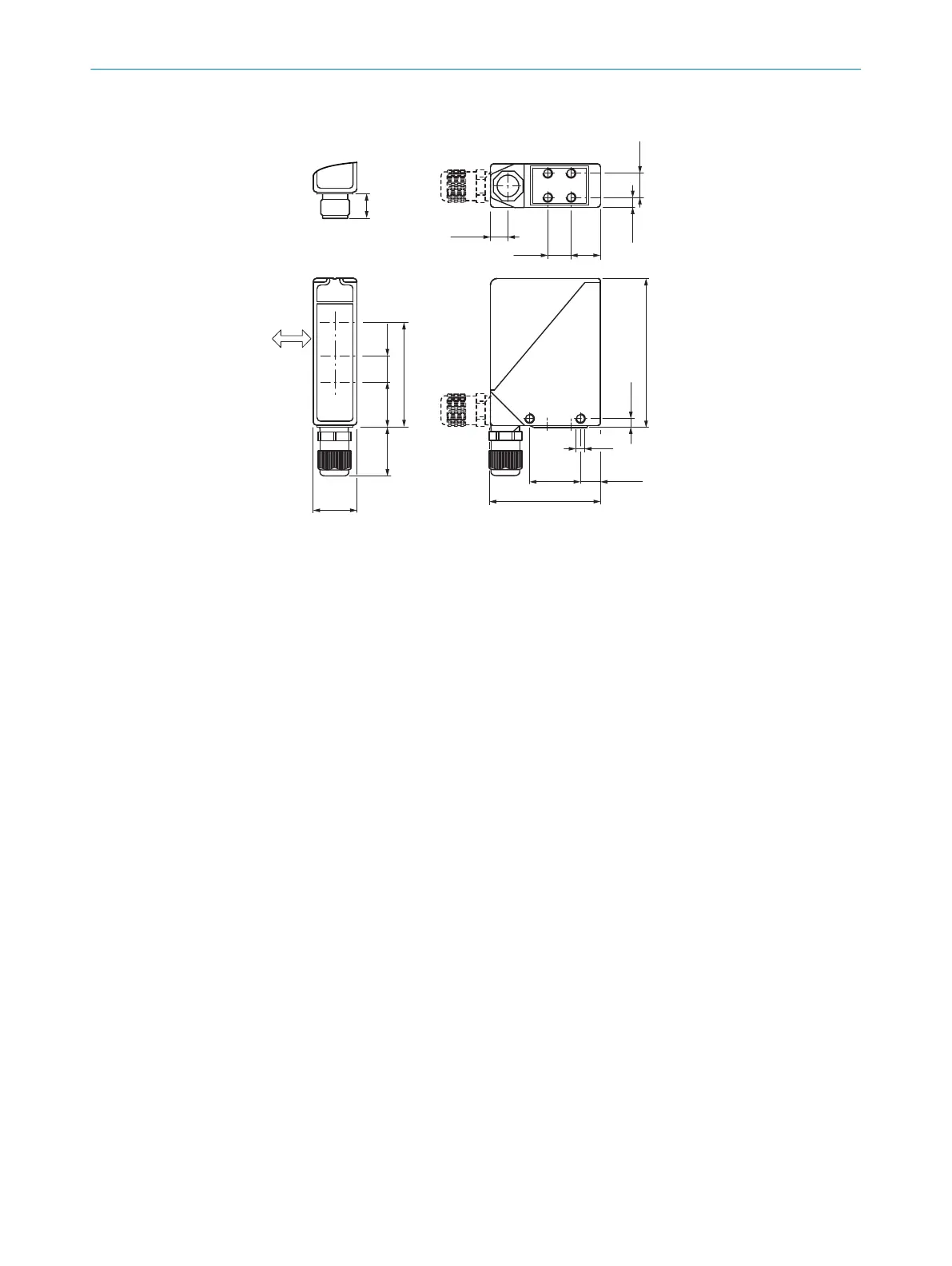

Figura 48: Dibujo acotado
1
ranura de mira
2
indicador de recepción
3
sentido preferente del material
4
centro del eje óptico del transmisor
5
centro del eje óptico, receptor a corta distancia
6
centro del eje óptico, receptor a larga distancia
7
rosca de fijación M5, 6 mm de fondo
8
rosca de fijación M5, paso
9
unión roscada M16 o conector macho orientable 90°
