117.1 Габаритный чертёж
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

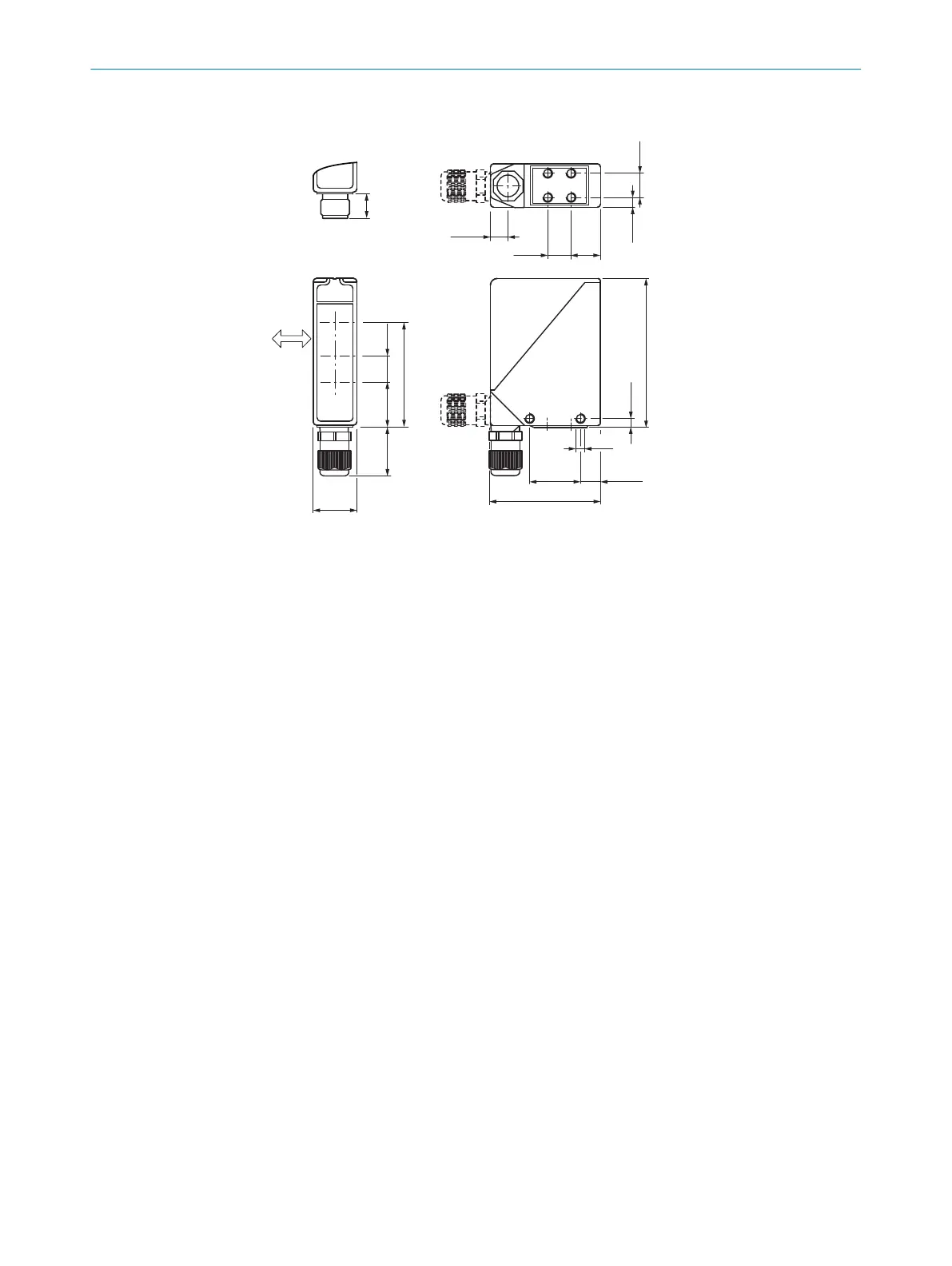

Рисунок 72: Габаритный чертёж
1
визирная щель
2
индикация приема
3
предпочтительное направление распознаваемого объекта
4
середина оптической оси передатчика
5
середина оптической оси, приемник в ближнем диапазоне
6
середина оптической оси, приемник в дальнем диапазоне
7
крепежная резьба M5, глубина 6 мм
8
крепежная резьба M5, сквозная
9
резьбовое соединение M16 / штекер поворотный на 90°
117 TЕХНИЧЕСКИЕ ДАННЫЕ
136
