1
LED de indicação
amarelo
2
Potenciômetro: ajuste
da distância de
comutação
3
Interruptor: claro (L) /
escuro (D)
4
Interruptor: NPN / PNP
5
Potenciômetro: ajuste
atraso t
2
6
Potenciômetro: ajuste
atraso t
1
7
Potenciômetro: confi‐
guração nível de
tempo
1
LED de indicação
amarelo
2
Potenciômetro: ajuste
da distância de
comutação
3
Interruptor: claro (L) /
escuro (D)
4
Interruptor: NPN / PNP
2
Potenciômetro: ajuste
da distância de
comutação
3
Interruptor: claro (L) /
escuro (D)
4
Potenciômetro: ajuste
atraso t
2
5
Potenciômetro: ajuste
atraso t
1
6
Potenciômetro: confi‐
guração nível de
tempo
2
Potenciômetro: ajuste
da distância de
comutação
3
Interruptor: claro (L) /
escuro (D)
44 Montagem
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios
SICK).
Observar o torque de aperto máximo permitido de 2 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor, cp. ver "Desenho
dimensional", página 61.
45 Instalação elétrica
A conexão dos sensores deve ser realizada em estado desenergizado. Conforme o tipo
de conexão, devem ser observadas as seguintes informações:
– Ligação do conector: observar a disposição dos pinos: se a tampa estiver aberta,
o conector pode ser girado na horizontal e na vertical
– Borne de conexão: observar o diâmetro de cabo permitido de 5 a 10 mm. Se a
tampa estiver aberta, o parafuso M16 pode ser girado na horizontal e na vertical.
Soltar o parafuso M16 e remover o tampão de vedação. Executar a tubulação de
alimentação sem tensão e conectar o sensor conforme tabela 32 e tabela 34.
Apertar novamente o parafuso M16 com vedação para assegurar o grau de
proteção IP do aparelho.

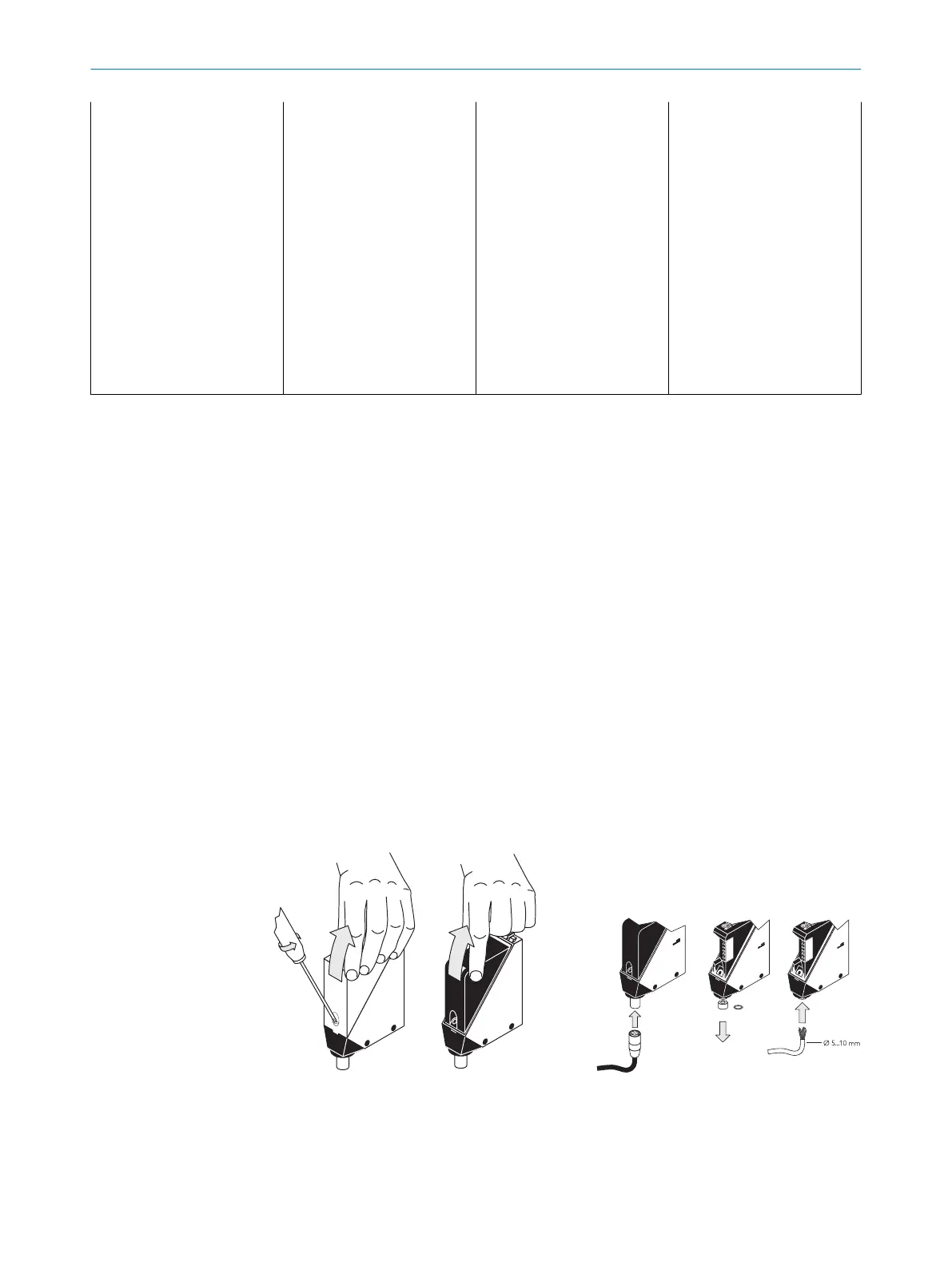

Figura 25: Abertura do sensor Figura 26: Conexão elétrica
Instalar ou ligar a alimentação de tensão somente após a conexão de todas as
conexões elétricas.
Explicações sobre o esquema de conexões (tabelas 2-7), que são divididas em apare‐
lhos CC e CA/CC:
MONTAGEM
44
8008784.14BT | SICK
Subject to change without notice
51
