SICK WT24-2 Series User Manual

52.1 Desenho dimensional
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

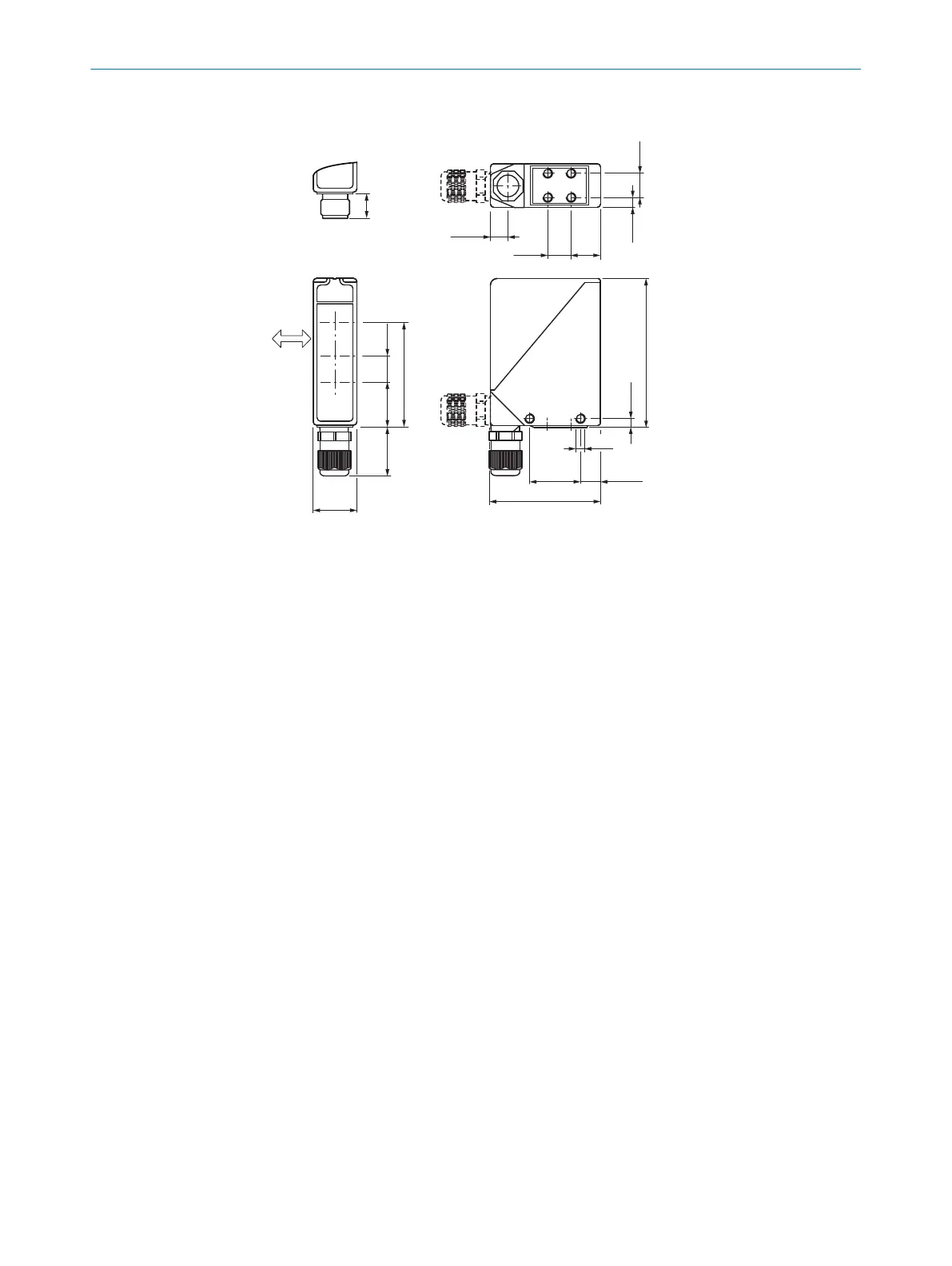

Figura 32: Desenho dimensional
1
Ranhura da mira
2
LED de indicação amarelo
3
Direção preferencial do material a ser detectado
4
Centro do eixo do sistema ótico, emissor
5
Centro do eixo do sistema ótico, receptor na área próxima
6
Centro do eixo do sistema ótico, receptor na área distante
7
Rosca de fixação M5, profundidade 6 mm
8
Rosca de fixação M5, passagem
9
União roscada M16 ou conector macho girável em 90°
DADOS TÉCNICOS 52
