Tabelle 18. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strah‐
lengang entfernen, der Hintergrund wird dabei ausgeblendet und der Schaltausgang
ändert sich [siehe Abbildung 13 und Abbildung 14].

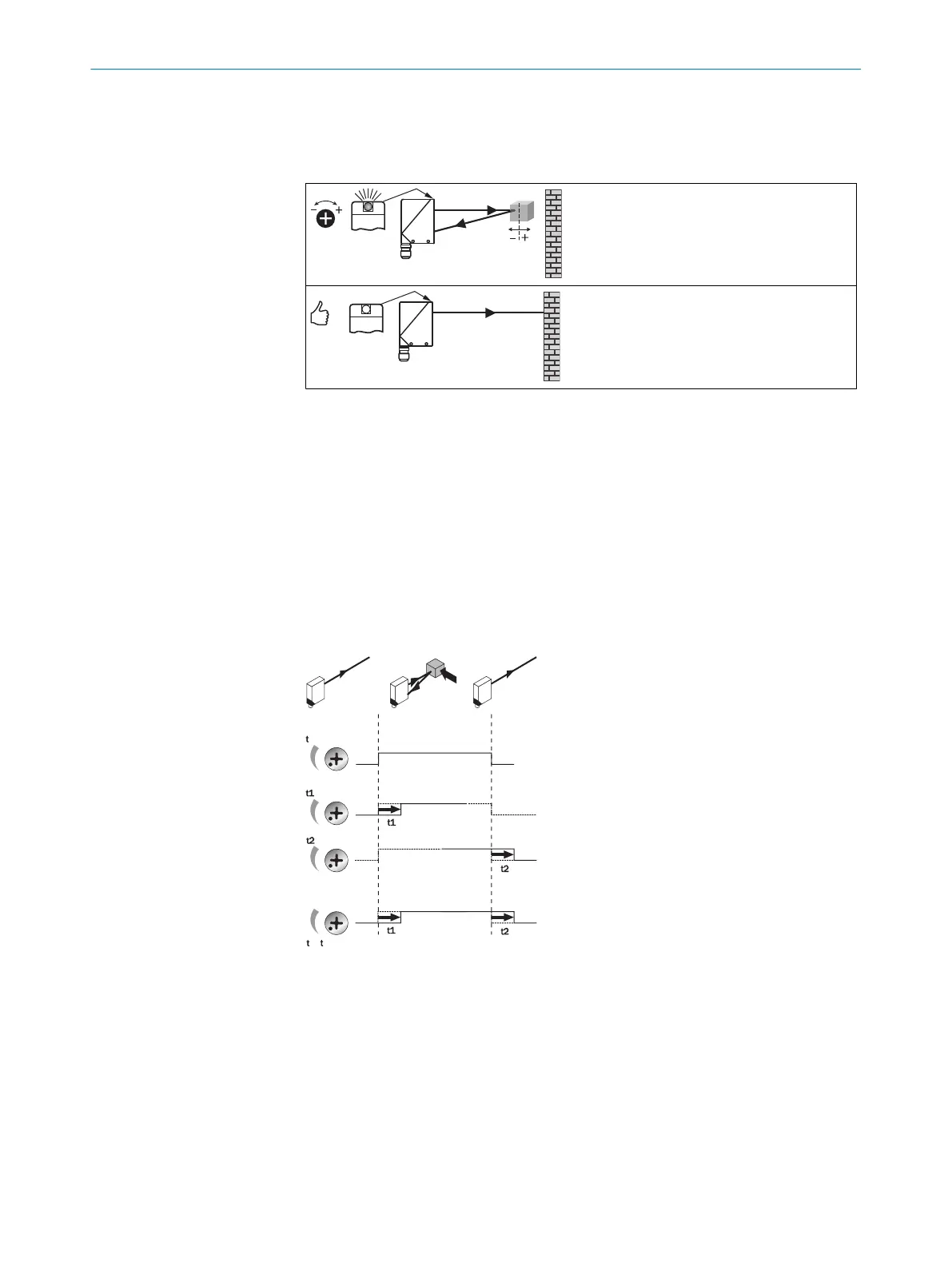

Tabelle 18: Einstellung Schaltabstand
Für WT24-2B470 (mit Vordergrundausblendung): Mit dem Potentiometer wird der Schalt‐
abstand auf den Hintergrund eingestellt. Drehung nach rechts: Erhöhung des Schaltab‐
standes, Drehung nach links: Verringerung des Schaltabstandes. Potentiometer nach
rechts drehen bis die gelbe Anzeige-LED leuchtet. Danach das Potentiometer nur so weit
nach links drehen bis die gelbe Anzeige-LED nicht mehr leuchtet. Wenn ein Objekt in den
Strahlengang eingeführt wird, muss die gelbe Anzeige-LED leuchten. Wenn die gelbe
Anzeige-LED bei Objektdetektion nicht leuchtet, Einstellung wiederholen oder Abstand zwi‐
schen Sensor und Hintergrund verringern und danach die Einstellung wiederholen.
Sensor ist eingestellt und betriebsbereit.
4 Einstellung Zeitfunktionen
WT24-2xx2x, WT24-2xx5x: t0 = keine Zeitverzögerung, t1 = Zeitverzögerung, t2 = Zeitverzö‐
gerung; für -2R gilt: 0 = Relais inaktiv, 1 = Relais aktiv. Zeitstufenwahlschalter, einstellbar
am Gerät gemäß der folgenden Grafik.
Zeitstufen: 0,5 ... 10 s einstellbar.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Abbildung 15: Zeitfunktionen
22 Geräte mit besonderen Merkmalen
WT24-2xx2x / -2xx5x: Mit statischer Frontscheibenheizung für den Einsatz bei langsa‐
men Temperaturänderungen im Bereich von +5 °C ... + 15 °C
WT24-2R210S03: mit Haltewinkel (2016754)
WT24-2B420S08: Schaltabstand max.: 30…3000 mm auf weiß (90% Remission), mit
Zeitglied: einstellbar 0,6…1,3 sec
WT24-2V210S09: auf dunkelschaltend voreingestellt, mit Haltewinkel (2016754)
GERÄTE MIT BESONDEREN MERKMALEN 22
8008784.14BT | SICK
