2 Schaltabstand
WTB24-2 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der
Remission des zu detektierenden Objektes und des eventuell sich dahinter befindlichen
Hintergrundes, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und
Hintergrund einzuhalten.
Remission: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standardweiß
nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger Remission
vorzunehmen.

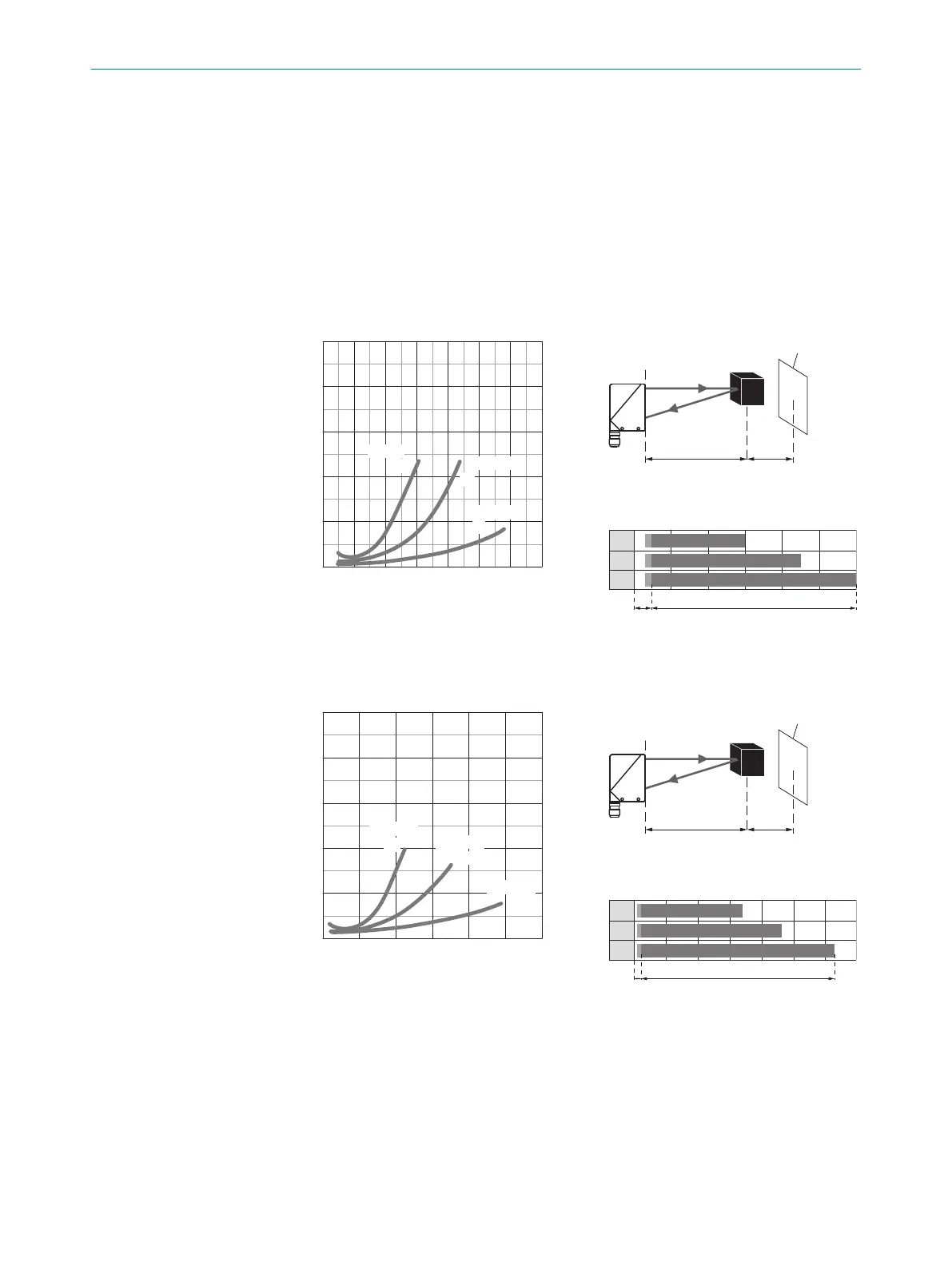

Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[ Abbildung 13 1] wie folgt ermittelt werden:
Beispiel: x = 600 mm, y = 4.5 => 4.5 % von 600 mm = 27 mm. D. h. der Hintergrund wird
ab einer Distanz von > 627 mm vom Sensor ausgeblendet.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Abstand in mm
1
2
3
y
x
Abbildung 13: WT24-2Xx4x, -2Xx5x, Rot‐
licht
yx
weißer Hinter-
grund (90%)
x = 600 mm, y = 27 mm
(= 4,5 % von 600 mm)
100 600
100 900
100 1,200
1
2
3
A B
A = Detektionsabstand (abhängig von
Objektremission)
B = Einstellbereich
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Abstand in mm
1
2
3
y
x
Abbildung 14: WT24-2Xx1x, -2Xx2x,
Infrarotlicht
yx
weißer Hinter-
grund (90%)
x = 1000 mm, y = 30 mm
(= 3 % von 1000 mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = Detektionsabstand (abhängig von
Objektremission)
B = Einstellbereich
3 Einstellung Schaltabstand
Sensor mit Potentiometer: Deckel und Schutzhaube des Sensors öffnen; darauf achten,
dass kein Schmutz in das Gerät gelangt.
Mit dem Potentiometer (Art: ohne Anschlag) wird der Schaltabstand eingestellt. Drehung
nach rechts: Erhöhung des Schaltabstandes, Drehung nach links: Verringerung des Schalt‐
abstandes. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe
21 INBETRIEBNAHME
26
8008784.14BT | SICK
Subject to change without notice
