Тестовый вход
Тестовый вход: датчики WT24-2B / -V имеют тестовый вход («TE» или «Test» в схеме
подключения [см. "WT24-2Bxxx, WT24-2Vxxx", страница 127 и см. таблица 87]), с
помощью которого можно выключить датчик и тем самым проверить исправность
его функционирования: при использовании розеток со светодиодными
индикаторами следите за правильным подключением TE.
При обнаружении объекта активируйте тестовый вход (см. схему подключения [см.
"WT24-2Bxxx, WT24-2Vxxx", страница 127 и см. таблица 87], PNP: TE → M).
Светодиод передатчика отключается, или моделируется отсутствие объекта. Для
проверки функционирования воспользуйтесь следующей таблицей. Если характер
поведения переключающего выхода не соответствует следующей Таблице,
проверить условий эксплуатации. См. раздел «Диагностика неисправностей».

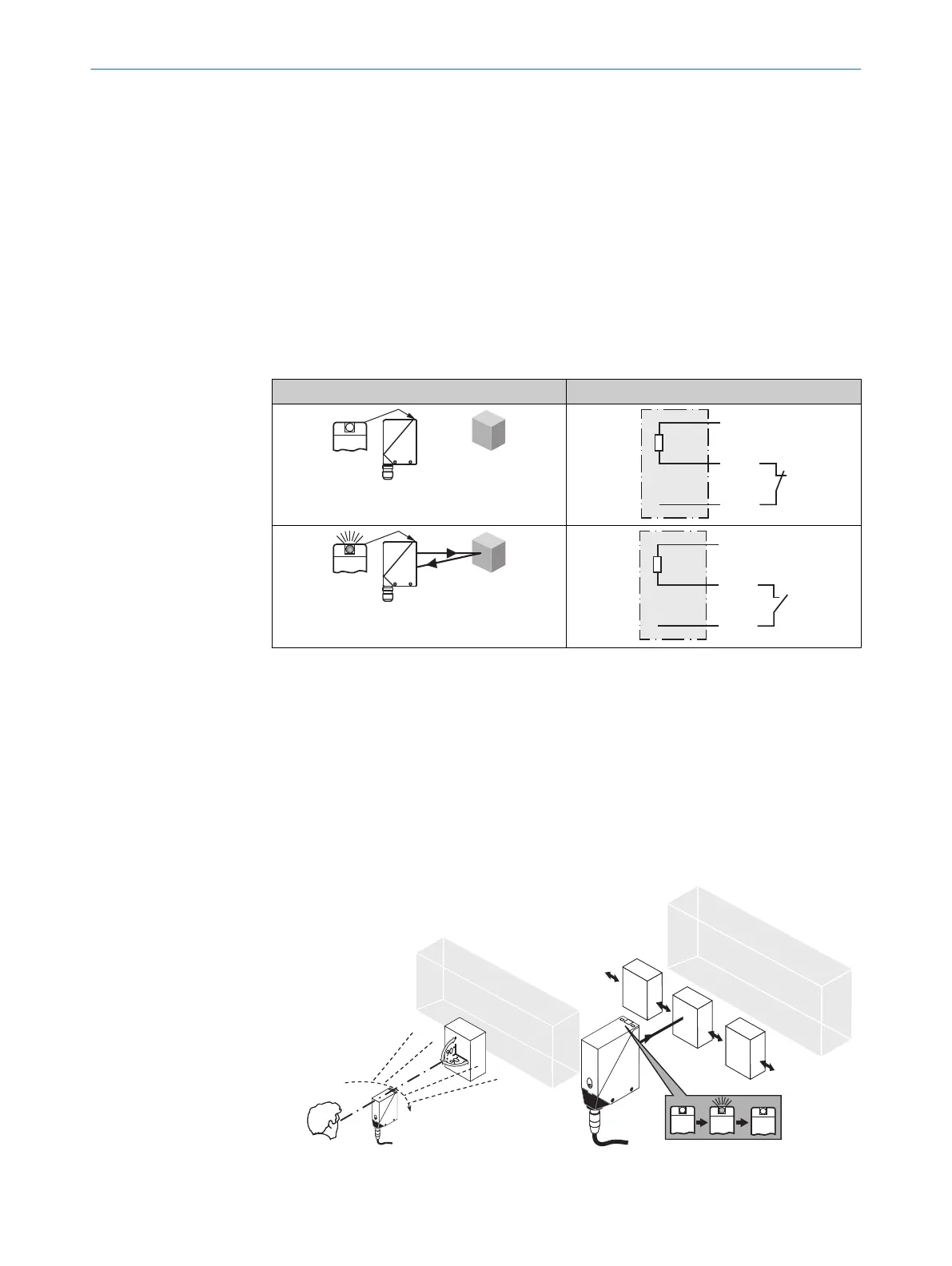

Таблица 87: Проверка
Проверка
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
112 Ввод в эксплуатацию
1 Выверка
WT24-2Xx4x, -2Xx5x: направить датчик на объект. Выберите такую позицию, чтобы
красный луч передатчика попадал в центр объекта. Оптическое отверстие (фронтальное
стекло) на датчике должно быть полностью свободным [см. рисунок 67 и рисунок 68].
WT24-2Xx1x, -2Xx2x: направить датчик на объект. Выберите такую позицию, чтобы
инфракрасный луч передатчика (он не виден) попадал в центр объекта. Правильность
выверки можно определить с помощью светодиодных индикаторов. См. рисунок 67 и
рисунок 68. Оптическое отверстие (фронтальное стекло) на датчике должно быть
полностью свободным.
Рисунок 67: Выравнивание Рисунок 68: Выверка 2
111 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
