2 Расстояние срабатывания
WTB24-2 — это фотоэлектрические датчики диффузного типа с подавлением заднего
фона. В зависимости от коэффициента диффузного отражения обнаруживаемого
объекта и находящегося за ним фона необходимо соблюдать минимальное расстояние
(y) между настроенным расстоянием срабатывания (x) и фоном.
Коэффициент диффузного отражения: 6 % = чёрный 1, 18 % = серый 2, 90 % = белый
3 (относительно стандартного белого по DIN 5033). Мы рекомендуем выполнять
настройку с объектом, имеющим низкий коэффициент диффузного отражения.
Минимальную дистанцию (= y) для подавления заднего фона можно определить по
диаграмме [ рисунок 69 1] следующим образом:
Пример: x = 600 мм, y = 4.5 => 4.5 % 600 мм = 27 мм. То есть, фон затемняется при
расстоянии > 627 мм от датчика.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

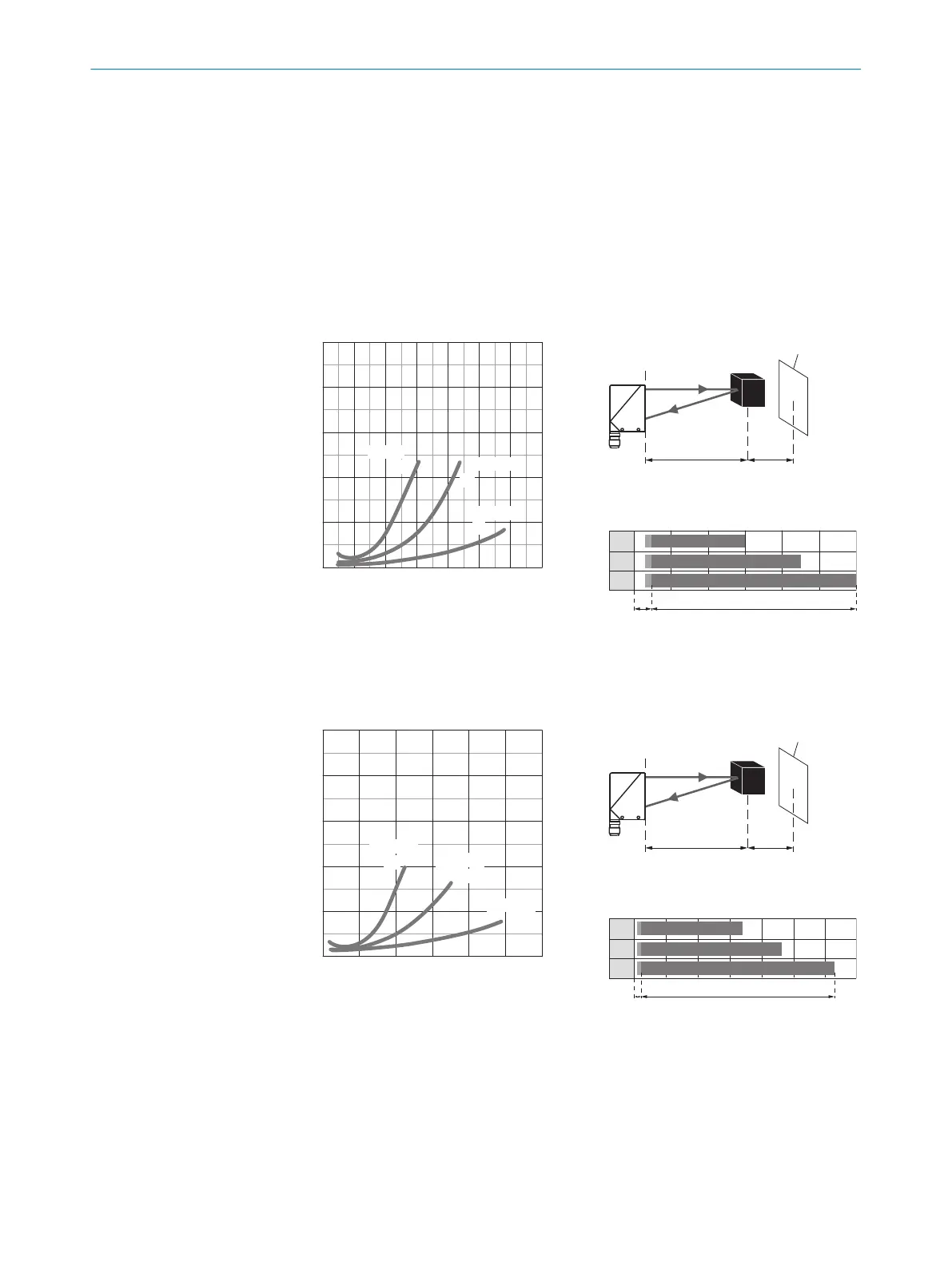

Рисунок 69: WT24-2Xx4x, -2Xx5x,
красный свет
yx
white back-
ground (90%)
= 600 мм, y = 27 мм
(= 4,5 % от 600 мм)
100 600
100 900
100 1,200
1
2
3
A B
A = рабочее расстояние (зависит от
коэффициента диффузного отражения
объекта)
B = диапазон настройки
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Рисунок 70: WT24-2Xx1x, -2Xx2x,
инфракрасный свет
yx
white back-
ground (90%)
x = 1000 мм, y = 30 мм
(= 3 % от 1000 мм)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = рабочее расстояние (зависит от
коэффициента диффузного отражения
объекта)
B = диапазон настройки
3 Настройка расстояния срабатывания
Датчик с потенциометром: Снять крышку и защитный кожух датчика; проследить, чтобы
внутрь устройства не попали загрязнения.
ВВОД В ЭКСПЛУАТАЦИЮ 112
