Ingresso test
Entrata di prova: i sensori WT24-2B / -V dispongono di un’entrata di prova (“TE” o “test”
nello schema di collegamento [v. "WT24-2Bxxx, WT24-2Vxxx", pagina 67 e v.
tabella 47]), tramite la quale l’emettitore può essere disattivato e in questo modo il fun‐
zionamento regolare del sensore può venire controllato. In caso di uso di connettori
femmina con indicatori LED si deve prestare attenzione che TE sia occupata nella rela‐
tiva modalità.
Se l’oggetto viene rilevato, attivare l’entrata di prova (vedi schema di collegamento [v.
"WT24-2Bxxx, WT24-2Vxxx", pagina 67 e v. tabella 47], PNP: TE → M). Il LED di emis‐
sione si spegne, ovvero viene simulato il rilevamento di nessun oggetto. Per verificare il
funzionamento, osservare la seguente tabella. Se l’uscita di commutazione non si com‐
porta conformemente alla tabella seguente, verificare le condizioni d’impiego. Vedi
paragrafo Diagnostica delle anomalie.

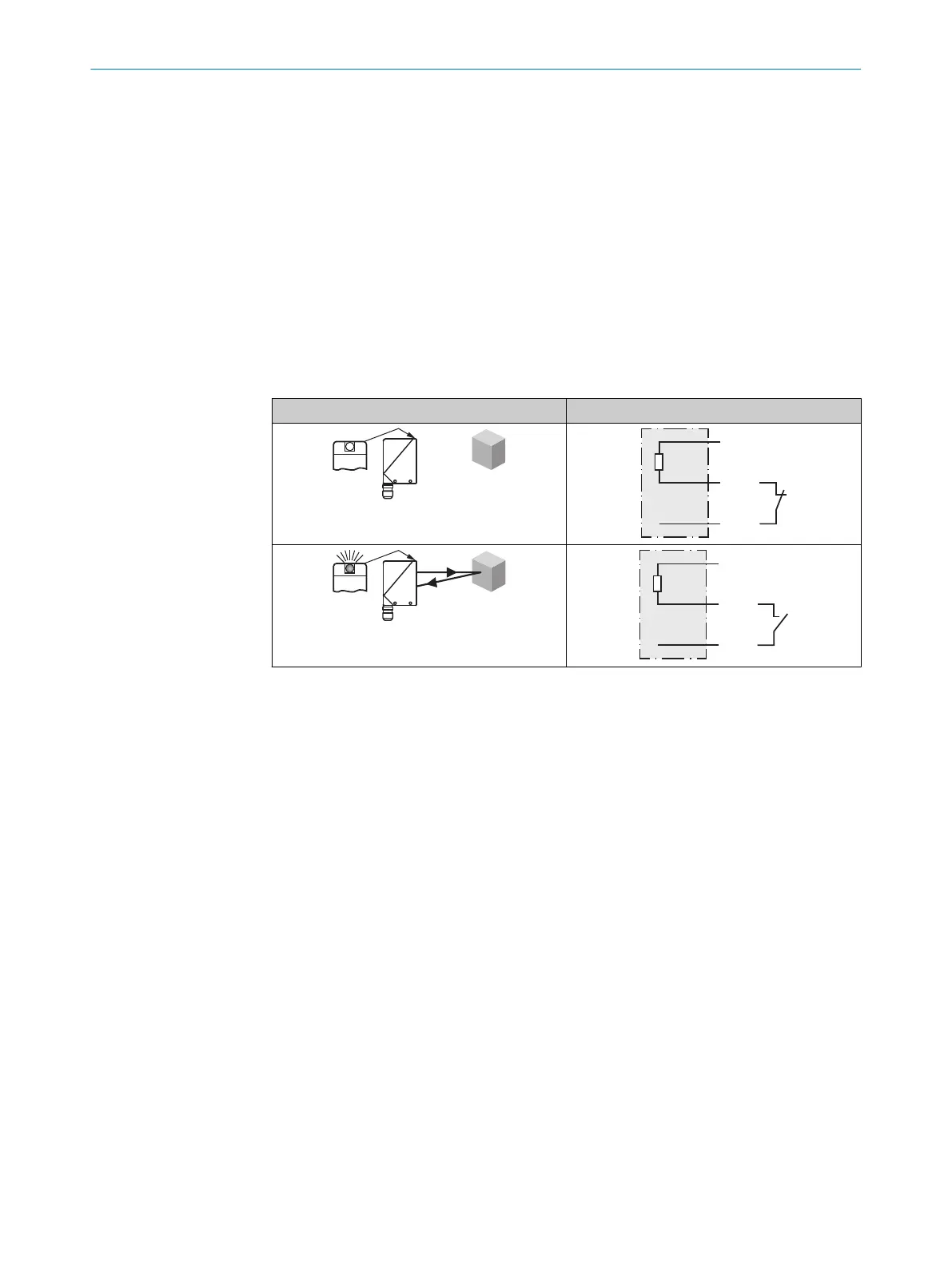

Tabella 47: Test
Test
60 Messa in servizio
1 Orientamento
WT24-2Xx4x, -2Xx5x: orientare il sensore sull’oggetto. Scegliere la posizione in modo tale
che il raggio di luce rosso emesso colpisca il centro dell’oggetto. Fare attenzione che
l’apertura ottica del sensore (frontalino) sia completamente libera [vedi figura 35 e
figura 36].
WT24-2Xx1x, -2Xx2x: orientare il sensore sull’oggetto. Scegliere la posizione in modo tale
che la luce infrarossa (non visibile) colpisca il centro dell’oggetto. L’orientamento corretto
può essere rilevato solo tramite l’indicatore LED. A tale proposito vedi figura 35 e
figura 36. Si deve fare attenzione che l’apertura ottica del sensore (frontalino) sia comple‐
tamente libera.
59 FUNZIONI SUPPLEMENTARI
70
8008784.14BT | SICK
Subject to change without notice
