121
3 Connecteur FLASH (sync)
Connexion à un flash esclave lorsque l’appareil est en mode
flash.
4 Touche de sortie des barres couleurs (BARS)
Une pression sur cette touche pendant une seconde
provoque la sortie du signal de barres couleur. Appuyez à
nouveau pour revenir à la sortie du signal vidéo.
Pour le réglage du moniteur, contactez votre revendeur
agréé Sony.
5 Touche de rappel du menu (MENU)
La pression sur cette touche pour une seconde permet
d’afficher le menu de réglage d’exploitation à l’écran du
moniteur connecté à la caméra. Appuyez à nouveau sur la
touche pour faire disparaître le menu.
Pour le menu d’exploitation, reportez-vous au chapitre
“Modification des réglages de la caméra” à la page 140.
6 Touches de défilement du menu (FUNCTION UP/
DOWN)
Touche UP: fait défiler l’affichage de menu vers le haut.
Touche DOWN: fait défiler l’affichage de menu vers le
bas.
1 Connecteur (type BNC) de sortie vidéo (VIDEO
OUT)
Assure la sortie (composite) de signaux vidéo à partir du
module caméra.
2 Connecteur (9 broches) de sortie du signal
couleur/signal de synchro (RGB/SYNC)
Assure la sortie des signaux RGB et de leurs signaux de
synchro respectifs. Utilisez un câble CCXC-9DB/CCXC-
9DD/CCMC-9DS pour les connexions.

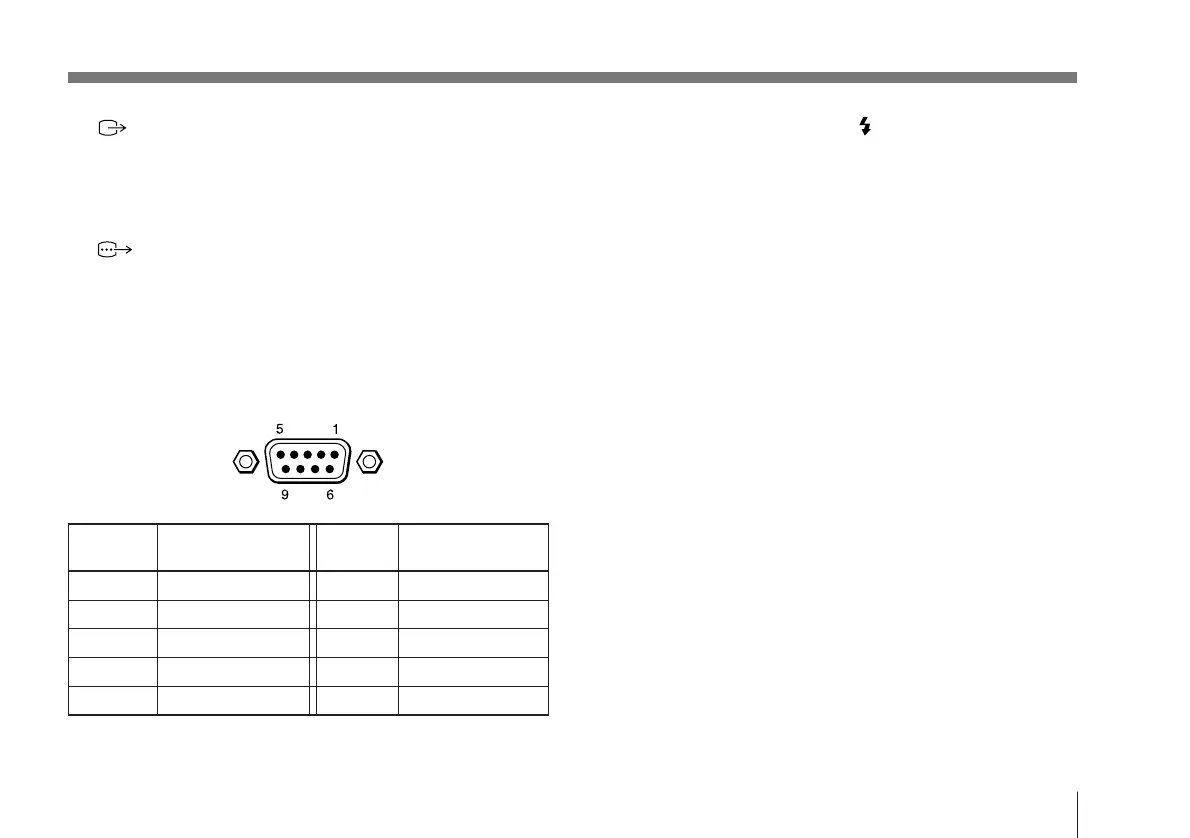

Affectation des broches
Nº de Nº de
broche
Signal
broche
Signal
1 GND 6 Sortie VBS (Y)
2 GND 7 Sortie SYNC/WEN
3 Sortie RED (R-Y) 8 Masse
4 Sortie GREEN (Y) 9 NC (sortie C)
5 Sortie BLUE (B-Y)
