Sony DXC-970MD - Connexion de Lunité de Télécommande RM-C950

132

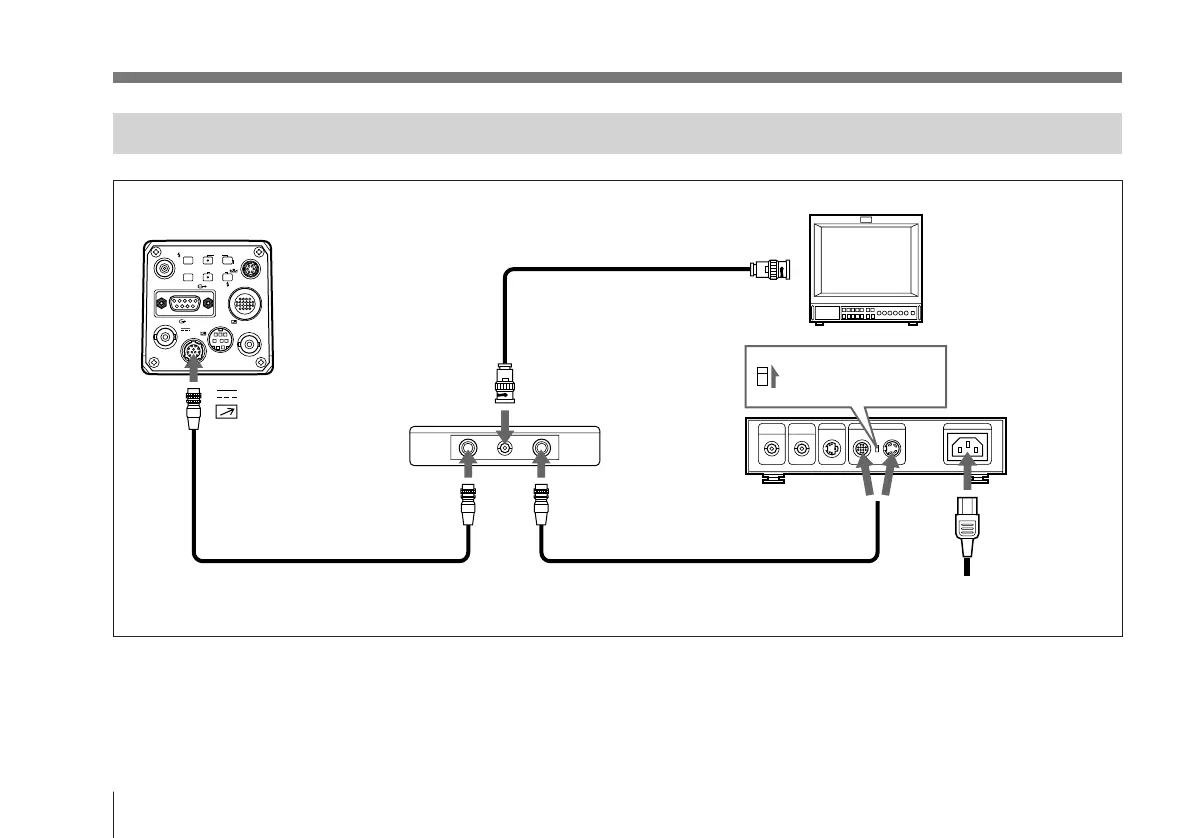

Connexion à une unité de télécommande
Connexion de l’unité de télécommande RM-930
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2
DXC-970MD
Câble coaxial 75 ohms
Adaptateur de
caméra CMA-D2MD
DC IN
AC IN
CAMERA (4
broches ou 12
broches)
Moniteur vidéo,
magnétoscope,
etc.
DC IN/
REMOTE
Cordon
alimentation
MONITOR OUT
Unité de
télécommande
RM-930
Régler le sélecteur
MODE sur la position
“1”.
Câble de caméra
b)
CAMERA
Câble de caméra
a)
(câble CCMC)
Une entrée vidéo
composite
