Sony DXC-970MD - リモー ト コ ン ト ロールユニッ トRm-930 の接続

25
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2

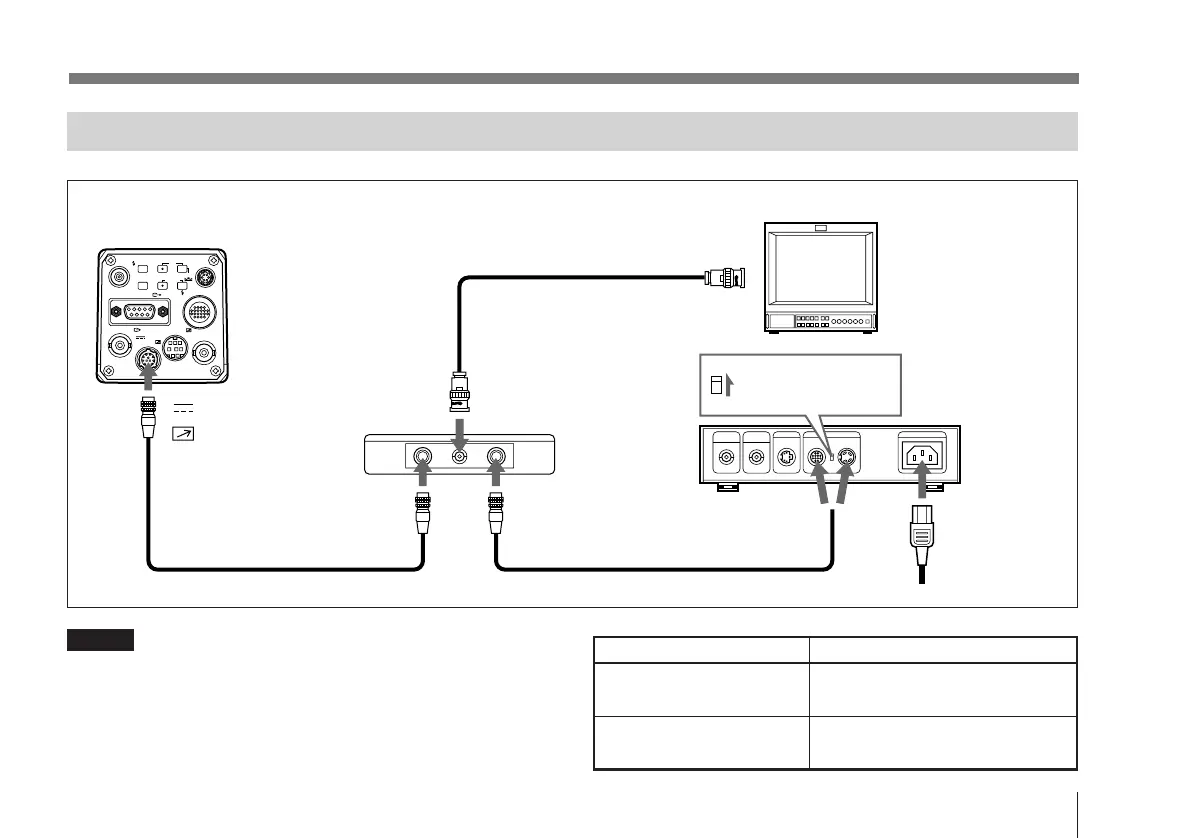

リモートコントロールユニット
RM-930
の接続
リモートコント
ロールユニット
RM-930
カメラアダプター
CMA-D2MD
電源コード
映像入力端子
本機
MONITOROUT
75Ω同軸ケーブル
ビデオモニター、VTRなど
MODEスイッチを
「1」の位置に
DCIN
CAMERA
DCIN/
REMOTE
CAMERA
（4ピンまたは12ピン）
ご注意
• RM-930使用時のケーブルは右記の組み合わせで使用してくだ
さい。
• RM-930 のMONITOROUT端子を使用する場合は、メニュー
の「D-subout」をVBSに設定してください。
カメラケーブル1 カメラケーブル2
CCMC-12P02/05/10 CCMC-12P02/05/10/25
CCDC-5/10/25/50A
CCMC-12P25 CCMC-12P02/05/10
CCDC-5/10/25/50A
カメラケーブル1
カメラケーブル2
