Connexion à une unité de télécommande
Vous pouvez connecter une unité de télécommande (RM-
930 ou RM-C950) à un module caméra.

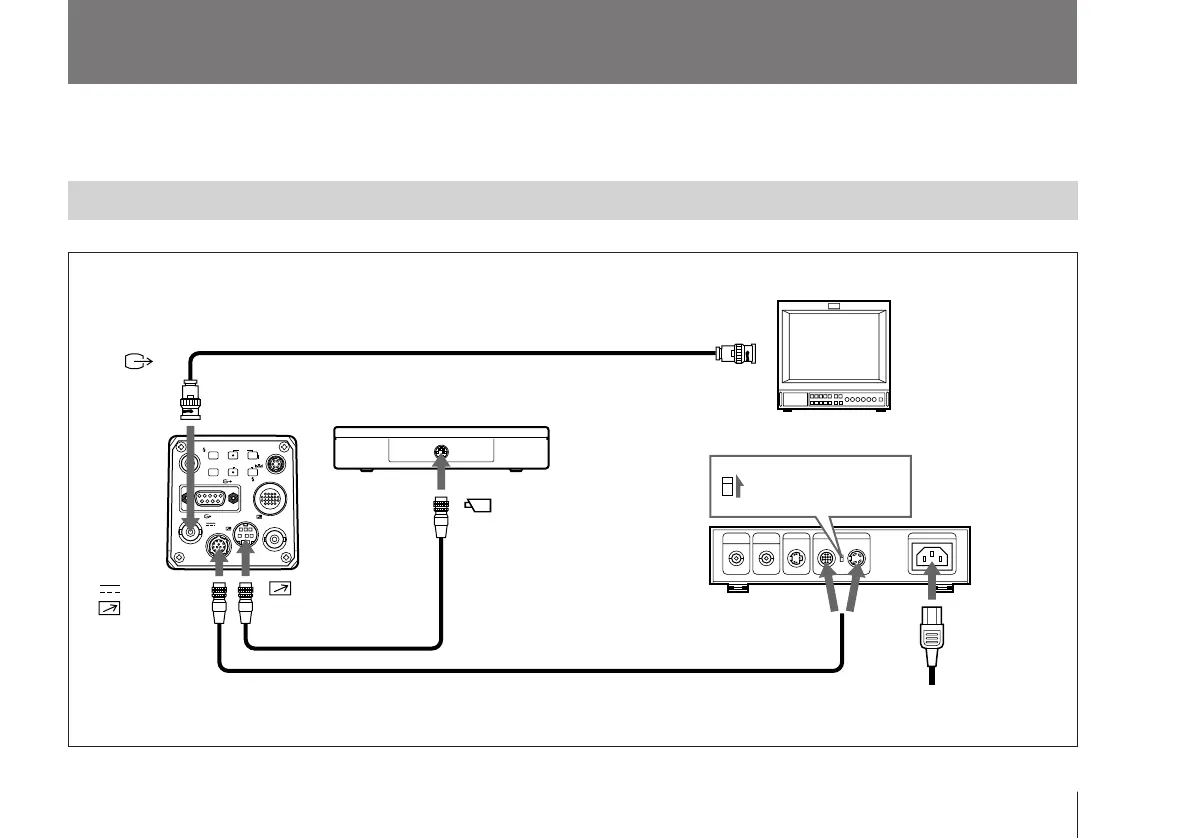

Connexion de l’unité de télécommande RM-C950
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2
Câble coaxial 75 ohms
Câble CCDC: CAMERA (4 broches)
Câble CCMC: CAMERA (12 broches)
Câble de
caméra (fourni
avec le RM-
C950)
CAMERA
VIDEO
OUT
DXC-970MD
REMOTE
Câbles CCDC-5/10/25/50A/100A ou CCMC-12P02/05/10/25
DC IN/
REMOTE
Cordon
d’alimentation
AC IN
Moniteur vidéo, magnétoscope, etc.
Une entrée
vidéo composite
Régler le sélecteur
MODE sur la position
“1”.
Adaptateur de
caméra CMA-D2MD
Unité de Télécommande RM-C950
