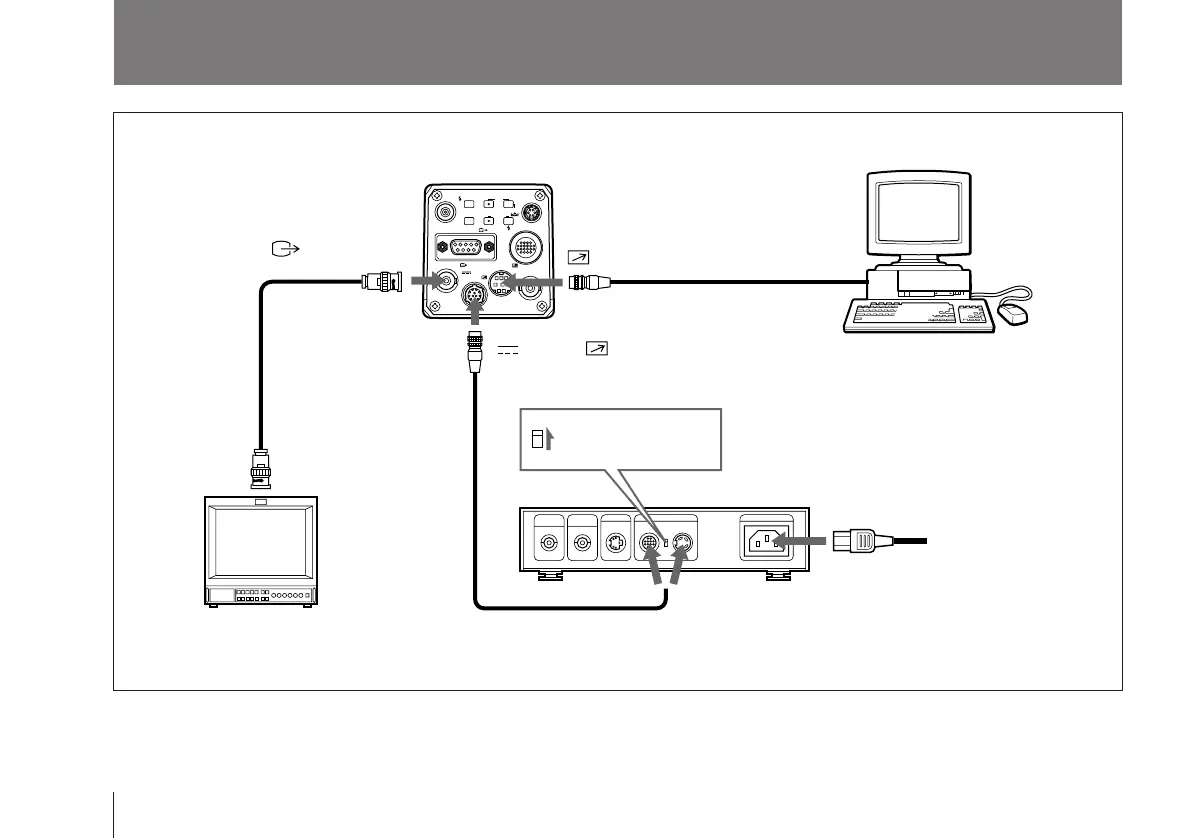

コンピューターの接続
コンピューターの
RS-232C
コマンドで本機をコントロールするシステム
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2
REMOTE
シリアルインター
フェース端子
接続ケーブル
a)
コンピューター
MODEスイッチを
「1」の位置に
カメラアダプター
CMA-D2MD
電源コード
CAMERA
（4ピンまたは12ピン）
CCDC-5/10/25/50A/100Aケーブル
または
CCMC-12P02/05/10/25ケーブル
ビデオモニター、
VTRなど
映像入力端子
75Ω同軸ケーブル
DCIN/ REMOTE
VIDEOOUT
本機
◆ 本機とコンピューターを接続する接続ケーブル、RS-232Cプロトコ ル に
ついては、ソニーの営業所にお問い合わせください。
a )  本 機とコンピューターの 接 続には、特定のシールドタイプの接続ケーブ
ルを使 用してください。
